| 起源の場所: | 中国 |
|---|---|
| ブランド名: | N/A |
| 証明: | UL |
| モデル番号: | MU-100 |
| 最小注文数量: | 1000KG |
| 価格: | To be negotiated |
| パッケージの詳細: | 25kg/袋 |
| 受渡し時間: | 7 日 |
| 支払条件: | T/T |

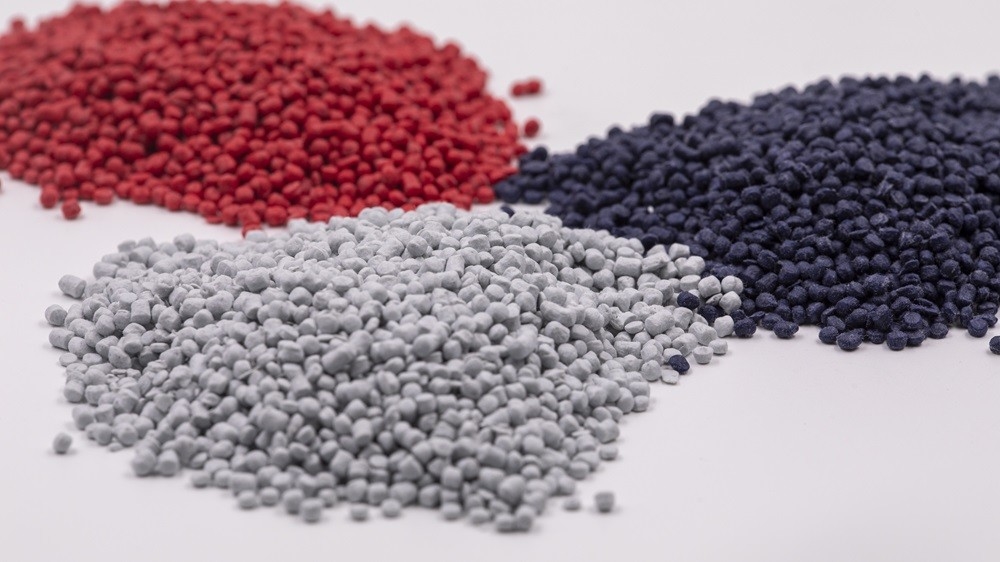

| 形成方法: | インジェクション | 色: | 緑、灰色、青、等。 |
|---|---|---|---|

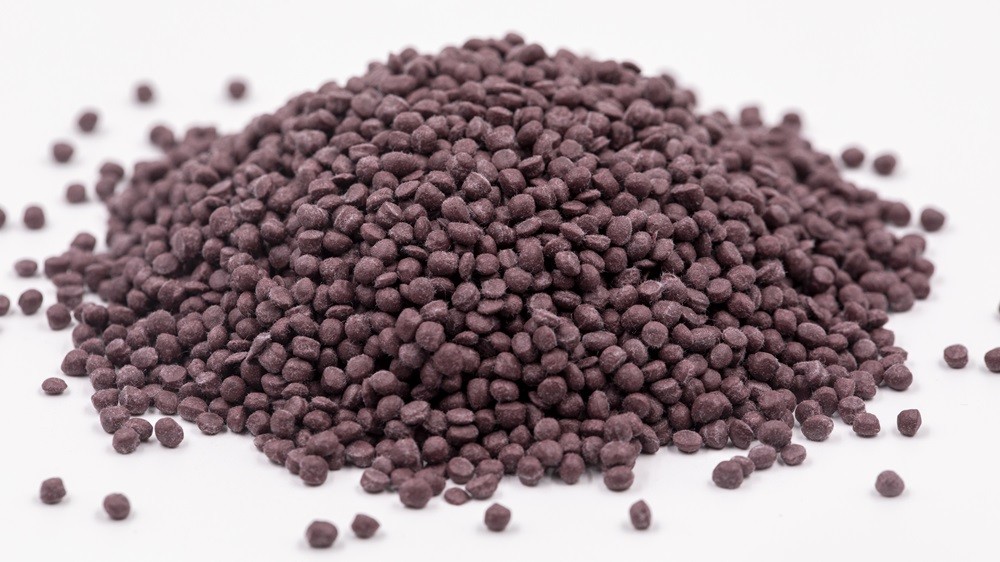

| 州: | 粒状 | アドバンテージ: | 耐磨性のある不飽和ポリエステル模造化合物 |
| 適用する: | スイッチハウジングと隔熱部品用 | ||
| ハイライト: | 耐磨性のある不飽和ポリエステル模造化合物,スイッチハウジング 不飽和ポリエステル 鋳造化合物,PT-900 不飽和ポリエステル 鋳造化合物 |
||
スイッチホース用 摩擦耐性のある変形不飽和ポリエステル型成物 PT-900
特徴: 摩擦耐性のある変形不飽和ポリエステル模造化合物は,高い耐磨性追跡指数を持ち,非常に高い耐磨性と電弧に対する高い耐久性を持っています.優れた電気性能UL94 V-0 に適した良好な耐火性があり,室温で12ヶ月以上保存できる.化合物は様々な色で提供できます.
利点:高着用耐性 衝撃耐性 炎耐性 水吸収性が低く 部品の寸法も安定しています電気弧と追跡に対する比較的高い抵抗性.
応用:主にACコンタクターや低電圧装置の移動部品のホイスリングと隔熱部品を切り替えるのに使用される.
テクニカルデータ:
| 資産 | ユニット | 試験基準 | PT-900 |
|
密度 |
g/cm3 | GB/T1033 | 1.8-20 |
|
水吸収 |
% | GB/T1034 | ≤0.3 |
|
鋳造の収縮 |
% | JB/T3958 について2 | 0.3-08 |
|
シャーピー衝撃強度 |
kJ/m2 | GB/T1043 | ≥75 |
|
シャーピー・ノッチの衝撃強度 |
kJ/m2 | GB/T1043 | ≥30 |
|
折りたたみ強度 |
MPa | GB/T9341 | ≥80 |
|
表面抵抗性 |
オー | GB/T1410 | ≥1013 |
|
容積抵抗性 |
オー.m | GB/T1410 | ≥1011 |
|
比較追跡指数 (CTI) |
V | GB/T4207 | ≥600 |
|
弧抵抗 |
s | GB/T1411 | ≥180 |
|
傾き温度 |
°C | GB/T1634 | ≥210 |
|
炎症性UL94 (0.8mm) |
レベル | GB/T11020 | V-0 |
|
介電強度 |
MV/m | GB/T1408 | ≥180 |
PT-900 鋳造薬剤の投与条件は参照)
|
注射鋳造のパラメータ |
ユニット |
範囲 |
|
|
鋳造温度 |
°C | 160・170 | |
|
バレルの温度 |
飼育地域 |
°C | 50・70 |
|
ノズルゾーン |
°C | 80・90 | |
|
注射圧 |
MPa | 60・100 | |
|
硬化時間 |
s/mm | 25・40 | |
