| 起源の場所: | 中国 |
|---|---|
| ブランド名: | N/A |
| 証明: | UL |
| モデル番号: | MU-100 |
| 最小注文数量: | 1000KG |
| 価格: | To be negotiated |
| パッケージの詳細: | 25kg/袋 |
| 受渡し時間: | 7 日 |
| 支払条件: | T/T |
| 形成方法: | インジェクション | 色: | 緑、灰色、青、等。 |
|---|---|---|---|

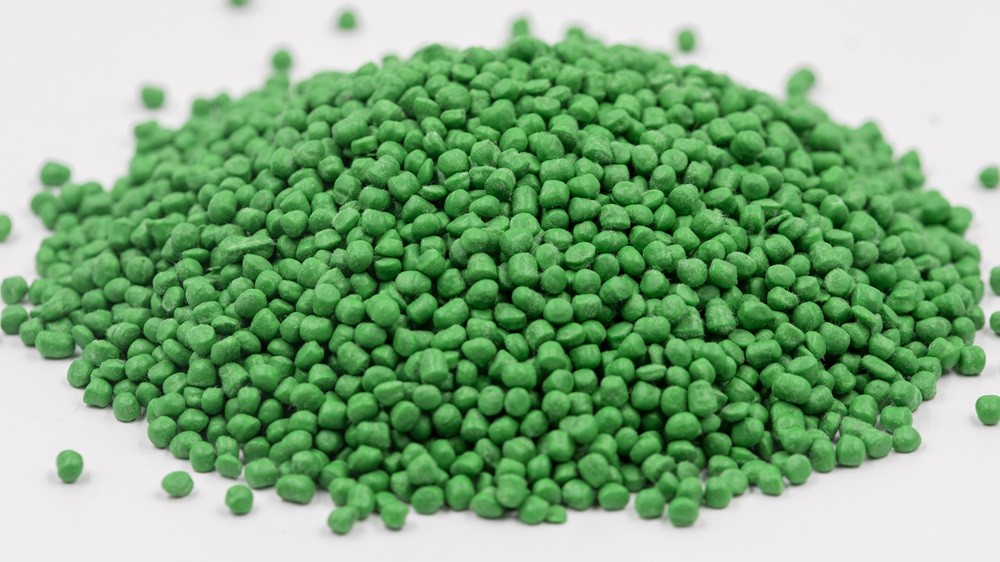

| 州: | 粒状 | アドバンテージ: | 高度な検出率 |
| ハイライト: | 断熱部品 不飽和ポリエステル 鋳造化合物,耐熱不飽和ポリエステル模造化合物,PT-310 不飽和ポリエステル 模造化合物 |
||
熱耐性のある変形不飽和ポリエステル型成物 PT-310 断熱部品用
特徴: 耐熱変形不飽和ポリエステル模造化合物は,電弧と追跡に対する高耐性,優れた機械的強度を有します.高い温度でも長時間良好な寸法安定性と UL94 V-0 に適した良好な耐火性. 室温で12ヶ月以上保存時間があります. PT-310鋳造化合物はUL証明書E208587号を取得しました.
利点:高度な耐電性,電波抵抗性,超高度な介電性,高度な熱耐性,低水吸収性,優れた長距離の寸法安定性.

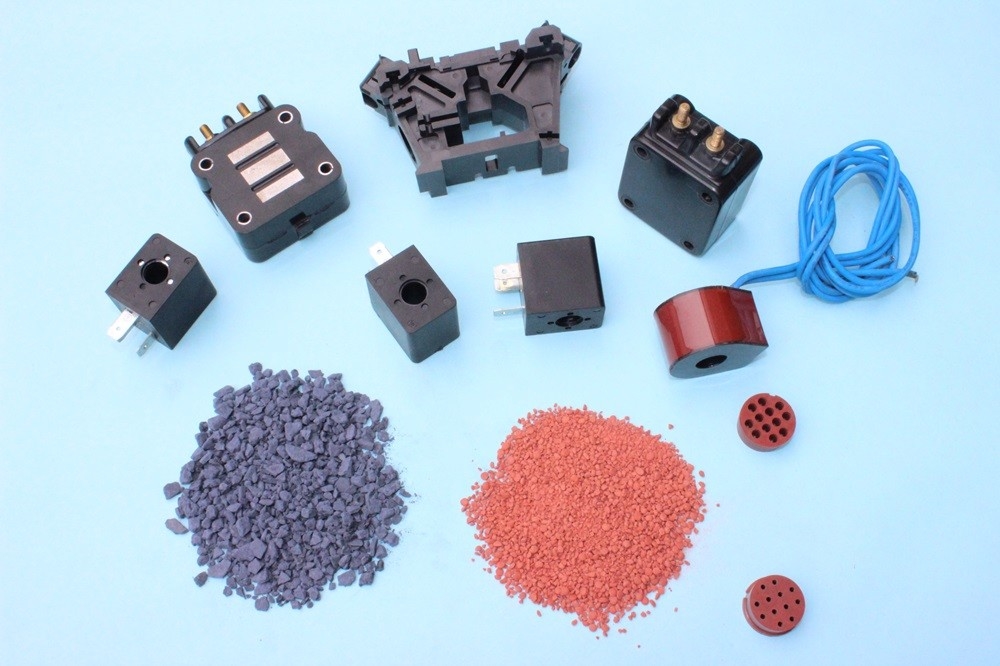

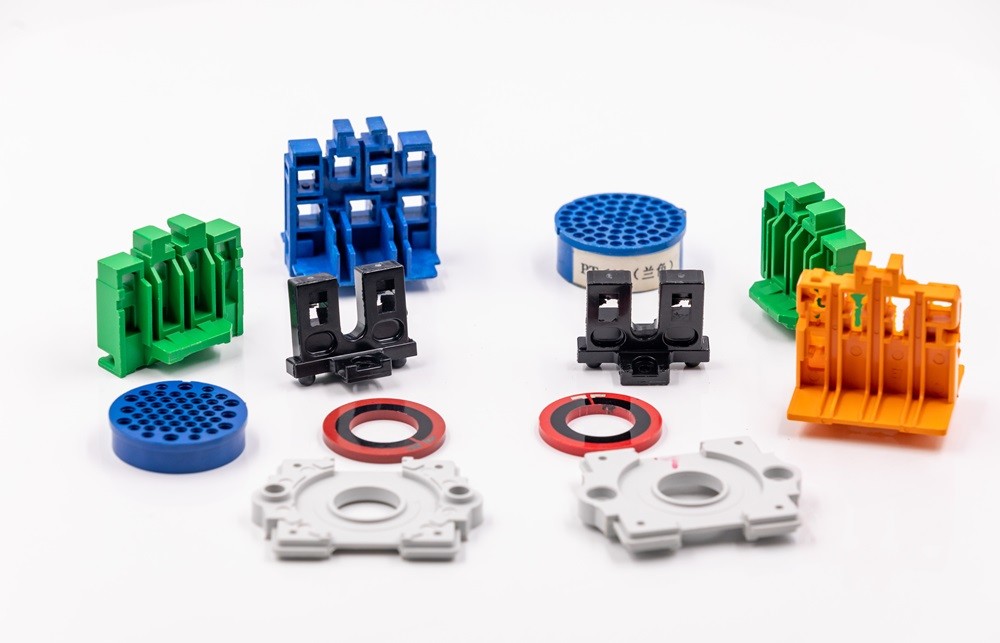

応用:主に家電の温度調節器,メインストイッチ,磁気コイルフレーム,接続端末,低電圧装置,防火装置などの隔熱部品に使用される.
テクニカルデータ:
| 資産 | ユニット | 試験基準 | PT-310 |
|
密度 |
g/cm3 | GB/T1033 | 1.9-21 |
|
水吸収 |
% | GB/T1034 | ≤0.3 |
|
鋳造の収縮 |
% | JB/T3958 について2 | 0.4-0 だった8 |
|
シャーピー衝撃強度 |
kJ/m2 | GB/T1043 | ≥65 |
|
シャーピー・ノッチの衝撃強度 |
kJ/m2 | GB/T1043 | ≥25 |
|
折りたたみ強度 |
MPa | GB/T9341 | ≥80 |
|
表面抵抗性 |
オー | GB/T1410 | ≥1013 |
|
容積抵抗性 |
オー.m | GB/T1410 | ≥1011 |
|
比較追跡指数 (CTI) |
V | GB/T4207 | ≥600 |
|
弧抵抗 |
s | GB/T1411 | ≥180 |
|
傾き温度 |
°C | GB/T1634 | ≥210 |
|
炎症性UL94 (0.8mm) |
レベル | GB/T11020 | V-0 |
|
介電強度 |
MV/m | GB/T1408 | ≥180 |
PT-310 鋳造薬剤の投与条件は参照)
|
注射鋳造のパラメータ |
ユニット |
範囲 |
|
|
鋳造温度 |
°C | 165・175 | |
|
バレルの温度 |
飼育地域 |
°C | 50・70 |
|
ノズルゾーン |
°C | 80・90 | |
|
注射圧 |
MPa | 60・100 | |
|
硬化時間 |
s/mm | 25・40 | |
|
鋳造パラメータ |
ユニット |
範囲 |
|
鋳造温度 |
°C | 165・175 |
|
圧力 |
MPa | 15 円20 |
|
硬化時間 |
s/mm | 40~60 |
