| 起源の場所: | 中国 |
|---|---|
| ブランド名: | N/A |
| 証明: | UL |
| モデル番号: | MU-100 |
| 最小注文数量: | 1000KG |
| 価格: | To be negotiated |
| パッケージの詳細: | 25kg/袋 |
| 受渡し時間: | 7 日 |
| 支払条件: | T/T |
| 形成方法: | インジェクション | 色: | ブラック |
|---|---|---|---|
| 州: | 粒状 | アドバンテージ: | 耐磨性が非常に高い |
| ハイライト: | 特殊な電動マウント化合物,PT-201 電動マウント化合物,熱耐性のある電動マウント化合物 |
||
電気製品の耐熱部品のための特殊な電動マウント化合物PT-201
特徴: プラスチックには良い耐火性があり,耐熱性能が優れている. 電気性能が良い. 熱硬さも良い. 水吸収も少ない. 製品には良い寸法安定性がある.室温保存期間は1年.

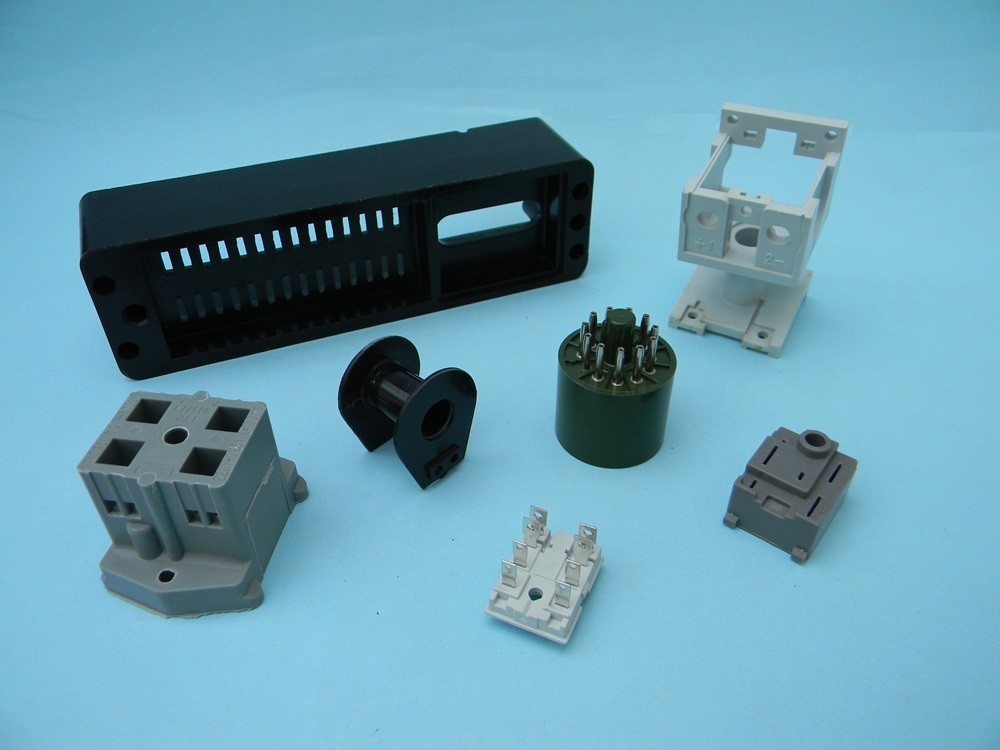

応用:主に電気製品の耐熱部品に使用される.
テクニカルデータ:
|
資産 |
ユニット |
試験基準 |
PT-201 |
|
密度 |
g/cm3 | GB/T1033 | 1.75-2 だった0 |
|
水吸収 |
% | GB/T1034 | ≤0.2 |
|
鋳造の収縮 |
% | JB/T3958 について2 | 0.10-0 だった50 |
|
シャーピー衝撃強度 |
kJ/m2 | GB/T1043 | ≥100 |
|
シャーピー・ノッチの衝撃強度 |
kJ/m2 | GB/T1043 | ≥30 |
|
折りたたみ強度 |
MPa | GB/T9341 | ≥100 |
|
表面抵抗性 |
オー | GB/T1410 | ≥1010 |
|
容積抵抗性 |
オー.m | GB/T1410 | ≥109 |
|
傾き温度 |
°C | GB/T1634 | ≥210 |
|
炎症性 |
格付け | GB/T11020 | V-0 |
|
介電強度 |
MV/m | GB/T1408 | ≥10 |
|
圧縮強度 |
MPa | GB/T1041 | ≥180 |
PT-201鋳造薬剤の投与条件は参照)
|
注射鋳造のパラメータ |
ユニット |
範囲 |
|||||
|
鋳造温度 |
°C | 160~180 | |||||
|
バレルの温度 |
飼育地域 |
°C | 70・90 | ||||
|
ノズルゾーン |
°C | 90~110 | |||||
|
注射圧 |
MPa | 60・100 | |||||
|
硬化時間 |
s/mm | 10 円20 | |||||
|
鋳造パラメータ |
ユニット |
範囲 |
|||||
|
鋳造温度 |
°C | 160~180 | |||||
|
圧力 |
MPa | 15 円20 | |||||
|
硬化時間 |
s/mm | 40~60 | |||||
