| 起源の場所: | 中国 |
|---|---|
| ブランド名: | N/A |
| 証明: | UL |
| モデル番号: | MU-100 |
| 最小注文数量: | 1000KG |
| 価格: | To be negotiated |
| パッケージの詳細: | 25kg/袋 |
| 受渡し時間: | 7 日 |
| 支払条件: | T/T |

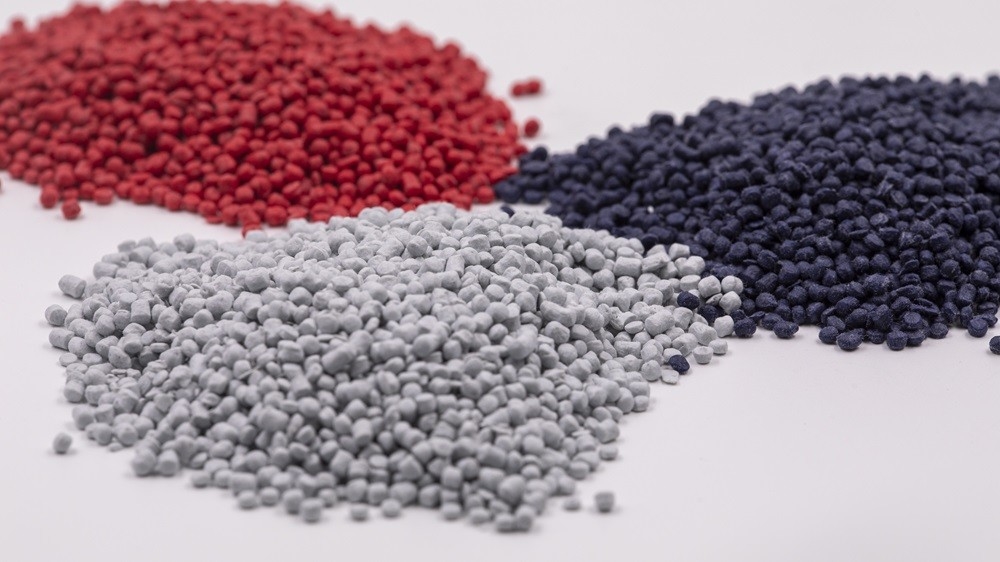

| 形成方法: | インジェクション | 色: | 緑、灰色、青、等。 |
|---|---|---|---|

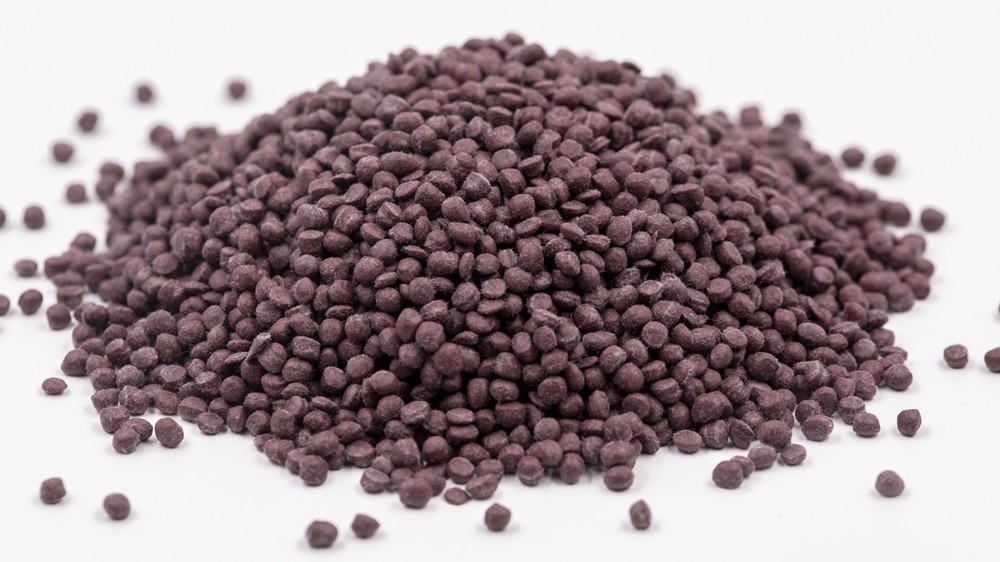

| 州: | 粒状 | ||
| ハイライト: | MU-100ポリエステル模造化合物 メラミンを改変したポリエステル模造化合物,Melamine Modified Polyester Molding Compound |
||
メラミンを改変したポリエステル模造化合物 MU-100
特徴: メラミンを改変したポリエステル成形化合物は,高い耐磨性追跡指数を有し,非常に高い耐磨性と電弧に対する高い抵抗性,優れた電気性能を有します.高い温度でも長時間良好な寸法安定性と UL94 V-0 に適した良好な耐火性. 室温で12ヶ月以上の保存時間があります. 化合物はさまざまな色で供給することができます. MU-100 鋳造化合物はUL 証明書E208587号を取得しました.
利点:耐磨性も高いし 電波抵抗も高い 性能も優れている高い温度でも長時間良好な寸法安定性と UL94 V-0 に適した良好な耐火性.

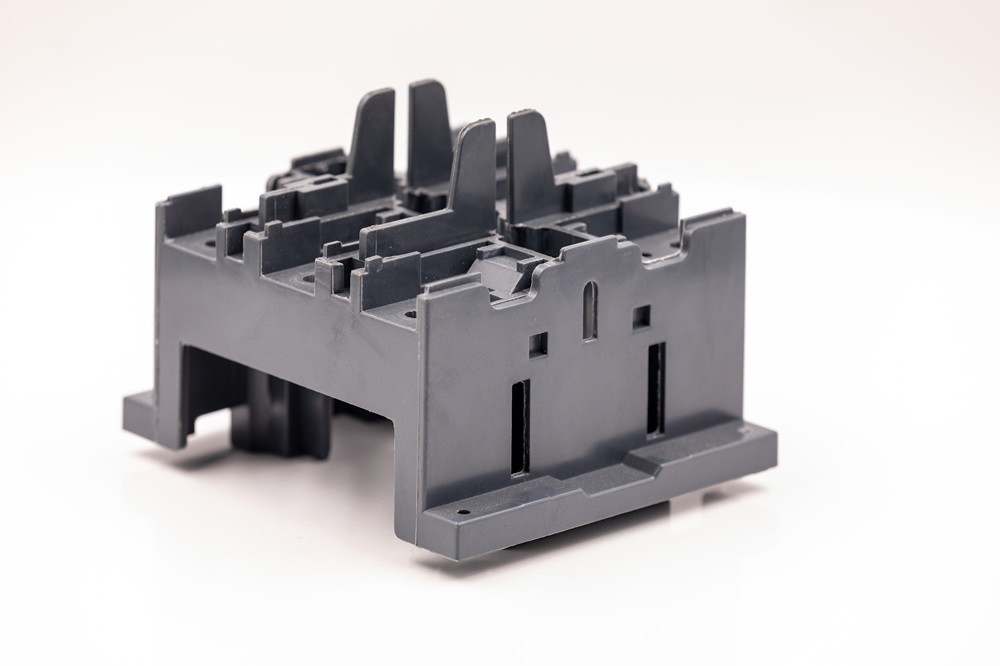

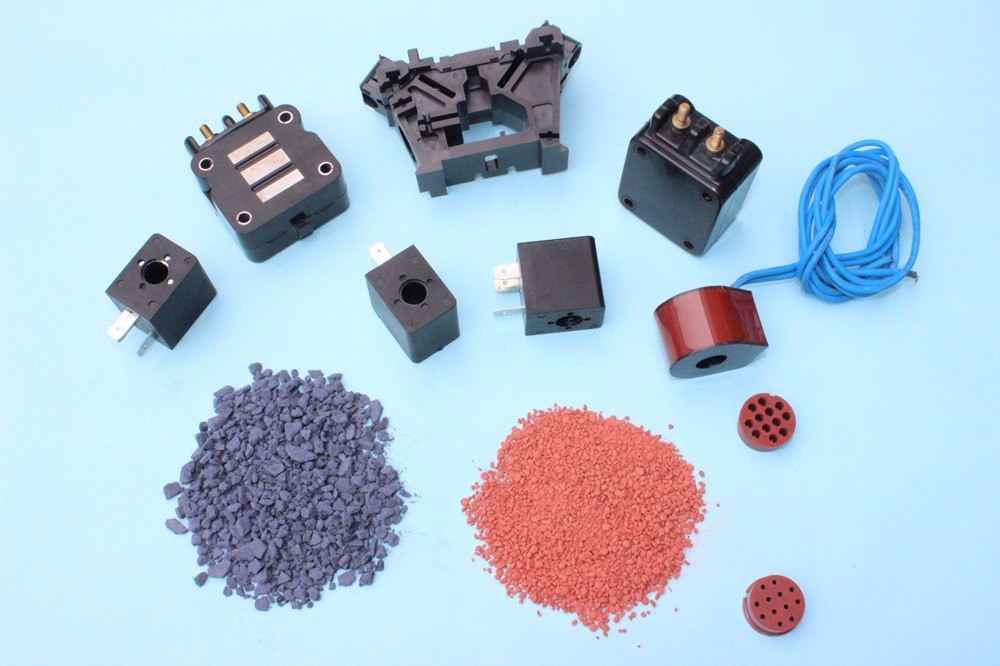

申請:主にACコンタクターや低電圧装置の移動部品のホイスリングと隔熱部品を切り替えるのに使用される.
テクニカルデータ:
| 資産 | ユニット | 試験基準 | MU-100ドル |
|
密度 |
g/cm3 | GB/T1033 | 1.75-185 |
|
水吸収 |
% | GB/T1034 | ≤0.5 |
|
鋳造の収縮 |
% | JB/T3958 について2 | 0.9-13 |
|
シャーピー衝撃強度 |
kJ/m2 | GB/T1043 | ≥75 |
|
シャーピー・ノッチの衝撃強度 |
kJ/m2 | GB/T1043 | ≥25 |
|
折りたたみ強度 |
MPa | GB/T9341 | ≥75 |
|
表面抵抗性 |
オー | GB/T1410 | ≥1013 |
|
容積抵抗性 |
オー.m | GB/T1410 | ≥1011 |
|
比較追跡指数 |
V | GB/T4207 | ≥600 |
|
弧抵抗 |
s | GB/T1411 | ≥180 |
|
傾き温度 |
°C | GB/T1634 | ≥160 |
|
炎症性 |
級 | GB/T11020 | V-0 |
|
介電強度 |
MV/m | GB/T1408 | ≥190 |
MU-100鋳造薬剤の投与条件は参照)
|
注射鋳造のパラメータ |
ユニット |
範囲 |
|
|
鋳造温度 |
°C | 160・170 | |
|
バレルの温度 |
飼育地域 |
°C | 50・70 |
|
ノズルゾーン |
°C | 80・90 | |
|
注射圧 |
MPa | 60・100 | |
|
硬化時間 |
s/mm | 25・40 | |
