| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH6161及びNH6687 |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、D/A、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 製品タイプ: | 乾燥した混合ポリエステル樹脂 | 比率: | 90/10及び96/4 |
|---|---|---|---|
| 治されたタイプ: | システムを治すPolyester/HAA | 治された時間: | 160℃×15min |
| 酸第（mgKOH/g）: | 68~76及び24~29 | ガラス転移の臨時雇用者。（℃）: | ~58及び~56 |
| 特性: | 低温の治療および低い光沢 | 適用: | 屋外のSemi-glossの粉のコーティングのため |
| ハイライト: | 低い治療によって混ぜられるポリエステル樹脂,低い光沢によって混ぜられるポリエステル樹脂 |
||
低い低い光沢屋外HAAの粉のコーティングのための治療によって混ぜられるポリエステル樹脂
◎導入
NH6161およびNH6687はポリエステル/primid （HAA）の粉の塗装システムで使用されるそれぞれ高低の酸価値ポリエステル樹脂である。次に粉をそれぞれそして作るNH6161およびNH6687を使用して屋外のsemi-glossの粉のコーティングを作る乾燥した混合。
現在、屋外の使用のための粉のコーティングは通常TGICと治る。但し、欧州連合および他の場所によってTGICのそれはの生理学的な毒性が原因で禁止された。従ってTGICを取り替える、環境に優しく、無毒なHAAの使用は粉のコーティング工業の傾向になった。
光沢度の高いコーティングによって起こされる人々の光害の審美的な概念そして問題の変更によって作り出すことができる無光沢の粉のコーティングは柔らかい表面効果ますます広く利用されている。
乾燥混合のマット方法は無光沢の粉のコーティングを準備するための一般的な方法である。この方法は治癒プロセスの間に反応で大きい相違を用いる異なったポリエステルを使用する。反応の相違が原因で、コーティングの表面はマットの効果を達成するために顕微鏡的に粗雑面を作り出す。、18-45の光沢はマットの援助を加えないで得ることができ全費用、総原価は低い。
現在、HAAシステムの乾燥混ぜられたマットの粉のコーティングのためのポリエステルの治癒温度は一般に180℃およびより高い治癒温度の平均より多くのエネルギー消費である。調査はコーティングの治癒温度のあらゆる10°C低下のためのそれを、エネルギーの約10%救うことができる示した。
そして粉のコーティングの適用分野が更に拡大されたようにNH6161およびNH6687は160の℃の低温治癒を達成できる。
◎基本的な特徴
低温の治癒
Llowのコーティングの光沢
よい天気の抵抗および水平になること
優秀な機械特性
よい防水
◎公式を推薦しなさい:
| 公式 | NH6161 | NH6687 |
XL-552 |
顔料及び注入口 | Aegntを水平にすること | 安息香 |
| 私 | 200 | — | 22.2 | 150 | 2.4 | 1.2 |
| II | — | 200 | 8.3 | 150 | 2.4 |
1.2 |
◎指定I
| 項目 | NH6161 | NH6687 |
| 出現 | 浅い黄色の薄片 | 浅い黄色の薄片 |
| 酸第（mgKOH/g） | 68~76 | 24~29 |
| 柔らかくなるポイント（℃） | 100~115 | 100~115 |
| ガラス転移の臨時雇用者。（℃） | ~58 | ~56 |
| 溶ける粘着性（ICI、mPa·s） | 3500±1000 | 5200±1200 |
| 反応s （180℃、10,5% T105） | 90±40 | 210±80 |
| 条件の治癒 | 160℃×15min | |

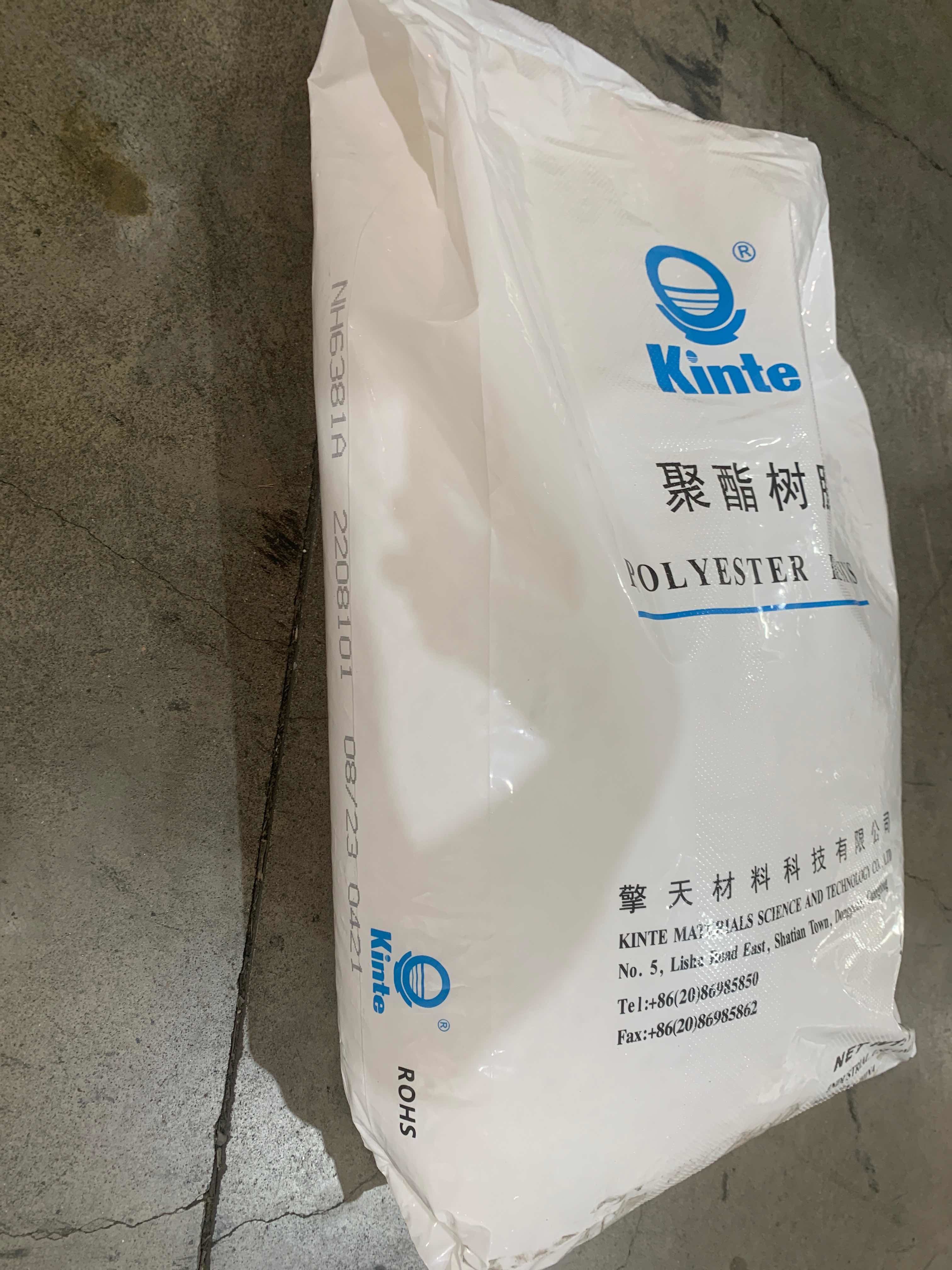

| 包装 | PE袋、純重量25kgの± 0.1kg/袋 | |
◎指定II
| 放出の状態 | 2ねじ押出機 | 110~120℃ |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 方式に従ってNH6161およびNH6687それぞれ、および組合せは突き出、1:1の割合で粉を作るために霧状になる。 | ||
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~70μm | |
| 油を取り除かれる鋼鉄を冷間圧延した | 0.5mm | |
| フィルムの特性 | 光沢（60°） |
≤38% |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH6083 | 90/10 | 180℃*10min | 80~90 | 1500~3500 | ~58 | 30-90 | 速い治療の樹脂。1つのため撃たれたマットの公式。 |
| NH6685 | 96/4 | 180℃*10min | 19~24 | 4800~6400 | ~57 | 220-280 | |
| NH6381 | 93/7 | 180℃*10min | 47~54 | 3800~4800 | ~60 | 60-120 | よい機械特性および流れと低い光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH6688 | 96/4 | 180℃*15min | 19~24 | 4800~6400 | ~56 | 220-280 | |
| NH6161 | 91/9 | 160℃*15min | 68~76 | 2500~4500 | ~59 | 50-150 | 低速は樹脂を焼く。、よい機械特性および流れと低い光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH6687 | 96/4 | 160℃*15min | 24~29 | 4000~6500 | ~56 | 160-260 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
