| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| モデル番号: | NH5001/NH5508 |
| 最小注文数量: | 500KG |
| 価格: | negotiable |
| パッケージの詳細: | 25kg/PE袋、875KG/PALLET、17,500KG/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 80,000tons/year |
| 指定: | TGICの治療 | 適用: | 低い光沢の粉のコーティングの製造（マットの代理店は必要ではない） |
|---|---|---|---|
| 利点: | 驚くべき流れおよびweatherability | 特性: | よい機械特性、反黄色になる化学抵抗貯蔵の安定性 |
| 率: | 90/10,95/5 | 硬化条件: | 200°C/10mins |
| ハイライト: | 多機能のThermosetポリエステル樹脂,乾燥したブレンドThermosetポリエステル樹脂,乾燥したブレンド ポリエステル エポキシ樹脂 |
||
低い光沢の2部品の粉のペンキのための乾燥混ぜられたポリエステル樹脂NH5001/NH5508
◇適用:
NH5001/NH5508は乾燥した混合プロセスによって低い光沢polyester/TGICの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。
◇基本的な特徴:
驚くべき流れおよびweatherability
よい機械特性
よい化学抵抗および良い反黄色になること
よい貯蔵の安定性
◇指定:
NH5001 NH5508

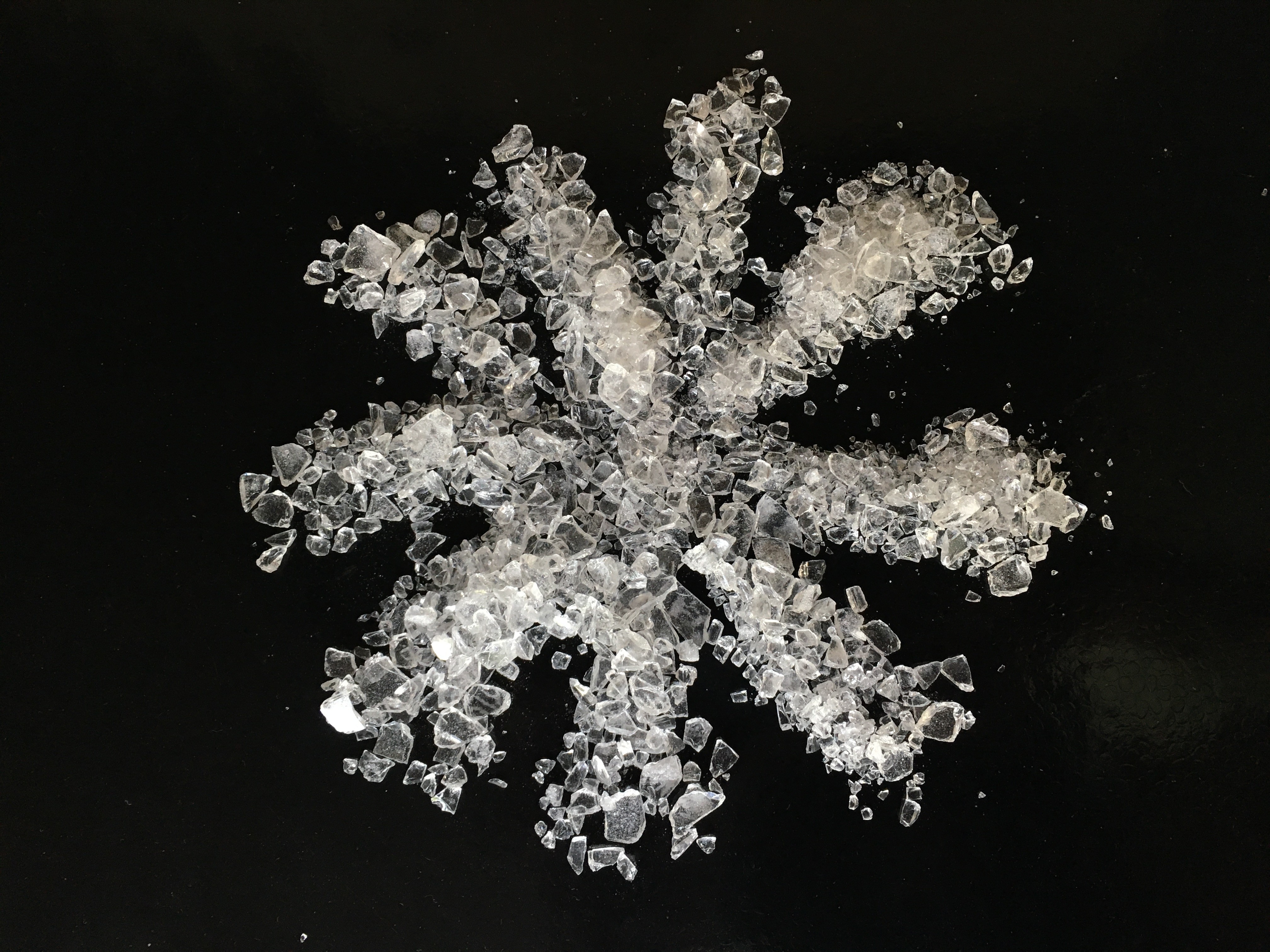

出現: 浅い黄色の薄片 浅い黄色の薄片
色（50%DMF）: ≤3 ≤2
酸価値（mgKOH/g）: 46~54 19~25
柔らかくなるポイント（℃）: 103~113 103~113
ガラス転移の臨時雇用者。 ~65 ~63
（Tg） （℃）:
溶ける粘着性: 5100±800 7200±800
（200℃の円錐形/版、mPa·s）
反応S: 50±25 420±120
（180℃、10、5% TGIC）
◇公式を推薦しなさい:
| 公式 | NH5001 | NH5508 | TGIC | TiO2 | BaSO4 | 代理店を水平にすること | 安息香 |
| 私 | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 270 | 14 | 75 | 125 | 3 | 1.5 |
| 公式 | NH5001 | NH5508 | TGIC | TiO2 | 代理店を水平にすること | 安息香 |
| 私 | 270 | — | 30 | 150 | 3 | 1.5 |
| II | — | 270 | 14 | 150 | 3 | 1.5 |
◇放出の状態:
2ねじ押出機
地帯I:90~110℃地帯II:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
粉砕の後の1:1の重量比率のブレンドIおよびII。
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~70μm
Degreased鋼鉄0.5mmを冷間圧延した
◇条件の治癒:200℃×10min
◇フィルムの特性:
光沢（60°）:≤40%
接着剤（1mm、等級）:0
鉛筆の硬度:≥2H
直接耐衝撃性:パス50kg·cm
◇包装:PE袋、N.W. 25KG±0.1KG/袋
注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
