HAA Dytは低い光沢の粉のコーティングのためのポリエステル樹脂を混ぜた

30%の低い光沢の粉のコーティングのためのHAAポリエステル樹脂NH6381&NH6688

◇適用:

NH6381/NH6688は乾燥した混合のプロシージャによって低い光沢のポリエステル/primidの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。

◇基本的な特徴:

低い光沢のフィルム

優秀な機械特性

よい水平になることのよい貯蔵の安定性

うまく反黄色になるよい化学抵抗、

◇指定:

                                                            NH6381                 NH6688

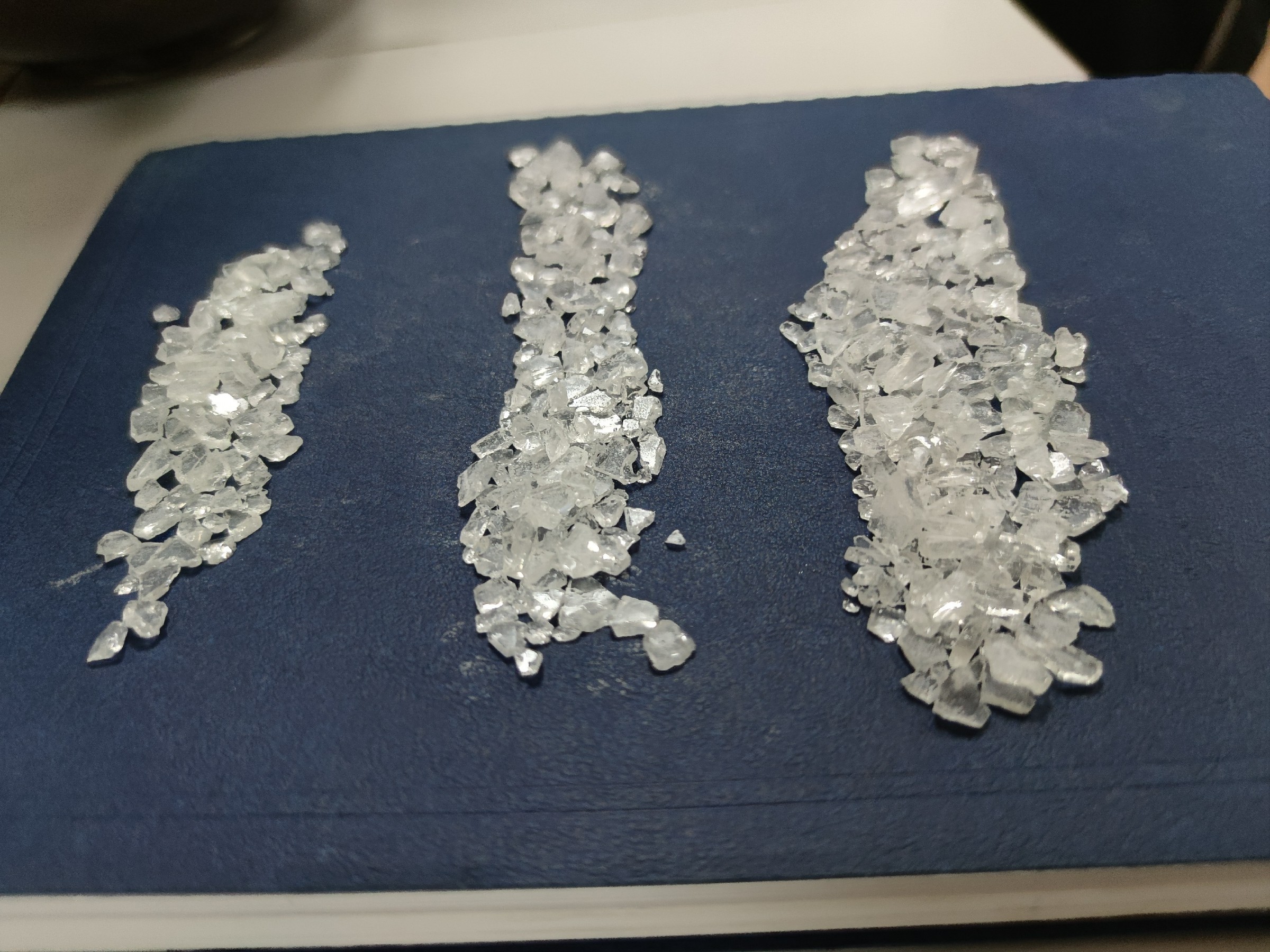

出現:                   浅い黄色の薄片        浅い黄色の薄片

色（50%DMF）:                   ≤3                      ≤3

酸数（mgKOH/g）:           47~54                  19~24

柔らかくなるポイント（℃）:               98~118                100~110

ガラス転移の臨時雇用者。（Tgの℃）:         ~56                     ~58

溶ける粘着性:                2800±1000                5600±800

（200℃の円錐形/版、mPa·s）

180℃ （s、XL-552）の反応:       90±30                   250±30

◇公式を推薦しなさい:

◇放出の状態:

2ねじ押出機

地帯I:90~110℃地帯II:110~120℃

回転の速度:500~1200rpm

粉の優良さ:<100μm

ひく前の重量比率の1:1の混合のExtrudate IおよびII。

◇適用状態:

静電気下記のものの噴霧:40~70KV

コーティングのフィルム厚さ:50~80μm

Degreased鋼鉄0.5mmを冷間圧延した

◇条件の治癒:180℃×15min

◇フィルムの特性:

光沢（60°）:≤40%

曲がること（φ2mm）:パス

接着剤（1mm、等級）:0

鉛筆の硬度:≥ 1H

直接耐衝撃性:パス50kg·cm

◇包装:

PE袋、N.W. 25KG±0.1KG/袋

注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
