| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| モデル番号: | NH8201及びNH8608 |
| 最小注文数量: | 1000Kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 製品タイプ: | 乾燥した混合ポリエステル樹脂 | 比率: | 92/8及び96/4 |
|---|---|---|---|
| システムの治癒: | システムを治すTGIC | 条件の治癒: | 200℃/10minか180℃/15min |
| 酸第（mgKOH/g）: | 40~46及び17~23 | ガラス転移の臨時雇用者。（℃）: | ~65及び~61 |
| 特性: | 治癒代理店の低い適量 | 応用: | 屋外のSemi-glossの粉のコーティングのため |
| ハイライト: | TGIC乾燥した混ぜられたポリエステル樹脂,治癒代理店混ぜられたポリエステル樹脂 |
||
TGIC屋外の低い光沢の粉のコーティングのための乾燥した混ぜられたポリエステル樹脂
◎導入
NH8201 （高い酸価値）およびNH8608 （低い酸価値）はポリエステル/TGIC粉の塗装システムおよびポリエステル/HAA粉の塗装システムで使用されるポリエステル樹脂である。NH8201およびNH8608は粉にそれぞれ作られ、次に屋外のsemi-glossの粉のコーティングを作り出すために混合された乾燥する。
人々の環境保護の意識の連続的な強化によっておよび粉のコーティングの多くの利点、粉のコーティングの適用は建築アルミニウム プロフィールの広く利用されたのようなますます広範に、家庭電化製品、さまざまな自動車部品、家具、さまざまなハードウェア、スポーツ用品、anti-corrosion管、盗難防止のドア、MDF中型密度の有機質繊維板、電気絶縁材、高速鉄道および高速ガードレール、等なった。上記の適用分野では、マットの粉の分け前は半分に近い。マットの粉を作り出すためには、粉のコーティングの方式へマットの代理店を加える方法を選ぶことができる。この機構にマットの光沢の広い範囲があり、が非常に低い光沢を達成できる欠点はまた明白である。焼ける温度および変更の機械特性の低下、黄色になること容易な貯蔵の安定性の低下が付いているコーティングの光沢の変更等が。
樹脂はコーティングの不可欠な原料である、従って私達はコーティングのフィルムに不均等に縮まり、マイクロ荒さを作り出させる別の反応と樹脂を混合することによって低い光沢を達成してもいい。この方法はマットの代理店の使用を避け、コーティングのコストを削減できる。
◎基本的な特徴
治癒代理店の低い適量。
よい貯蔵の安定性。
概要の産業等級の天候の抵抗。
◎公式を推薦しなさい:
| 公式 | NH8201 | NH8608 | TGIC | R930 | BaSO4 （44HB） |
PV-88 |
安息香 |
| 私 | 276 | — | 24 | 75 | 125 | 3 | 1.5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1.5 |
| 公式 | NH8201 | NH8608 | T-105 | R930 | BaSO4 （44HB） |
PV-88 |
安息香 |
| 私 | 281 | — | 19 | 75 | 125 | 3 | 1.5 |
| II | — | 291 | 9 | 75 | 125 | 3 | 1.5 |
◎指定:
| 項目 | NH8201 | NH8608 |

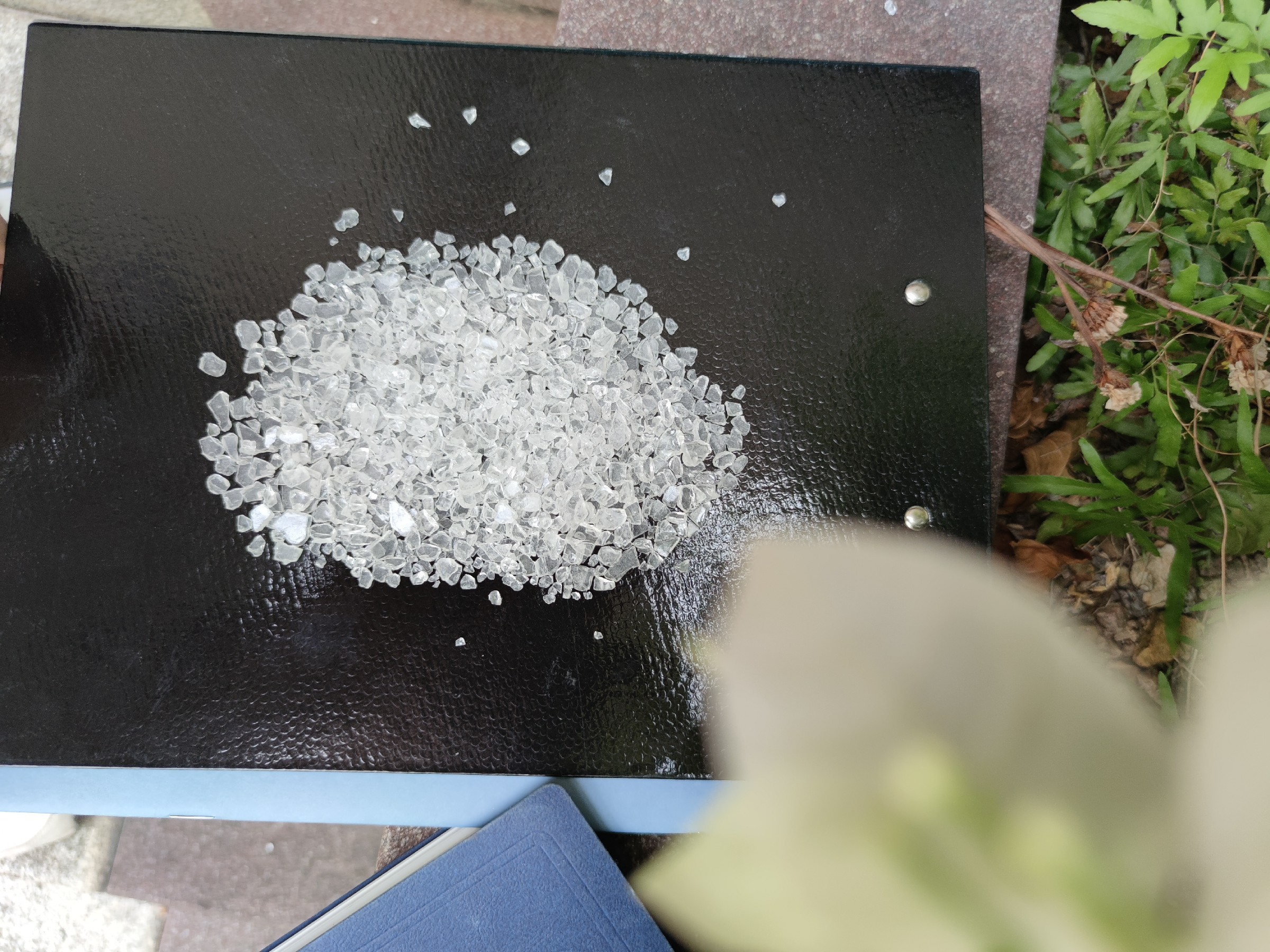

| 出現 | 軽い薄片の固体 | 軽い薄片の固体 |
| 酸第（mgKOH/g） | 40~46 | 17~23 |
| 柔らかくなるポイント（℃） | 103~113 | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~65 | ~61 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 4800-6600 | 4500-6300 |
| 反応s （180℃、TGIC） | 45-95 | 400-800 |
| 条件の治癒 | 200℃/10minか180℃/15min | |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 | |
◎公式を推薦しなさい:
| 公式 | NH8901 | NH8605 | TGIC | TiO2 | BaSO4 |
PV-88 |
安息香 |
| 私 | 270 | — | 30 | 75 | 125 | 3 | 1.5 |
| II | — | 288 | 12 | 75 | 125 | 3 | 1.5 |
◎指定II
| 放出の状態 | 2ねじ押出機 | |
| ジャケットの温度 | 100~110℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 方式に従う突き出るNH8201およびNH8608、および組合せおよび1の比率の2部分を押しつぶすため:1。 | ||
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 60~80μm | |
| 油を取り除かれる鋼鉄を冷間圧延した | 0.5mm | |
| フィルムの特性 | 光沢（60°） | ≥40% |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥2H | |
| 直接影響（50cm） | パス | |
◎注目:
すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎より多くのコード:
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 、熱伝達の印刷物の粉のコーティングのために適したよい屋外の耐久性および優秀な機械特性と低い光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8901 | 90/10 | 200℃*10min | 54~64 | 3800~5500 | ~67 | 30-130 | 優秀な機械特性、優秀な水平になり、風化の抵抗と屋外のsemi-glossの粉のコーティングのために乾燥混ぜられる。 |
| NH8507 | 96/4 | 200℃*10min | 17~23 | 4500~6500 | ~60 | 500-900 | |
| NH8201 | 92/8 | 200℃/10minか180℃/15min | 40~46 | 4800~6600 | ~65 | 45-95 | よい貯蔵の安定性および概要の産業等級の天候の抵抗と屋外のsemi-glossの粉のコーティングのために乾燥混ぜられる。 |
| NH8608 | 96/4 | 17~23 | 4500~6300 | ~61 | 400-800 |
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
