| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH6381A&NH6688A |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| システムの治癒: | システムを治すPrimid | 条件の治癒: | 180℃×15minか200℃×10min |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 48-54及び19-25 | 溶ける粘着性（mPa·s/200℃）: | 2800-4800及び4500-7500 |
| 柔らかくなるポイント（℃）: | 102~112及び100~110 | ガラス転移の臨時雇用者。（℃）: | ~60及び~56 |
| 特性: | 極度の耐久財および低い光沢のフィルム | 適用: | 低い光沢のポリエステル/primidの粉のコーティングのため |
| ハイライト: | Polyetserの極度の耐久の混ぜられた樹脂,混ぜられたPolyetserの樹脂の低い光沢 |
||
極度の耐久HAAは低い光沢の粉のコーティングのためのPolyetserの樹脂を混ぜた
◎導入
NH6381A/NH6688Aは乾燥したブレンドのプロシージャによって低い光沢のポリエステル/primidの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。
Aのモデルはtin-free触媒の使用によって主に準備されるこのポリエステル樹脂がtin-freeであることを示す。
有機性錫の触媒に高い活動があり、それの使用によって作り出されるポリエステル プロダクトは色で白く、性能は粉のコーティングの条件を満たす。従って、それは一般目的の粉のコーティングのためにポリエステルのために触媒として現在使用される。但し、有機スズ化合物の毒性に関するすべての党の心配を覚醒させた有機スズ化合物の複数のnon-industrial毒の事件は近年発生してしまった。現在、有機スズ化合物混合物は内分泌攪乱物質および重要な耐久性がある有毒物質として識別された。
標準的なIOS-MAT-0054 （V9）はEN71-3についてIKEAによって作り出した:2013年はあらゆる種類の有機スズ化合物混合物の使用を可能にしないし、この樹脂は錫が完全にあり、それと準備される粉のコーティングはおもちゃ、IKEAの家具、等への適用のための欧州連合に輸出することができる。
◎基本的な特徴
低い光沢のフィルム
優秀な貯蔵の安定性
および良い反黄色になることよい耐化学薬品性
極度の耐久のweatherablity
◎公式を推薦しなさい:
| 公式 | NH6381A | NH6688A | XL552 | 注入口及び顔料 | 代理店を水平にすること | Benzion |
| 私 | 200 | — | 15 | 150 | 2.4 | 1.2 |
| II | — | 200 | 7.5 | 150 | 2.4 | 1.2 |
◎指定I:
| NH6381A | NH6688A | |

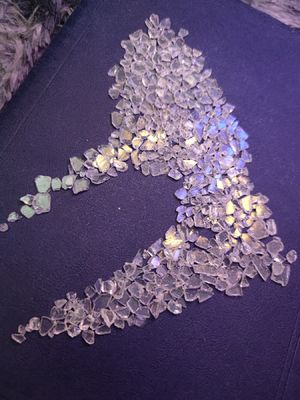

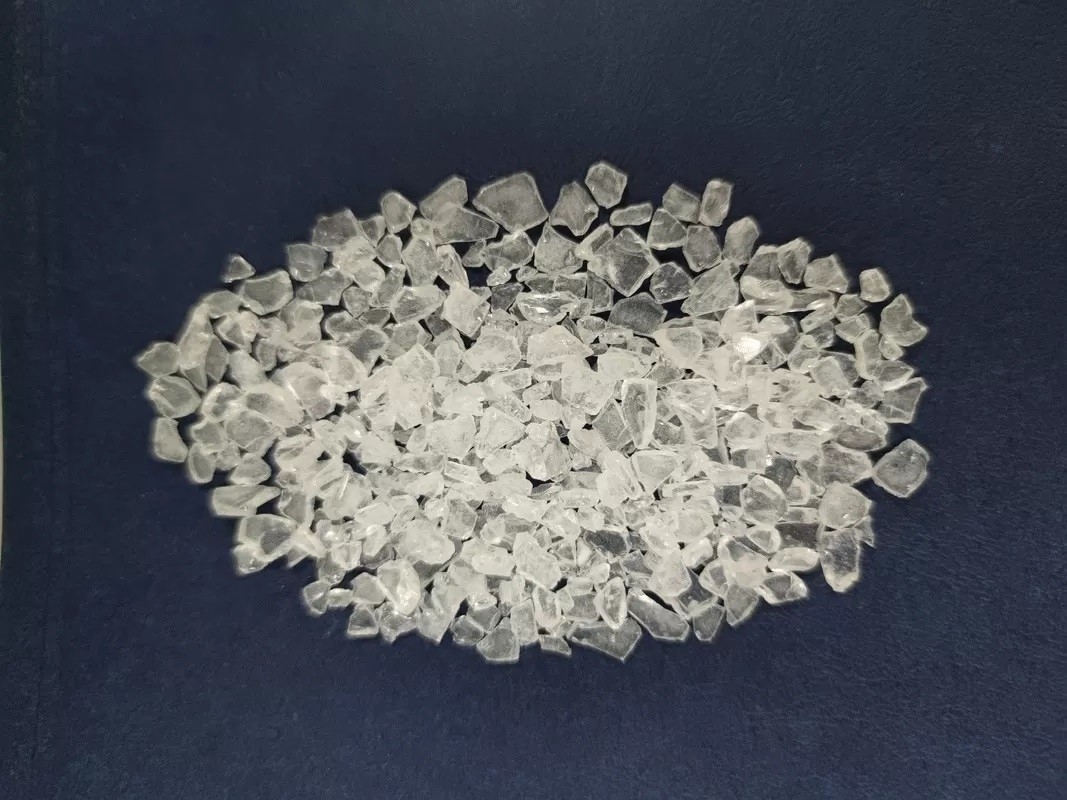

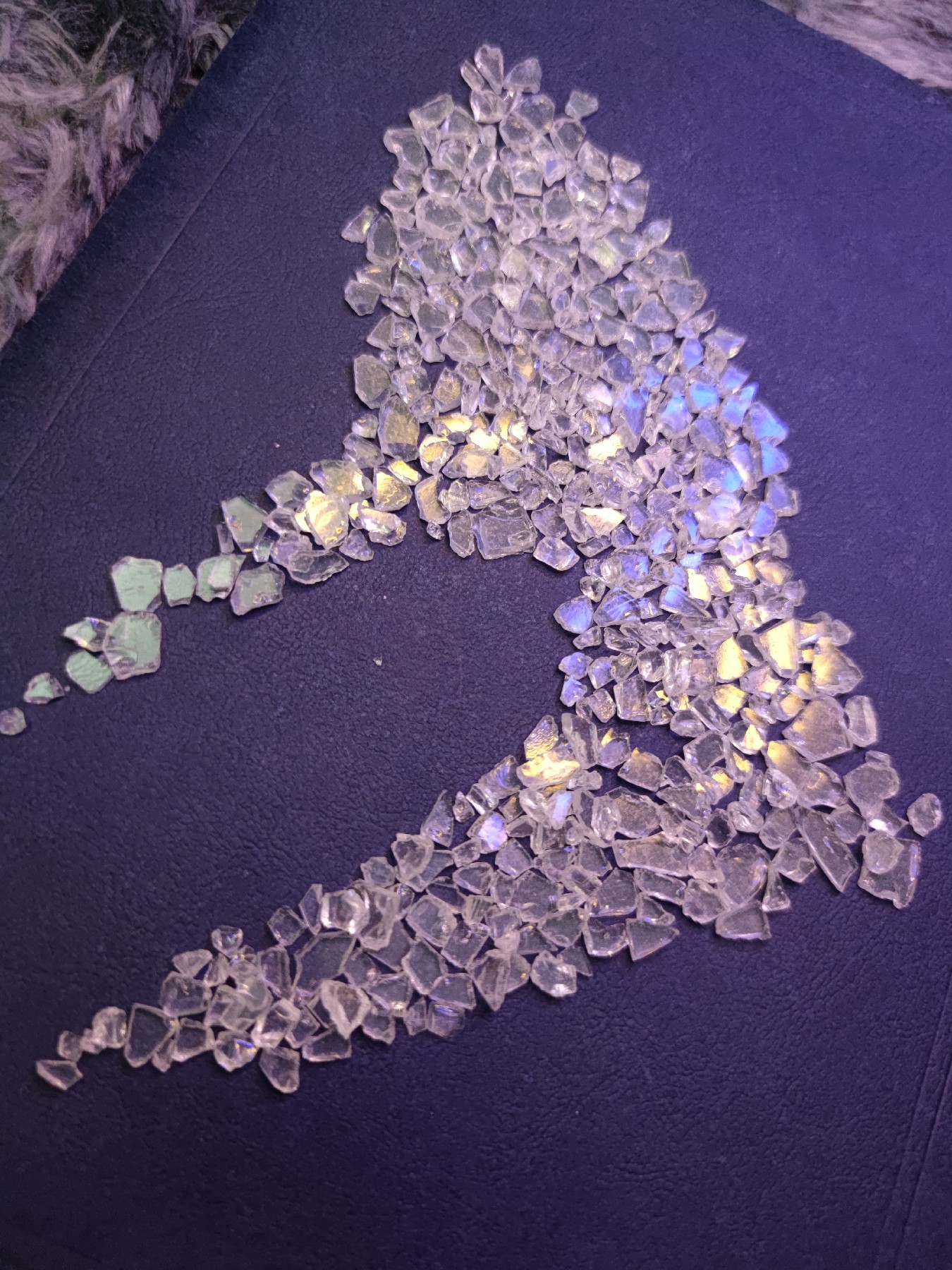

| 出現 | 浅い黄色の薄片 | 浅い黄色の薄片 |
| 色（50% DMF） | ≤3 | ≤3 |
| 酸第（mgKOH/g） | 48~54 | 19~25 |
| 柔らかくなるポイント（℃） | 102~112 | 100~110 |
| ガラス転移の臨時雇用者。（℃） | ~60 | ~56 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 2800~4800 | 4500~7500 |
| 180℃ （s、7%、4% XL552）の反応 | 60~150 | 250~500 |
| 条件の治癒 | 180℃×15minか200℃×10min | |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 | |
◎指定II:
| 放出の状態 | 2ねじ押出機 | ||
| 地帯I:90~110℃ | 地帯II:110~120℃ | ||
| 回転の速度 | 500~1200rpm | ||
| 粉の優良さ | <100μm | ||
| ひく前の重量比率の1:1の混合のExtrudate IおよびII。 | |||
| 適用状態 | 静電気との噴霧 | 40~70KV | |
| コーティングのフィルム厚さ | 50~80μm | ||
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | ||
| フィルムの特性 | NH6381A | NH6688A | |
| ゲルの時間（180℃、秒） | 60~150 | 250~450 | |
| 流れなさい（180℃、mm） | 22~25 | 23-28 | |
| 光沢（60°） | ≤40% | ||
| 接着剤（1mm、等級） | 0 | ||
| 鉛筆の硬度 | 1H | ||
| 直接耐衝撃性（50cm） | パス | ||
| 貯蔵テスト（40℃、24hr） | よい | ||
◎注目:
すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎企業収益
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
