| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH8003及びNH8606 |
| 最小注文数量: | 1000KG |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 製品タイプ: | 乾燥混ぜられる | 治療のタイプ: | TGICの治癒 |
|---|---|---|---|
| 比率: | 90/10及び96/4 | 治療時間: | 200℃×10min |
| 特性: | よい水平になることおよびよい屋外の耐久性 | 適用: | 熱伝達の印刷物の粉のコーティングのため |
| 酸第（mgKOH/g）: | 48~54及び19~24 | ガラス転移の臨時雇用者。（℃）: | ~68及び~60 |
| ハイライト: | 低い光沢によって混ぜられるポリエステル樹脂,TGICはポリエステル樹脂を混ぜた |
||
混ぜられたポリエステル樹脂、熱伝達の印刷物の粉のコーティングのための低い光沢Polyester/TGIC
◎導入
NH8003/NH8606は乾燥したブレンドのプロシージャによってよい屋外の耐久性および優秀な機械特性が付いている熱伝達の印刷物の粉のコーティングのために適した低い光沢polyester/TGICの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。
熱伝達の技術は印刷される基質の表面へグラフィックおよびテキストを最初にロゴまたは装飾の効果を達成するために明確で、美しいパターンを得る熱することによってペーパーかフィルムで移すことである。それは生産の生地の移動の印刷で最初に主に使用された。物質科学の急速な開発によって、熱移動の技術の適用規模は次第に拡大した。建築装飾、室内装飾および他の分野の熱移動の技術そしてコーティングの組合せは人々の必要性および環境保護の条件を満たす新しい傾向である。粉のコーティングは100%のフィルムを形作ることができ、支払能力がある汚染がない環境に優しいコーティングである。それに低負荷の消費およびrecyclabilityの特徴がある。熱移動の技術によってが基質が特定のパターンまたは質の効果をもたらすように高精度のペーパーの移動インクが固定温度の治されたコーティングに昇華する特別なプロセスであるコーティングを粉にしなさい。熱移動の技術は粉のコーティングの出現を変え、模造木製の穀物、大理石の穀物、または他のパターンの装飾的な効果を達成できる。それは屋外の建築、室内装飾、交通機関および家庭電化製品の分野で使用され、促進された。
◎基本的な特徴
よい水平になること
優秀な機械特性
よい風化の抵抗
◎公式を推薦しなさい:
| 公式 | NH8003 | NH8606 | TGIC | 注入口及び顔料 | 代理店を水平にすること | Benzion |
| 私 | 270 | — | 30 | 200 | 3 | 1.5 |
| II | — | 288 | 12 | 200 | 3 | 1.5 |
◎指定I
| 項目 | NH8003 | NH8606 |

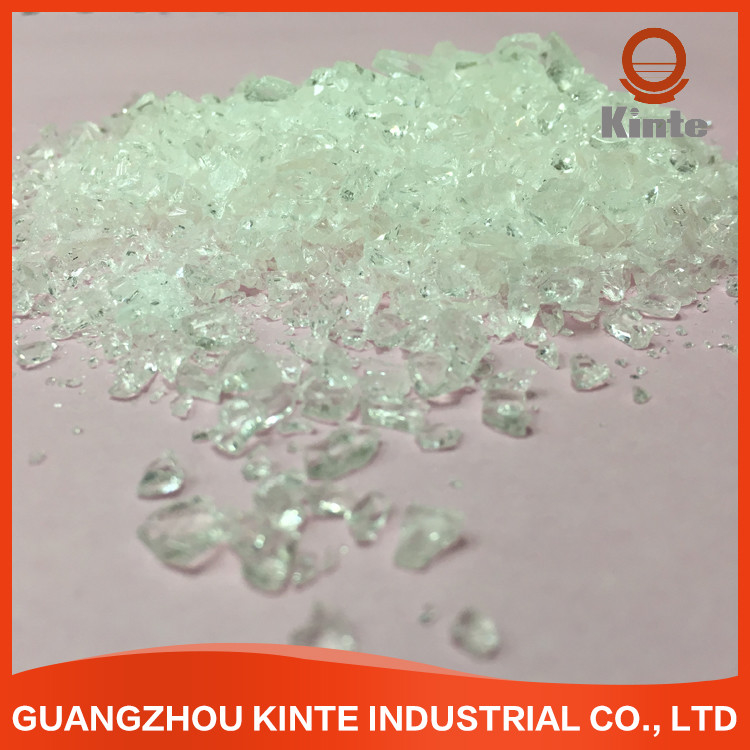

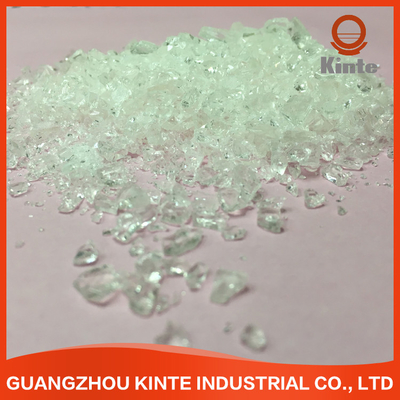

| 出現 | 浅い黄色の薄片 | 浅い黄色の薄片 |
| 色（50% DMF） | ≤3 | ≤3 |
| 酸第（mgKOH/g） | 48~54 | 19~24 |
| 柔らかくなるポイント（℃） | 108~118 | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~68 | ~60 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 5000±1000 | 9000±1000 |
| 180℃ （s、10、4% TGIC）の反応 | 80±30 | 340±60 |
| 条件の治癒 | 200℃×10min | |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 | |
◎指定II
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 混合は私そしてIIひく前に重量比率の1:1と突き出る。 | ||
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~80μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | 光沢（60°） | ≤35% |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH8081 | 90/10 | 200℃*10min | 49~55 | 7000~9500 | ~67 | 50-100 | よい屋外の耐久性および貯蔵の安定性と25-35%の光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH8588 | 95/5 | 200℃*10min | 19~24 | 6000~9000 | ~64 | 430-580 | |
| NH-8506 | 95/5 | 200℃*10min | 22~25 | 7600~8600 | ~58 | 150-270 | NH8081と乾燥混ぜられる。よい屋外の耐久性および流れ、顕著な機械特性および優秀な沸騰防水。 |
| NH8586 | 95/5 | 200℃*10min | 21~25 |
6500~7300 （220℃） |
~69 | 120-220 |
NH8081と乾燥混ぜられる、よいweatherability 優秀な沸騰水の抵抗。 |
| NH8001 | 90/10 | 200℃*10min | 48~54 | 2700~4300 | ~62 | 50-110 |
25-40%光沢の粉のコーティングのために乾燥混ぜられる; 優秀な反黄色になることのよい流れ。 |
| NH-8505 | 95/5 | 200℃*10min | 19~24 | 5000~7500 | ~62 | 280-520 | |
| NH8003 | 90/10 | 200℃*10min | 48~54 | 4000~6000 | ~68 | 60-120 | 、熱伝達の印刷物の粉のコーティングのために適したよい屋外の耐久性および優秀な機械特性と低い光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH8606 | 96/4 | 200℃*10min | 20~25 | 8000~10000 | ~60 | 280-400 | |
| NH8002 | 90/10 | 200℃*10min | 49~55 | 3500~6500 | ~61 | 50-150 | よい柔軟性および影響が大きい抵抗と低い光沢の粉のコーティングのために乾燥混ぜられる。 |
| NH8507 | 95/5 | 200℃*10min | 21~25 | 7500~10500 | ~62 | 200-400 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

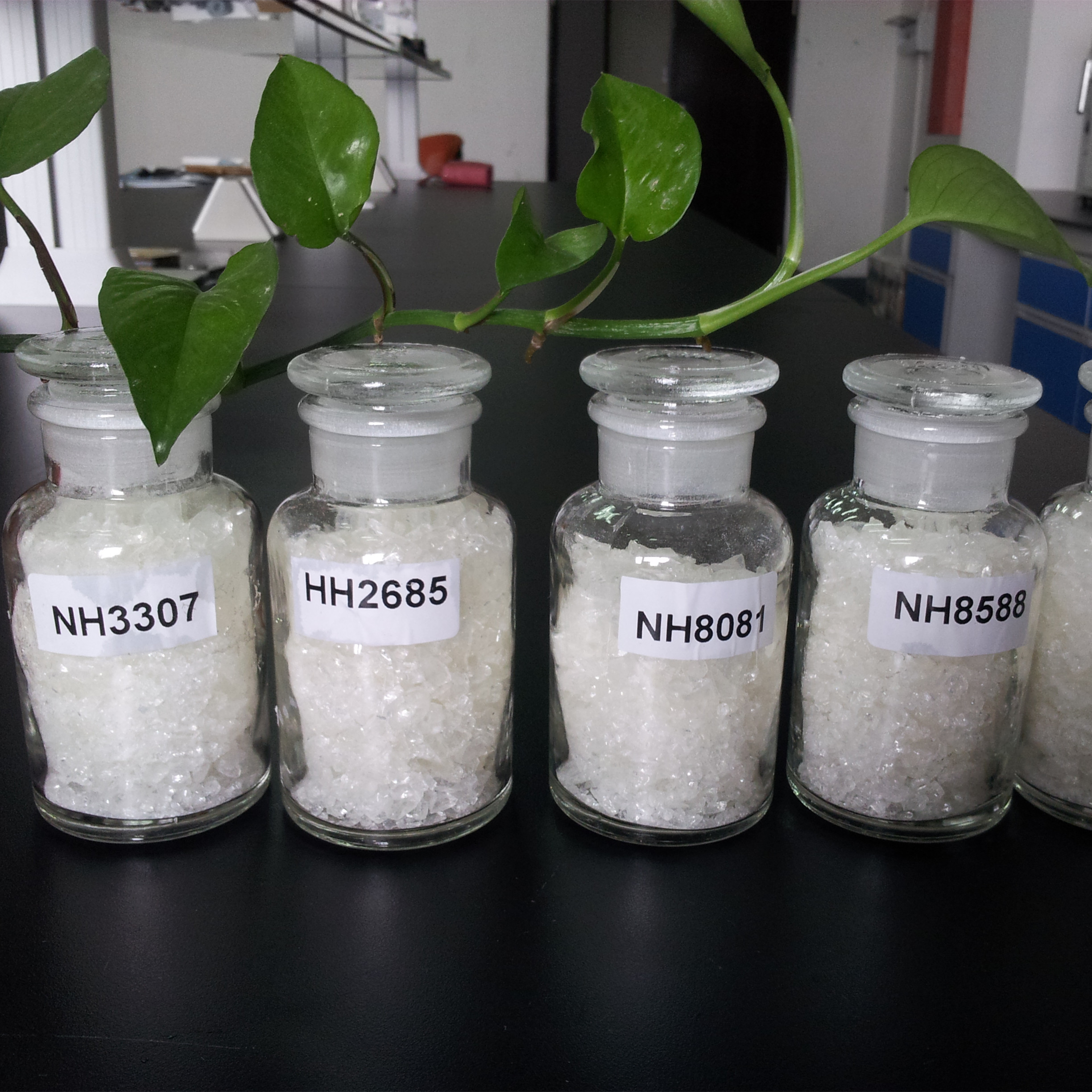

◎プロダクト ショー
