10mins治療25%の低い光沢のための乾燥した混ぜられたポリエステル樹脂

25-40%光沢のために乾燥混ぜられるを用いるペンキ ポリエステル樹脂を粉にしなさい

◇適用:

NH8001/NH8505は乾燥したブレンドのプロシージャによって低い光沢polyester/TGICの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。

粉のコーティングの高度、高い天候の抵抗および機械特性間のバランスはプロダクト分子構造の設計、単量体および添加物のスクリーニングおよび統合の動力学の調査によって解決した;
このモデルでは、私達は粉のコーティングの高度、天候の抵抗および機械特性間のバランスを達成するために方式を改善した。

◇基本的な特徴:

よい水平になること

優秀な機械特性

よい貯蔵の安定性

よい化学抵抗および良い反黄色になること

よい風化の抵抗

◇指定:

                                                       NH8001               NH8505

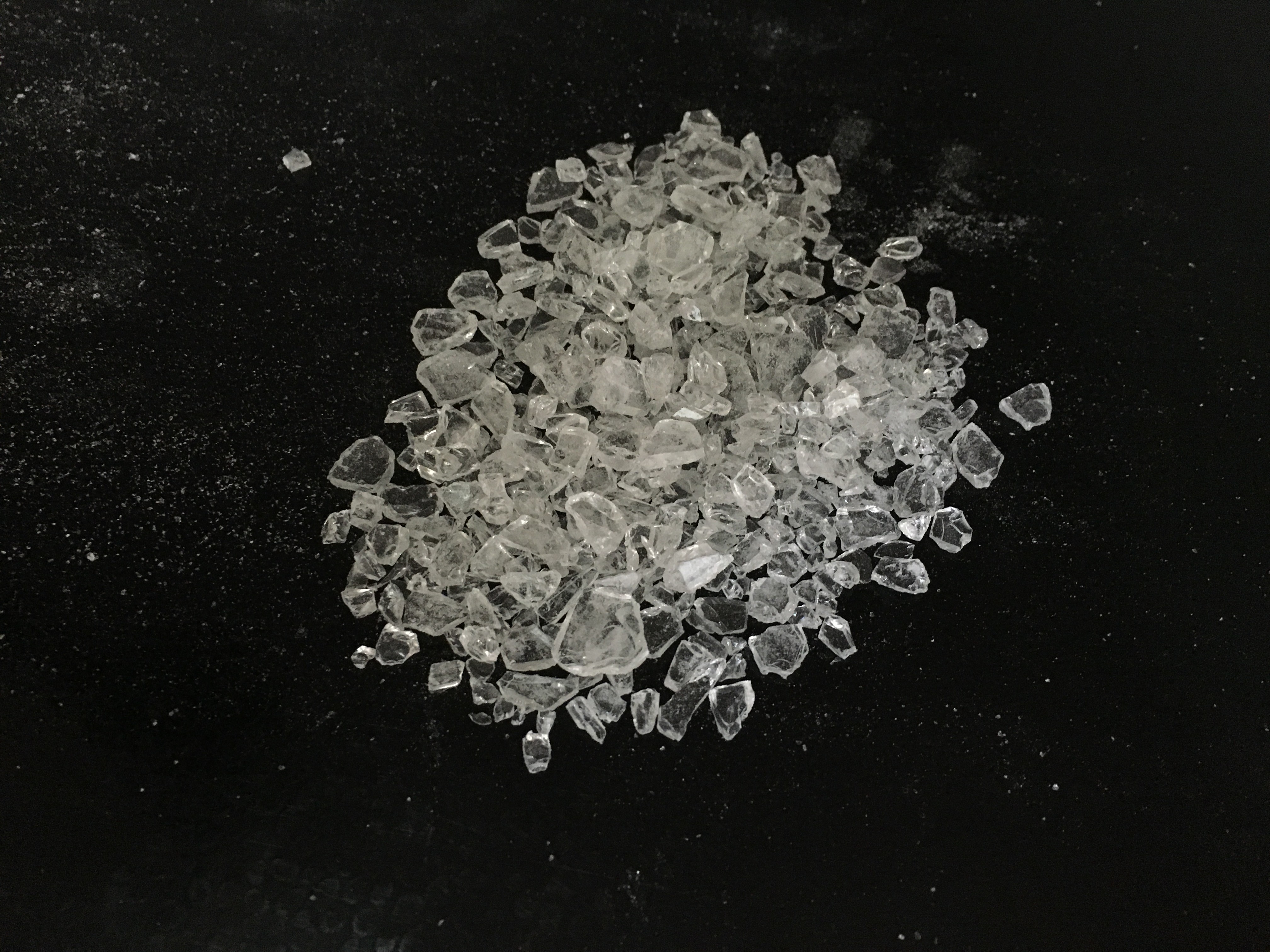

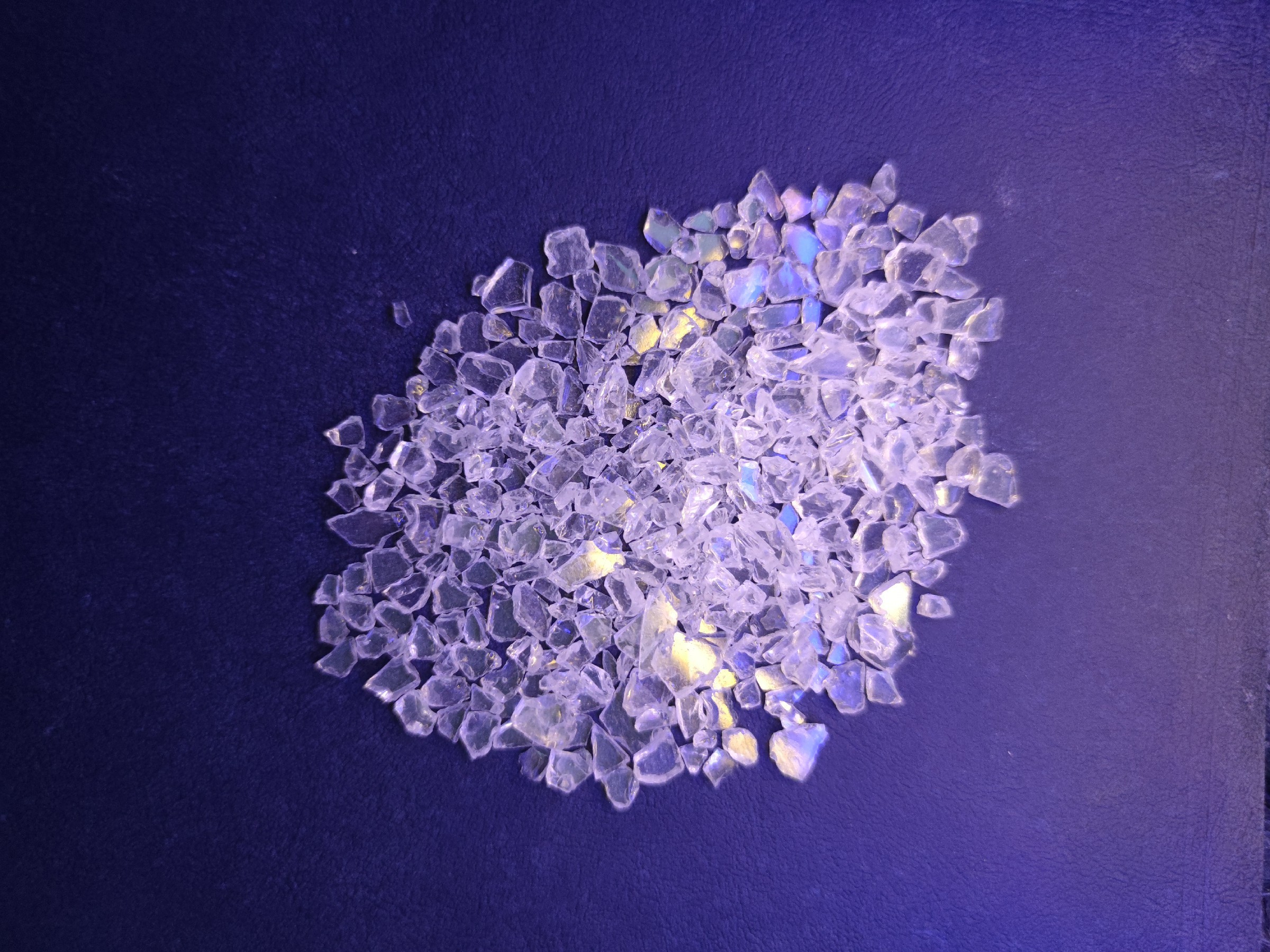

出現:               浅い黄色の薄片        浅い黄色の薄片

色（50%DMF）:                 ≤2                    ≤2

酸数（mgKOH/g）:         48~54                19~24

柔らかくなるポイント（℃）:            100~110              103~113

ガラス転移の臨時雇用者。（℃）:          ~62                  ~62

溶ける粘着性:              3500±800              6250±1250

（200℃の円錐形/版、mPa·s）

180℃の反応:              80±30                400±120

（s、10、5% TGIC）

◇公式を推薦しなさい:

◇放出の状態:

2ねじ押出機

地帯I:90~110℃地帯II:110~120℃

回転の速度:500~1200rpm

粉の優良さ:<100μm

混合は私そしてIIひく前に重量比率の1:1と突き出る。

◇適用状態:

静電気下記のものの噴霧:40~70KV

コーティングのフィルム厚さ:50~80μm

Degreased鋼鉄0.5mmを冷間圧延した

◇条件の治癒:180℃×20minか200℃×10min

◇フィルムの特性:

光沢（60°）:≤40%

接着剤（1mm、等級）:0

鉛筆の硬度:1H

直接影響（50cm）:パス

◇包装:

PE袋、N.W. 25KG±0.1KG/袋

注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
