白い90/10の混ぜられたポリエステル樹脂、無光沢の粉のコーティングのためのポリエステル樹脂25kg

極度の耐久の無光沢の粉のコーティングのための乾燥した混ぜられたポリエステル樹脂NH9001&NH9508

国民経済の増加する開発および人々の生きる基準の連続的な改善によって、装飾のための条件、天候の抵抗、化学抵抗、防水はおよびコーティングの抵抗を汚すためにより高く、より高い、従って極度の天候の抵抗力がある粉のコーティングのための要求は一日一日と増加している。

粉のコーティングのためのポリエステル樹脂の長年の製造業者として、Kinteは極度の耐久の無光沢の粉のコーティングで研究の経験の十年を過す。

◇適用:

NH9001/NH9508は乾燥した混合のプロシージャによって低い光沢polyester/TGICの粉のコーティングのための飽和させたcarboxylポリエステル樹脂行う。

◇基本的な特徴:

優秀な水平になること

優秀な風化の抵抗

優秀な機械特性

よい化学抵抗

よい貯蔵の安定性

◇指定:

NH9001             NH9508

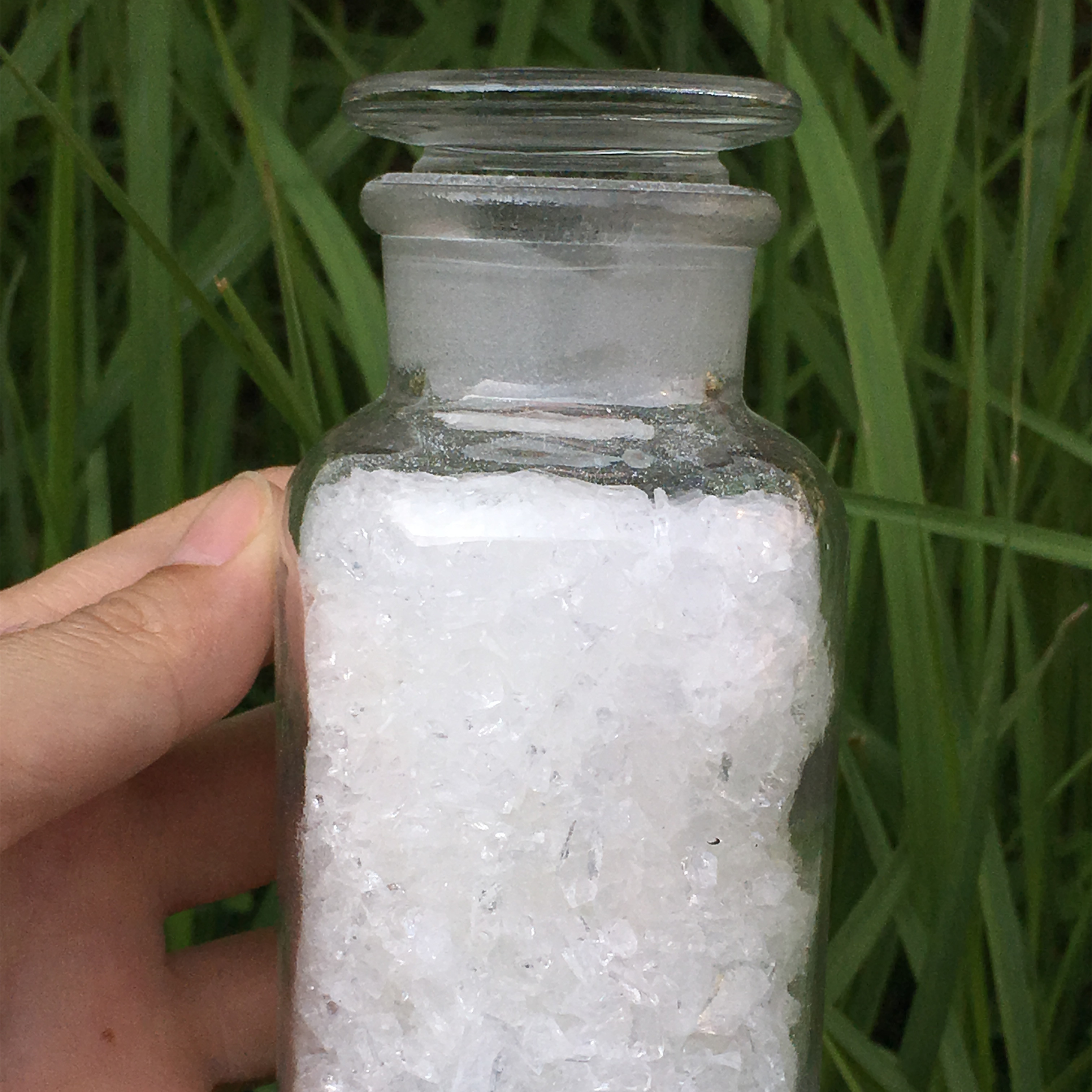

出現:              浅い黄色の薄片       浅い黄色の薄片

色（50%DMF）:                ≤3                   ≤2

酸数（mgKOH/g）:        46~54               19~25

柔らかくなるポイント（℃）:            103~113             103~113

ガラス転移の臨時雇用者。（℃）:         ~65                 ~63

溶ける粘着性:              5100±800             5000±500

（200℃の円錐形/版、mPa·s）

180℃ （s、TGIC）の反応:       50±25               330±60

◇公式を推薦しなさい:

◇放出の状態:

2ねじ押出機

地帯I:90~110℃地帯II:110~120℃

回転の速度:500~1200rpm

粉の優良さ:<100μm

ひく前の1:1の重量比率のブレンドIおよびII。

◇適用状態:

静電気下記のものの噴霧:40~70KV

コーティングのフィルム厚さ:50~70μm

Degreased鋼鉄0.5mmを冷間圧延した

◇条件の治癒:200℃×10min

◇フィルムの特性:

光沢（60°）:≤40%

曲がること（φ1mm）:パス

接着剤（1mm、等級）:0

鉛筆の硬度:≥2H

直接影響（50cm）:パス

◇包装:

PE袋、N.W. 25KG±0.1KG/袋

注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）

Kinteは繰り返し高度の生産設備、テストの器械および良質の技術的な才能の企業の先端技術を、もたらした;私達は優秀な質および完全なサービスの新しく、古い顧客の必要性を満たす。
