| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH0308 |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10営業日 |
| 支払条件: | L/C、D/P、D/A、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治されたタイプ: | 93/7ポリエステルTGICか95/5ポリエステルHAA | 治された条件: | 200℃×10min （TGIC）または180℃×10min （HAA） |
|---|---|---|---|
| 酸第（mgKOH/g）: | 30-36 | 粘着性（mPa·s/200℃）: | 3200±1000 |
| 軟化点(℃): | 105~115 | ガラス転移の臨時雇用者。（℃）: | | 63 |
| 特徴: | 優秀なanti-interference性能 | 適用: | TGICおよびHAAの両方粉ののために適した塗装システム |
| ハイライト: | 経済的な93/7のTGICポリエステル樹脂,反干渉TGICポリエステル樹脂 |
||
優秀なAnti-interference性能の経済的な93/7のTGICポリエステル樹脂
◎導入
NH0308はポリエステル/TGIC粉の塗装システムおよびポリエステル/HAA粉の塗装システムで使用される飽和させたポリエステル樹脂である。
収縮は粉のコーティングの使用中の共通の問題である。それらはだけでなく、プロダクトの出現に影響を与えるが、また真剣にプロダクトの機械および保護特性に影響を与える。
コーティングの低い表面張力のしぶきの存在自体か汚染による上塗を施してある表面の低い表面張力区域の存在が原因で表面張力は不均等である。表面張力の相違の効果の下で、コーティングは中央空の穴-収縮キャビティに終って低い表面張力から高い表面張力に、流れる。私達は収縮キャビティ形成の内部原因に不均等な表面張力を帰因させる。実際、コーティングのある特性自体は、コーティング粘着性のような、チキソトロピー、コーティングの乾燥の速度およびフィルム厚さ、こうして収縮のある程度を増加するか、または減らすコーティングの液体の流れの能力を高めるか、または減らすことができる。私達は収縮の外的な原因にこれらの要因を帰因させる。内部原因は収縮キャビティの必要条件であり、外的な原因は適切に収縮キャビティの程度を制御するか、または激化できる。
粉のコーティングの主要な原料はポリエステル樹脂である。粉のanti-interferenceそして湿潤性をある程度は高めることができる選ばれ凹みおよび収縮を除去する強いanti-interference特性が付いているポリエステル樹脂は。
◎基本的な特徴
高いコスト パフォーマンス
優秀な貯蔵の安定性
顕著な水平になる性能
優秀なanti-interference性能
◎公式を推薦しなさい:
NH0308/TGIC
| NH0308 | TGIC | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0308/HAA
| NH0308 | T-105 | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
◎指定I

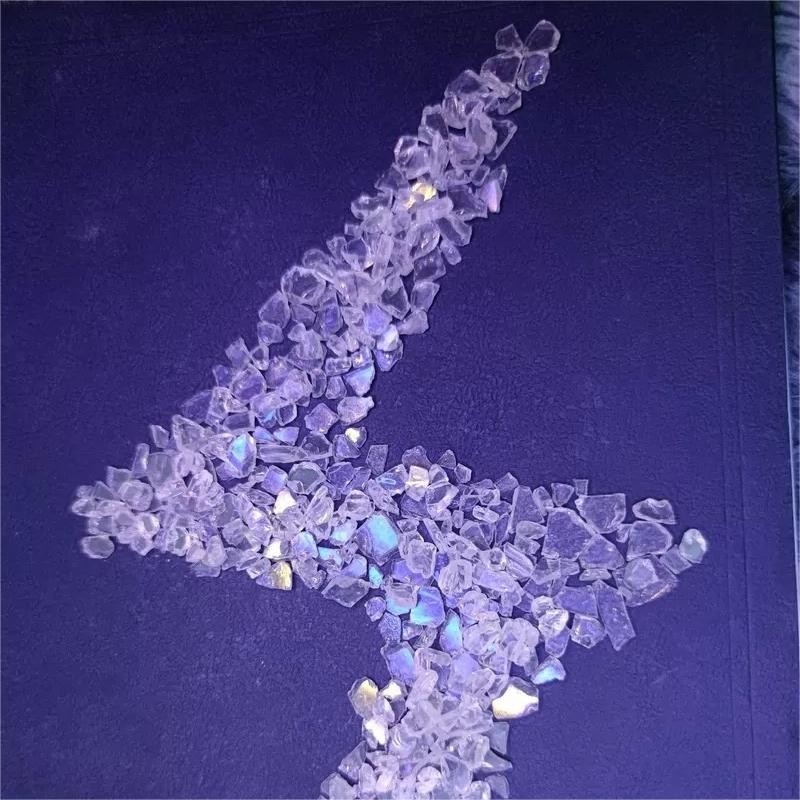

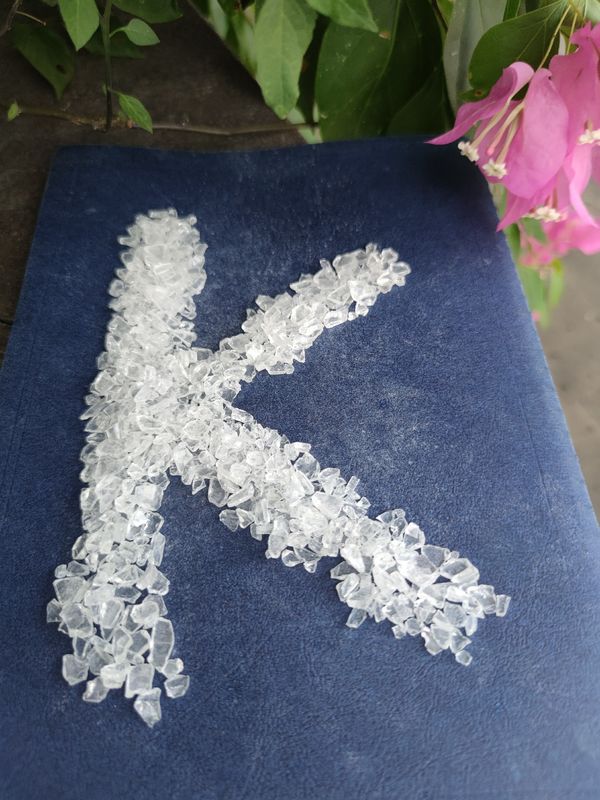

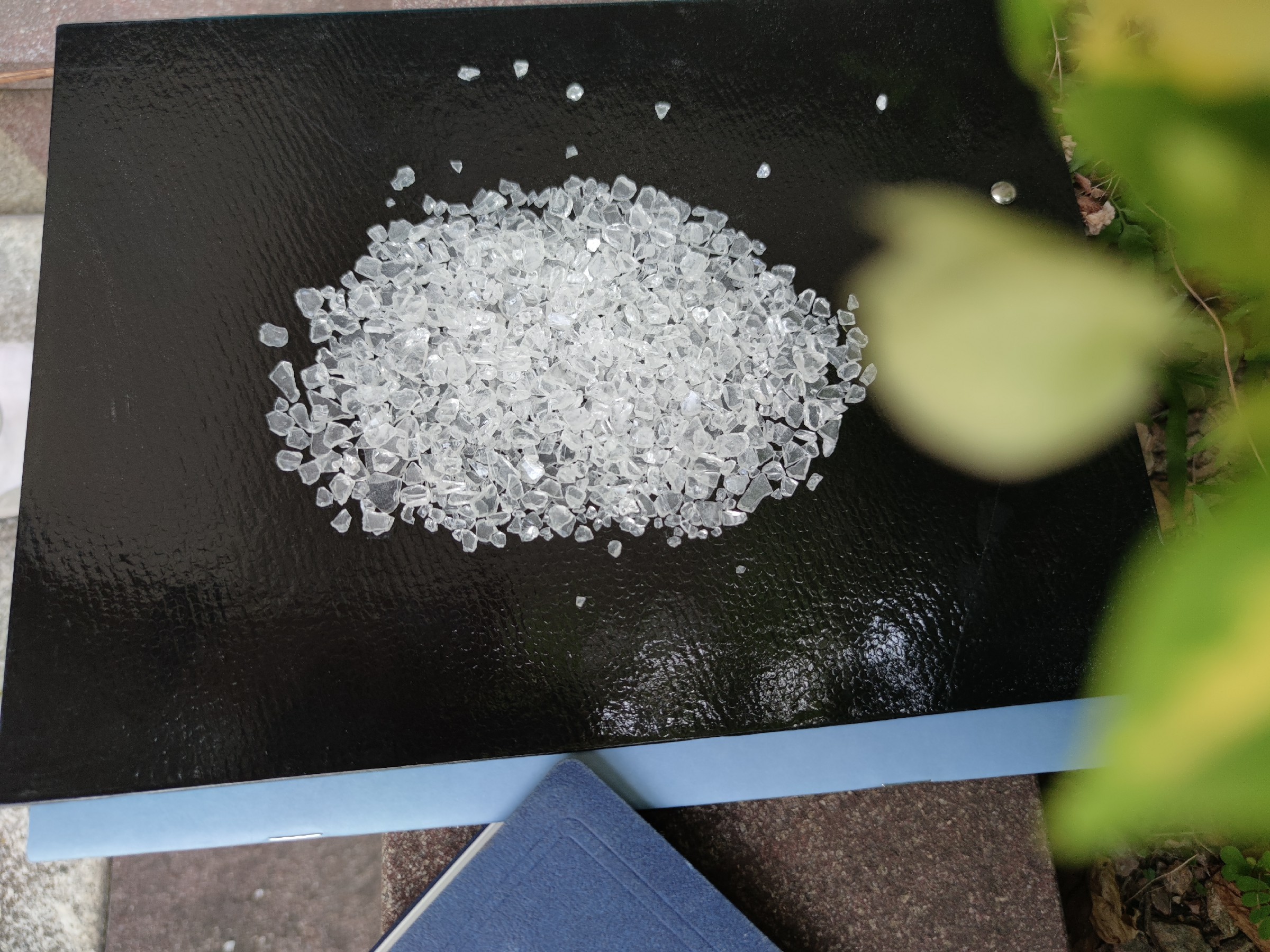

| 出現 | 白いですか薄黄色の透明な薄片 |
| 酸第（mgKOH/g） | 30~36 |
| 柔らかくなるポイント（℃） | 105~115 |
| ガラス転移の臨時雇用者。（℃） | | 63 |
| 溶ける粘着性（ICI、mPa·s/200℃） |
3200±1000 |
| 180℃ （s、7% TGIC）の反応 |
200±100 |
| 条件の治癒 |
200℃×10min （TGIC） 180℃×10min （HAA） |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◇指定II:
| 放出の状態 | 2ねじ押出機 | |
|
ジャケットの温度 |
100~110℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 60~80μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、TGIC、秒） | 300~450 |
|
ゲルの時間（180℃、T-105、秒） |
150~300 |
|
| 横の流れ（180℃、mm） | 25~30 | |
| 光沢（60°） | ≥80% | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） |
パス |
|
◇より多くのコード:
| コード | 比率 | 治療周期 |
AV （mgKOH/g） |
粘着性 （mPa.s/200ºC） |
Tg （ºC） |
反応（s/180ºC） | 特性 |
| PC3303 | 93/7 | 250ºC*1.5min | 30~37 | 3500~6500 | ~60 | 50-150 | コイルの塗布、高い柔軟性および優秀な機械特性のために適した。 |
| NH4306 | 93/7 | 200ºC*10min | 29~35 | 4500~6500 | ~66 | 200-360 | よい天気の抵抗および優秀で全面的な性能。 |
| NH0307 | 93/7 | 200ºC*10min | 30~36 | 2600~4600 | ~63 | 140-340 | 高いコスト パフォーマンス、よい貯蔵の安定性および優秀なマットの性能。 |
| NH0308 | 93/7 | 200ºC*10min | 30~36 | 2200~4200 | ~63 | 100-300 | 高いコスト パフォーマンス、優秀な貯蔵の安定性、顕著な水平になる性能および優秀なanti-interference性能。 |
◇注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◇企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
