| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH0307 |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10営業日 |
| 支払条件: | L/C、D/P、D/A、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治療のタイプ: | 93/7ポリエステルTGICか95/5ポリエステルHAA | 治療の条件: | 200℃×10min （TGIC）または180℃×10min （HAA） |
|---|---|---|---|
| 酸第（mgKOH/g）: | 30-36 | 粘着性（mPa·s/200℃）: | 3600±800 |
| 軟化点(℃): | 105~115 | ガラス転移の臨時雇用者。（℃）: | | 63 |
| 特徴: | 高い費用性能 | 適用: | TGICおよびHAAの両方粉ののためコーティング |
| ハイライト: | HAA 93/7 TGICポリエステル樹脂,光沢度の高いTGICポリエステル樹脂 |
||
光沢度の高い粉のコーティングのための93/7のTGICポリエステル樹脂を安価
◎導入
NH0307はTGICおよびHAAの両方粉ののために設計されている飽和させたポリエステル樹脂塗装システムである。
功妙粉のコーティングの開発の方向の1つは、粗い基質をカバーするすなわち、マット、光沢度の高く、高く明るい色、金属のフラッシュおよびパターンが付いている粉のコーティングを開発するためにである。光沢度の高い粉のコーティングは優秀で装飾的な特性のために多くの顧客によって受け入れられ、粉のコーティングの市場の大きい割合を占める。
光沢度の高い粉のコーティングの光沢に影響を与える多くの要因がある。粉のコーティングのfilm-forming材料として（ポリエステル、エポキシ、等のような）、粉のコーティングの治癒プロセスの間の優秀な水平になる性能は光沢度の高い粉のコーティングを作り出す主要な要因である。水平になることへの最高の抵抗は粉のコーティングの溶解の粘着性であり、低い粘着性の樹脂の水平になる性能は高い粘着性の樹脂のそれよりよい。従って、光沢度の高い粉のコーティングを作り出すために原料（すなわち方式）およびポリエステル樹脂のプロセスの適度な選択によって低い粘着性および狭い分子量配分を用いるポリエステル樹脂を作り出すことは非常に重要である。
◎基本的な特徴
高い費用性能
優秀な貯蔵の安定性
顕著な水平になる性能
◎公式を推薦しなさい:
NH0307/TGIC
| NH0307 | TGIC | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 300 | 22.6 | 190 | 4 | 2 | 2.5 | / |
NH0307/HAA
| NH0307 | T-105 | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 300 | 15.8 | 190 | 4 | 2 | 2 | 2 |
◎指定I

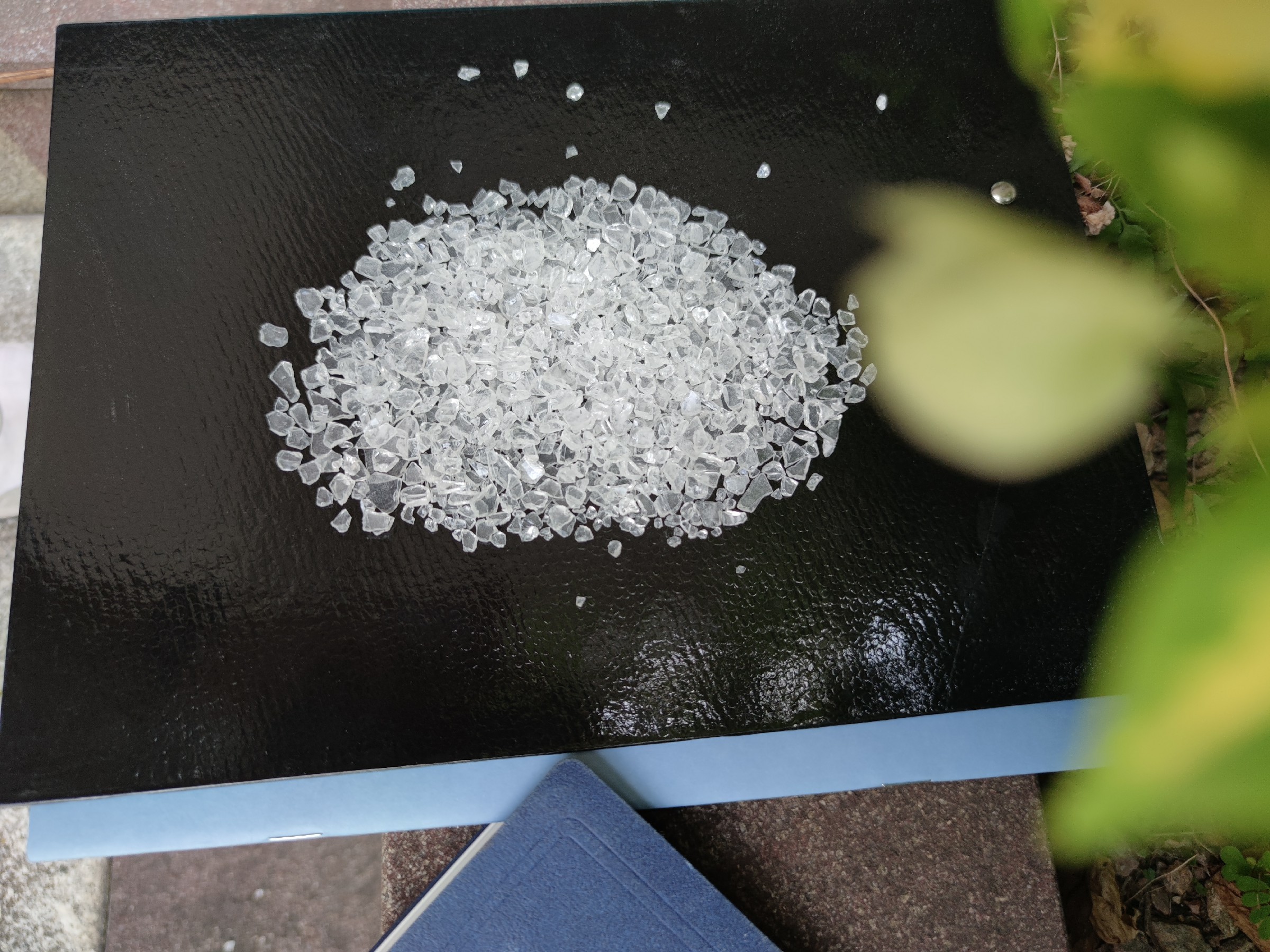

| 出現 | 白いですか薄黄色の透明な薄片 |
| 酸第（mgKOH/g） | 30~36 |
| 柔らかくなるポイント（℃） | 105~115 |
| ガラス転移の臨時雇用者。（℃） | | 63 |
| 溶ける粘着性（ICI、mPa·s/200℃） |
3600±800 |
| 180℃ （s、7% TGIC）の反応 |
240±100 |
| 条件の治癒 |
200℃×10min （TGIC） 180℃×10min （HAA） |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◇指定II:
| 放出の状態 | 2ねじ押出機 | |
|
ジャケットの温度 |
110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 60~80μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 300~450 |
| 横の流れ（180℃、mm） | 26~30 | |
| 光沢（60°） | ≥80% | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） |
パス |
|
◇より多くのコード:
| コード | 比率 | 治療周期 |
AV （mgKOH/g） |
粘着性 （mPa.s/200ºC） |
Tg （ºC） |
反応（s/180ºC） | 特性 |
| PC3303 | 93/7 | 250ºC*1.5min | 30~37 | 3500~6500 | ~60 | 50-150 | コイルの塗布、高い柔軟性および優秀な機械特性のために適した。 |
| NH4306 | 93/7 | 200ºC*10min | 29~35 | 4500~6500 | ~66 | 200-360 | よい天気の抵抗および優秀で全面的な性能。 |
| NH0307 | 93/7 | 200ºC*10min | 30~36 | 2600~4600 | ~63 | 140-340 | 高いコスト パフォーマンス、よい貯蔵の安定性および優秀なマットの性能。 |
| NH0308 | 93/7 | 200ºC*10min | 30~36 | 2200~4200 | ~63 | 100-300 | 高いコスト パフォーマンス、優秀な貯蔵の安定性、顕著な水平になる性能および優秀なanti-interference性能。 |
◇注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◇企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
