| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| モデル番号: | HH2686 |
| 最小注文数量: | 1000キロ |
| 価格: | negotiable |
| パッケージの詳細: | 25kg/PE袋、875KG/パレット、17,500KG/20GP |
| 受渡し時間: | 10営業日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 80,000トン/年 |
| 指定: | 雑種の治療 | 酸価値（mgKOH/g）: | 52.5~57 |
|---|---|---|---|
| 粘着性（130°c）: | 3000~4500 | 比率: | 60/40 |
| 融点（°C）: | 93~103 | 特性: | 優秀な流れ、よいマットの性能 |
| ハイライト: | 速い治癒はコーティング ポリエステル樹脂を粉にする,雑種コーティング ポリエステル樹脂60/40を粉にしなさい |
||
速い治癒の雑種の粉のコーティングのための60/40のポリエステル エポキシ樹脂
◇導入:
HH2686は60/40粒の雑種の粉のコーティングのために設計されているcarboxylポリエステル樹脂である。
コーティングのいわゆる水平になる特性はコーティングが加えられた後コーティングのフィルムの滑らかで、滑らかな状態を示す。よいの表面は特性を水平にしてオレンジの皮、はけ目、さざ波および収縮の穴のような不規則性がないべきである。
粉のコーティングの水平になることに影響を与える要因は主に3つの面を含んでいる:
1. 添加物を水平にすること:粉のコーティングの方式に適切な水平になる添加物を加えなさい。粉のコーティングが溶けるとき、これらの添加物はすぐにコーティングの表面張力を減らす、促進する、皮のようなオレンジ表面欠陥治癒およびフィルムの形成の前のコーティングの急速な流れを、はけ目、さざ波、収縮の穴、等を除去するか、または減らすことができる。
2. 粉のコーティングの溶解の粘着性:thermosetting粉のコーティングのために、反作用を治すcross-linkingと共に溶解の流れの過程において、より速く水平になる性が制限されればより短い流れの時間より速いシステムの粘着性上がればより速い治癒の反作用より高い温度。従って、粉のコーティングの溶解の粘着性は正確にコーティングのフィルムの最終的な水平になる特性を反映できないしコーティングのフィルムの水平になる特性に対する焼けるプロセス、暖房率、cross-linkingの治癒温度、等の効果は同時に考慮されなければならない。
3. ベーキング プロセス:粉のコーティングが加えられた、熱する率にコーティングの水平になることのかなりの影響がある後ベーキングの間に熱するプロセスがあり;異なった熱する率の下、温度の動的粘着性の変更。傾向は基本的に同じである、次に粘着性が温度の増加と減り、最小値に達するcross-linkingの反作用によって引き起こされる温度の増加を用いるすなわち、始め、および粘着性の増加。より高い対応する温度粘着性の最小値より小さく、熱する率、もっと重大により速く、よりよくコーティングのフィルムの治癒およびよりよいコーティングのフィルムの水平になること。
◇基本的な特徴:
優秀な水平になること
顕著な機械特性
よい化学抵抗
よい貯蔵の安定性
◇指定:

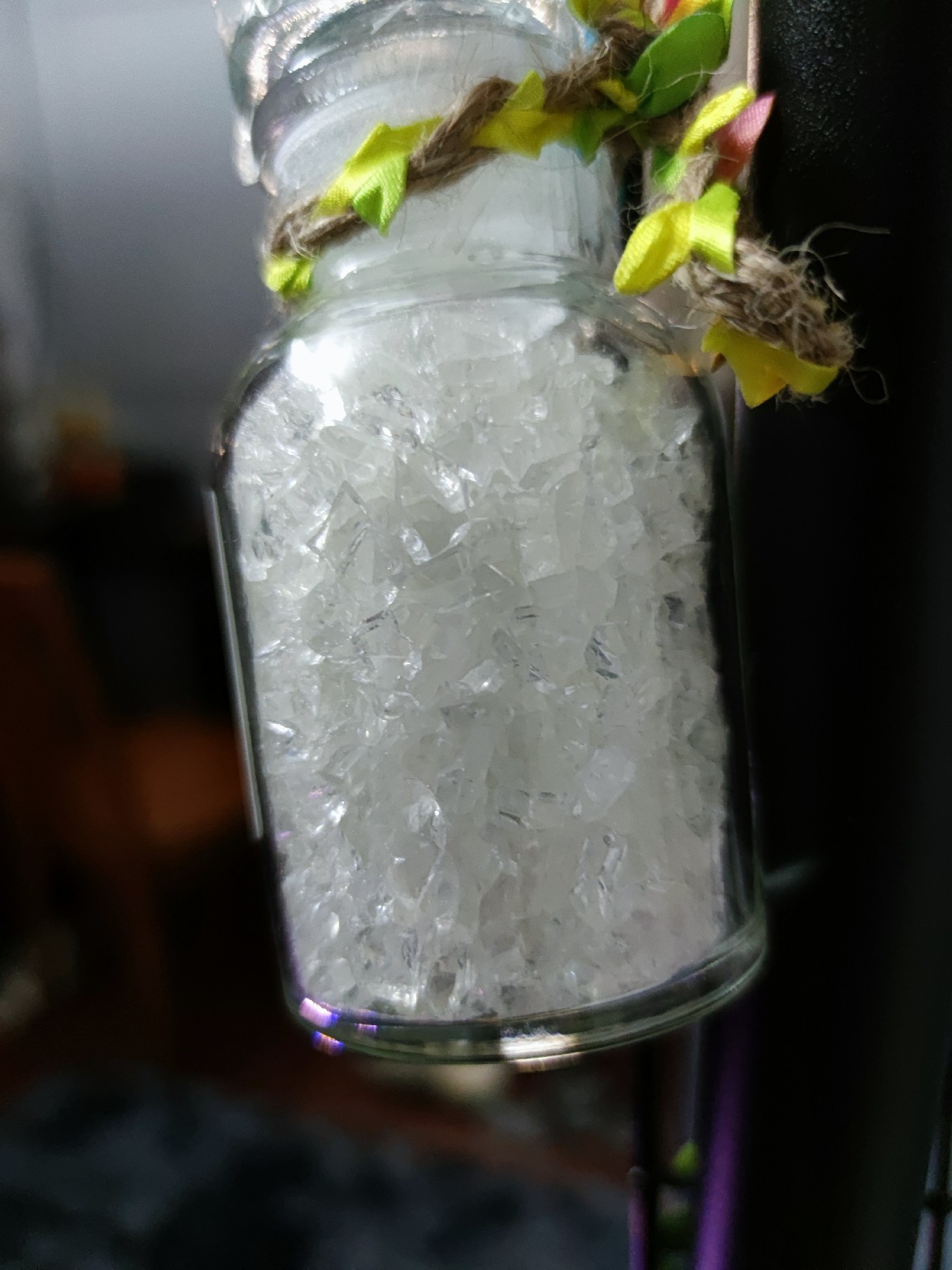

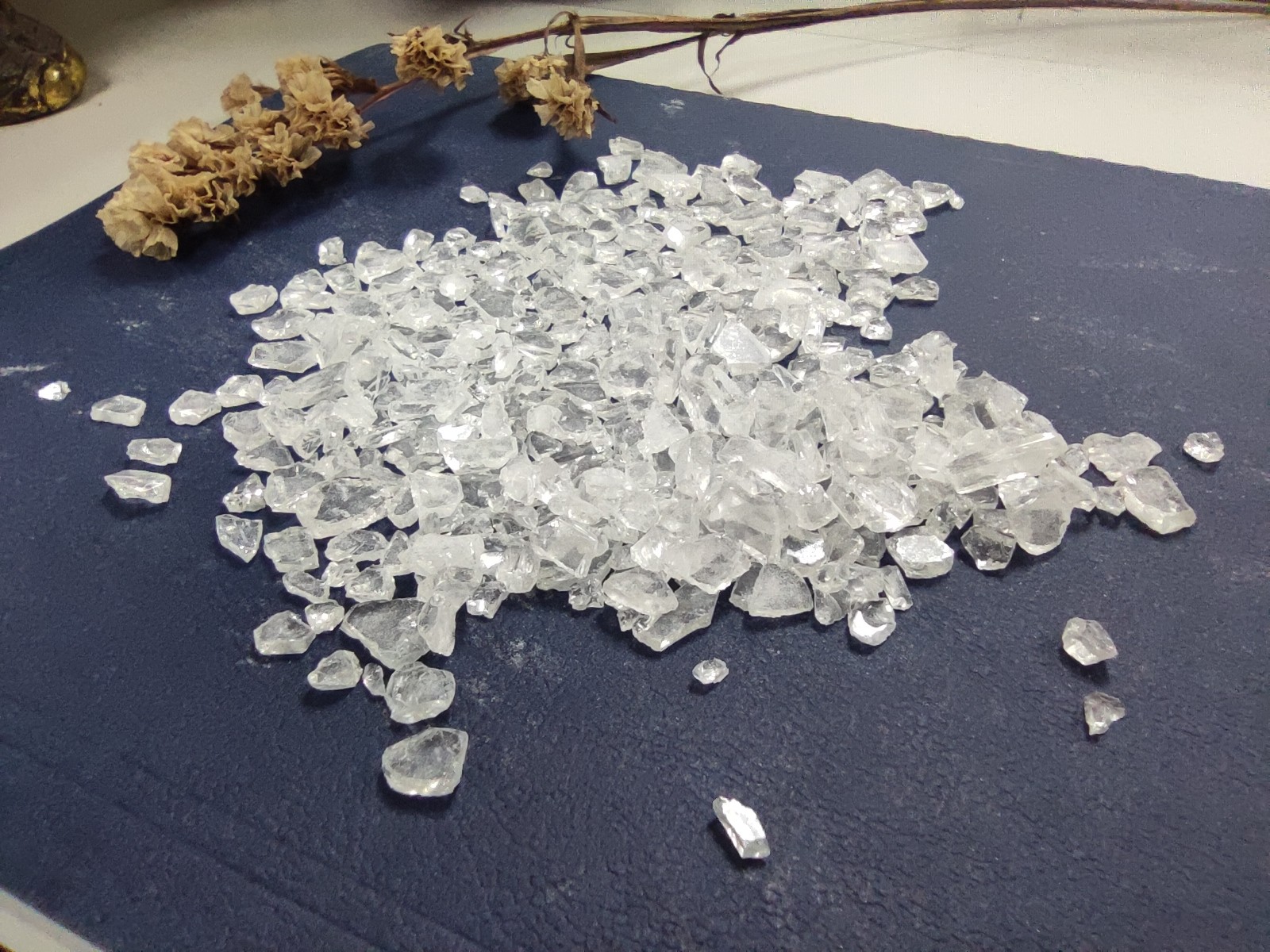

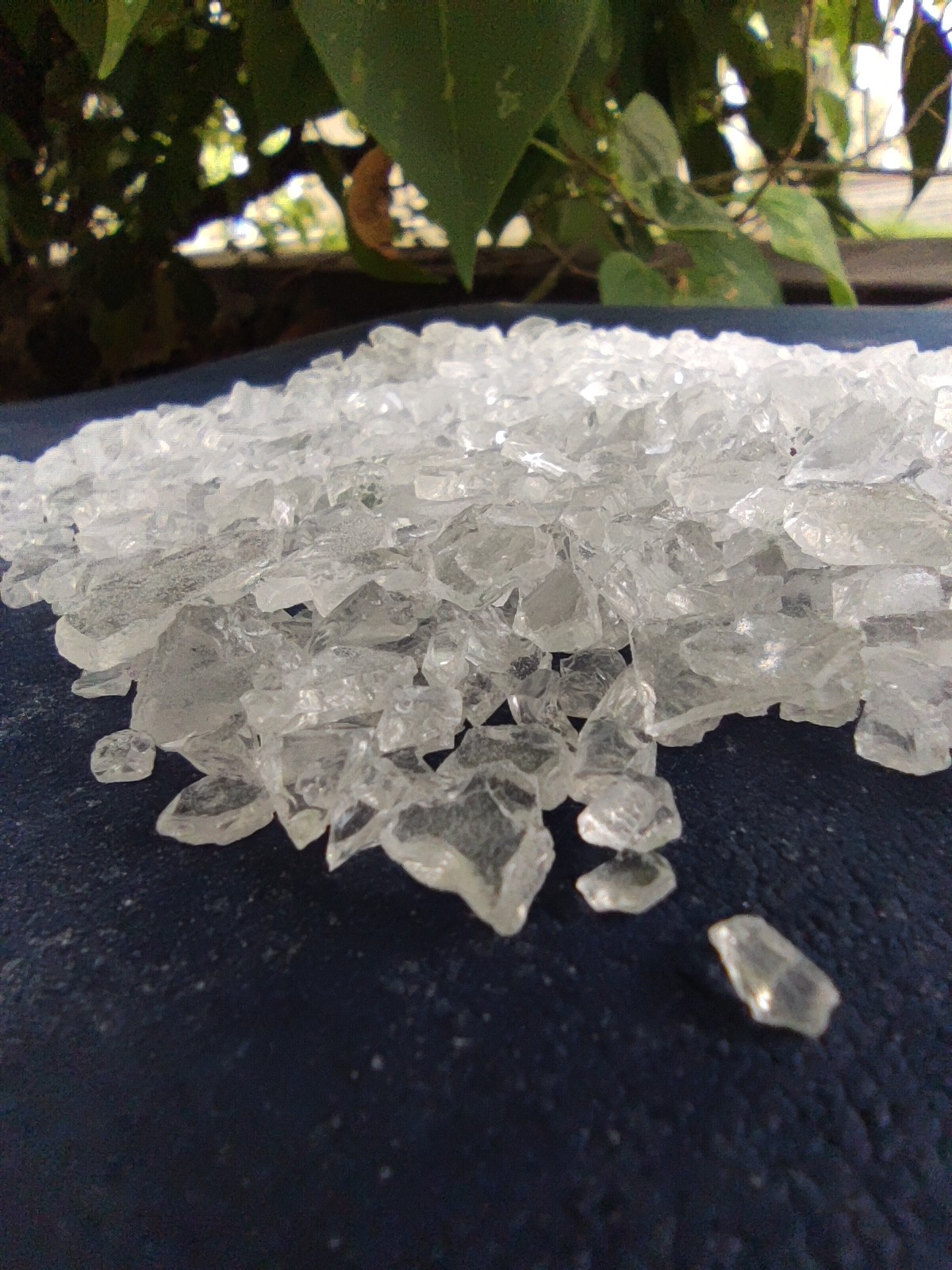

| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:3 |
| 酸第（mgKOH/g） | 52.5~57 |
| 柔らかくなるポイント（℃） | 93~103 |
| ガラス転移の臨時雇用者。（℃） | ~55 |
| 溶ける粘着性（ICI、mPa·s/200℃） | 3000~4500 |
| 180℃ （s、エポキシ40%）の反応 | 170~300 |
| 条件の治癒 | 180℃×15minか200℃×10min |
| パッケージ | PE袋、純重量25kg±0.1kg/袋 |
◇公式を推薦しなさい:
| 材料 | HH2686 | E12 | 注入口及び顔料 | 水平になること | 安息香 | 701 |
| 方式 | 360 | 240 | 383 | 8 | 4 | 5 |
◇放出の状態:
2ねじ押出機
地帯I:90~110℃地帯II:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~70μm
Degreased鋼鉄を冷間圧延した:0.5mm
◇フィルムの特性:
| ゲルの時間（180℃、秒） | 220~320 |
| 横の流れ（180℃、mm） | 28~30 |
| 光沢（60°） | ≥90% |
| 曲がること（φ1mm） | パス |
| 接着剤（1mm、等級） | 0 |
| 鉛筆の硬度 | ≥1H |
| 影響（50kg·cm） | パス |
◇より多くのコード:
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| HH2682 | 60/40 | 180℃*10min | 47~55 | 2500~4500 | ~56 | 150-250 | 速い治療の公式のため。高いTg、優秀な流れおよびよい機械特性。 |
| HH2683 | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 90-150 | よい流れ、よい化学抵抗および機械特性が付いている一般目的の樹脂。 |
| HH2683B | 60/40 | 180℃*15min | 47~55 | 2500~3500 | ~54 | 120-180 | HH2683の非錫版。 |
| HH2685 | 60/40 | 180℃*20min | 47~55 | 2500~3500 | ~58 | 200-300 | 光沢度の高い優秀な流れ。合金の車輪ハブの粉のコーティングのために適した。 |
| HH2608 | 60/40 | 200℃*15min | 50~60 | 2500~4500 | ~55 | 250-450 | 顕著な流れ、光沢度の高く、優秀な機械特性。 |
| HH2686P | 60/40 | 200℃*10min | 50~60 | 2500~4500 | ~55 | 240-360 | 一般目的の樹脂。優秀な流れおよび強いanti-interference能力。特性のよいバランス。マットの粉のコーティングのために適した。 |
| HH2687 | 60/40 | 200℃*10min | 51~66 | 3000~5000 | ~60 | 200-300 | 高いTgの優秀な流れ、よい機械特性。 |
注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
