| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH3382 |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、D/A、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治されたタイプ: | 93/7のPolyester/TGICシステム | 治された条件: | 200℃×10min |
|---|---|---|---|
| 酸第（mgKOH/g）: | 35-38 | 粘着性（mPa·s/200℃）: | 3300-3900 |
| 柔らかくなるポイント（℃）: | 105~115℃ | ガラス転移の臨時雇用者。（℃）: | | 63℃ |
| 特徴: | 速い治癒および優秀な天候の抵抗 | 適用: | 速い治癒TGICの粉の塗装システムのため |
| ハイライト: | 飽和させたTGICポリエステル樹脂,速い治癒TGICポリエステル樹脂 |
||
速い治癒の粉の塗装システムのための93/7の耐久の飽和させたTGICポリエステル樹脂
◎導入
NH3382は主に速い治癒polyester/TGICの粉の塗装システムで使用される飽和させたポリエステル樹脂、である。
粉のコーティングを早く治す使用はこうして大きく、大きい工作物の治るスプレーによい方向を提供する効率を治す問題を非常に解決し、粉の治癒時間を短くすることができる。
早く治癒の粉のコーティングのために、従来の概念は粉のコーティングの公式の設計の治癒の加速装置を加えることが容易に速い治癒の目的を達成できることである;但し、添加物の余分な信頼は頻繁に粉のベーキング、悪い熱貯蔵の性能、等の後で水平になり、黄色になり、そして衰退している貧乏人のような他の悪い批評を、持って来る。
粉のコーティングのポリエステルを早く治す使用は頻繁に次の面で助ける。例えば:（1）はそれにより硬度のようなコーティングのフィルムの機械特性、横に切られた付着および耐衝撃性を改善する架橋結合密度を、増加する;（2）は治癒温度を減らすか、または低温治るか、または急速な治癒を達成する治癒時期を短くする;（3））粉の溶け、水平になることを妨げ、質のサイズおよび三次元感覚の出現の制御を達成するため;（4）水平になっている間遅いですか中速の治癒システムと干渉し、明白な光沢を減らすため。
◎基本的な特徴
速い治癒
優秀な天候の抵抗および機械特性
よい水平になるおよび貯蔵の安定性
◎公式を推薦しなさい:
| NH3382 | TGIC | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎指定I

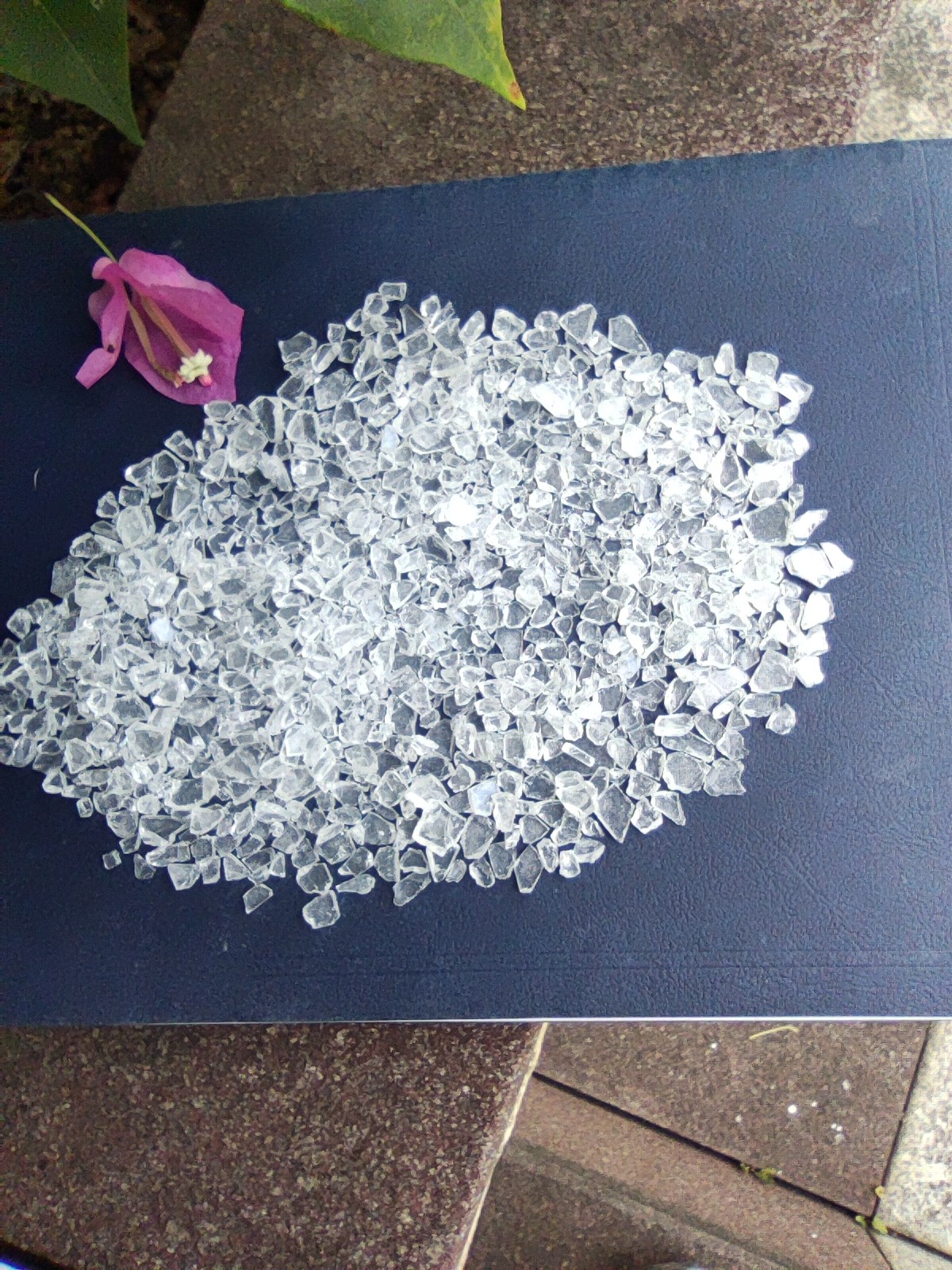

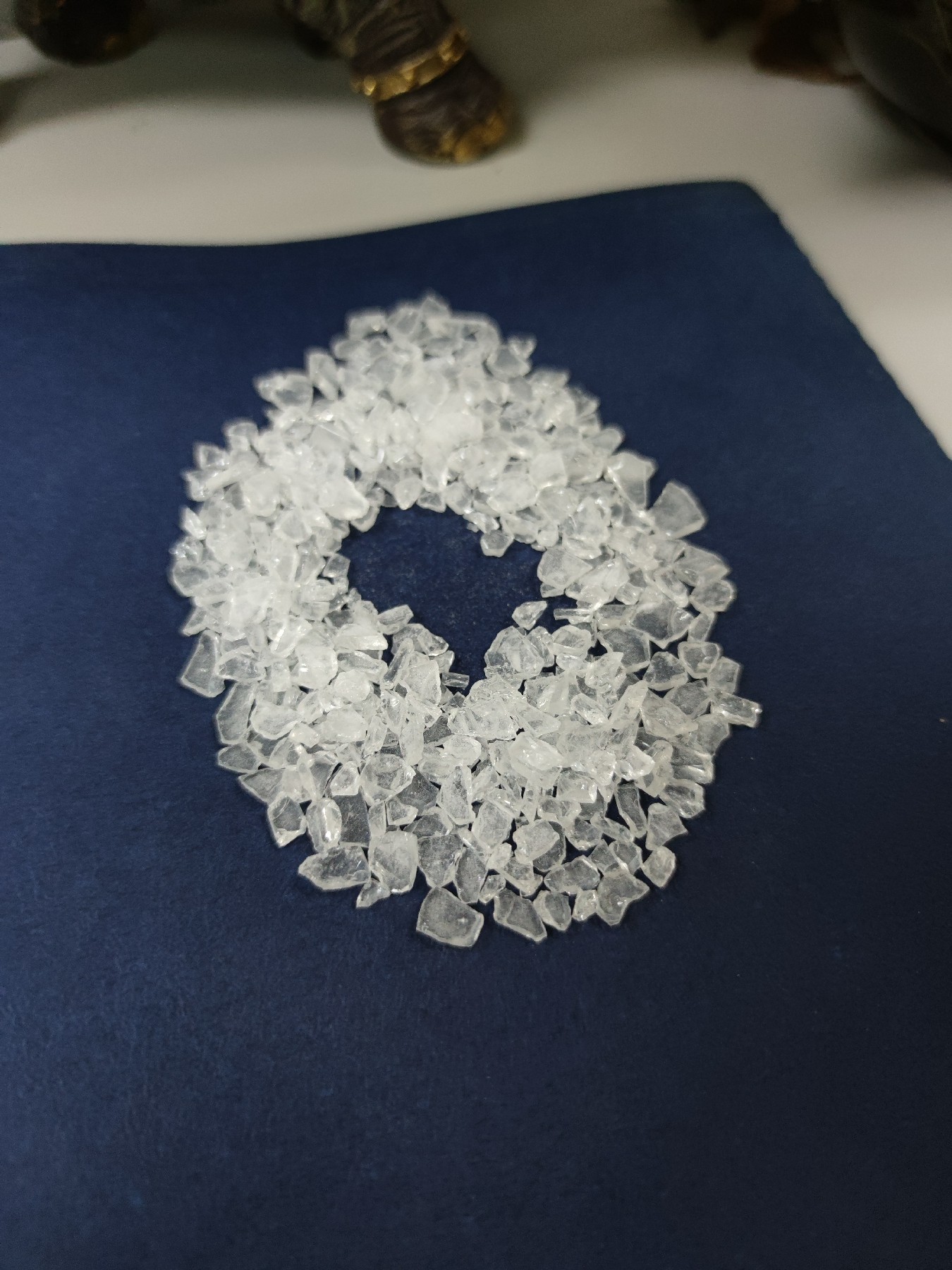

| 出現 | 白いですか薄黄色の透明な薄片 |
| 酸第（mgKOH/g） | 35~38 |
| 柔らかくなるポイント（℃） | 105~110 |
| ガラス転移の臨時雇用者。（℃） | ~65 |
| 溶ける粘着性（ICI、mPa·s/200℃） | 3300~3900 |
| 180℃ （s、7% TGIC）の反応 | 80~200 |
| 条件の治癒 |
200℃×10min |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◇放出の状態:
2ねじ押出機
ジャケットの温度:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~70μm
Degreased鋼鉄を冷間圧延した:0.5mm
◇フィルムの特性:
| ゲルの時間（180℃、秒） | 100~220 |
| 横の流れ（180℃、mm） | 23~26 |
| 光沢（60°） | ≥85% |
| 曲がること（φ1mm） | パス |
| 接着剤（1mm、等級） | 0 |
| 鉛筆の硬度 | ≥1H |
| 影響（50cm） |
パス |
◎より多くのコード
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | 速い治療の公式のために適した。優秀な屋外の耐久性。 |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | 概要の工業製品、特に砂の質の粉のコーティングのために適した。よい機械特性。 |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | 概要の工業製品のために適した。よい流れおよび機械特性。 |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | 適当な治癒の速度、よい抵抗および貯蔵の安定性を風化させる。 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
