| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| モデル番号: | NH6588T |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治されたシステム: | 95:5 HAAポリエステル システム | 条件の治癒: | 200℃/10min |
|---|---|---|---|
| 酸第（mgKOH/g）: | 32-38 | 粘着性（mPa·s/200℃）: | 2200±800 |
| 柔らかくなるポイント（℃）: | 100~110 | ガラス転移の臨時雇用者。（℃）: | | 62 |
| 特徴: | 極度の耐久のweatherablityおよび優秀な流動性 | 使用法: | 200℃で治るべきPrimid XL 552の粉のコーティングのため |
| ハイライト: | 95/5 HAAポリエステル,Primidの粉のコーティングはHAAポリエステルを治した |
||
200℃で治るPrimidの粉のコーティングのための95/5 HAAポリエステル樹脂
◎導入
NH6588Tは200℃で治るべきPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。
polyester/TGICシステム粉のコーティングのfilm-forming物質は主にポリエステル樹脂であり、ポリエステル樹脂の性能は粉のコーティングの性能を定める。ポリエステル樹脂はpolyolの高温凝縮によってなされ、polyacid線形かわずかに分岐させたheterochainポリマー混合物である。ポリエステル樹脂の分子構造、粉のコーティングの限定が原因で使用の過程において悪い風化の性能の欠陥を、主にのための示す:密度を架橋結合する粉のコーティングは低い、支払能力がある抵抗、熱抵抗である粗末である;粉のコーティングのfilm-forming材料は加水分解に傾向がある多数のエステル結束を含んでいる;粉のコーティングは不飽和結束に終って「β除去」の、起こること容易な少数のヒドロキシルを反作用含んでいる。粉のコーティングの使用の過程において、それはライトに応じて、湿気、酸素、化学媒体、生物量の酵素の分解およびライト、変色の損失をもたらす他の環境要因チョークで書き、水ぶくれが生じ、皮をむく、および粉のコーティングの適用範囲を限る他の老化する現象あり。
NH6588Tはproblmesの上で極度の耐久のweatherablity、それを解決できる特色にする。
◎基本的な特徴
極度の耐久のweatherablity
優秀な流動性
◎指定:

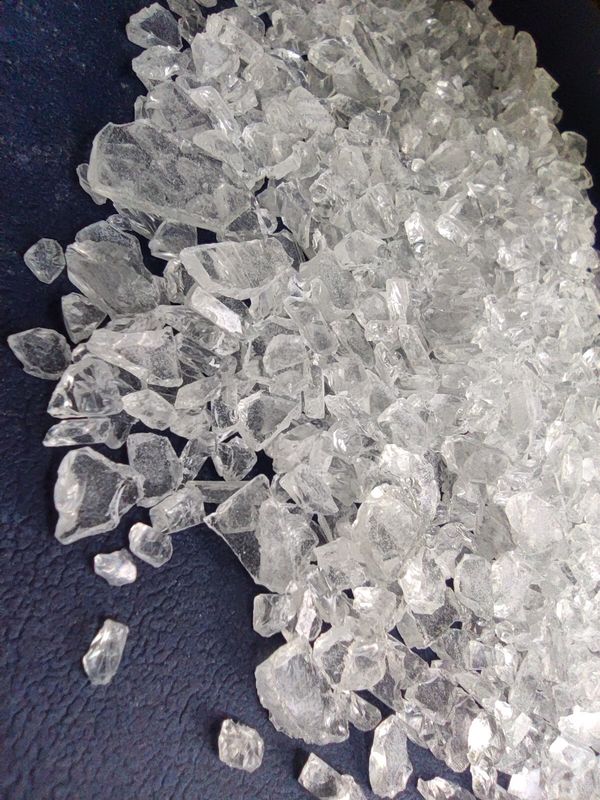

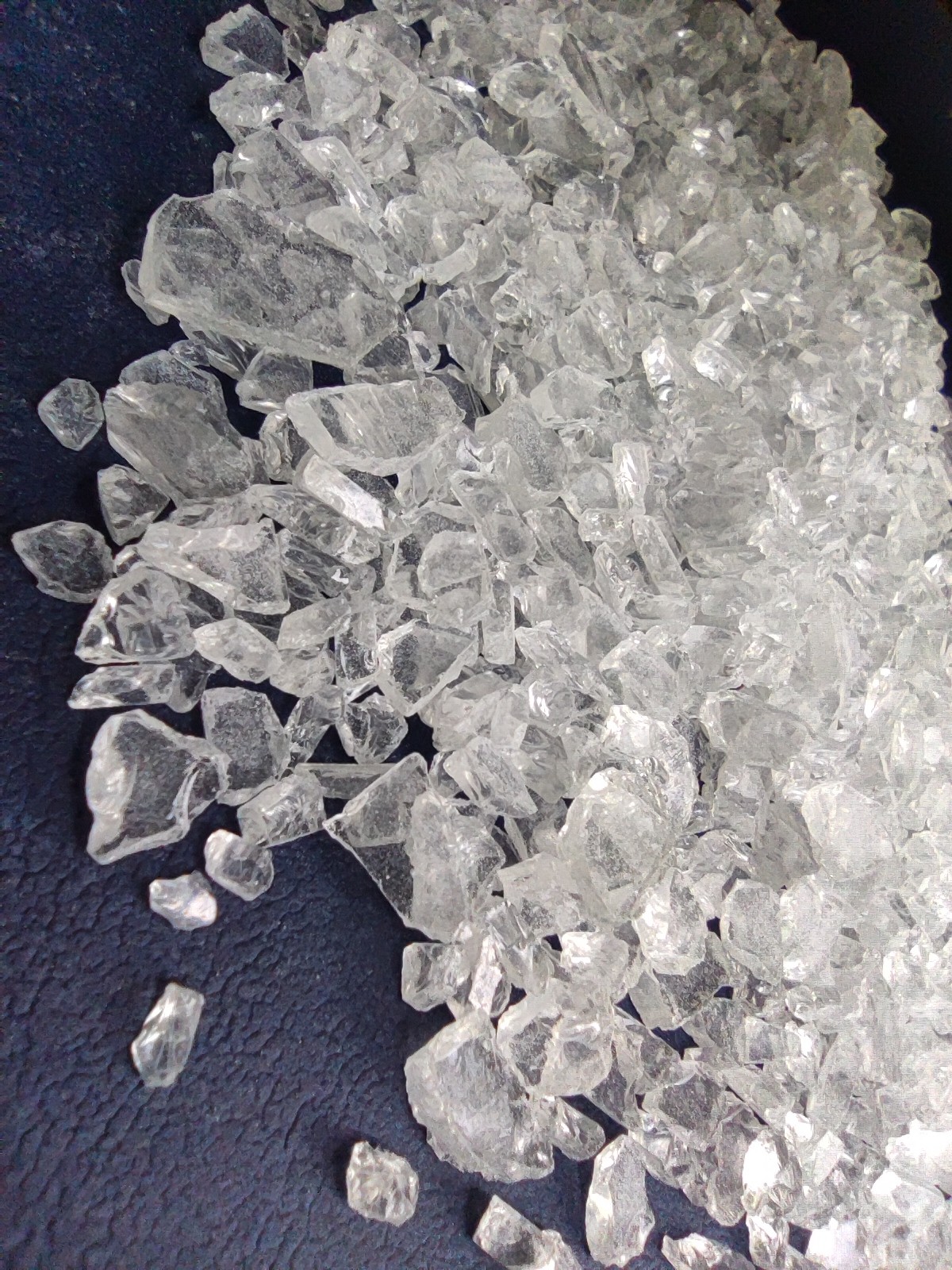

| 出現 |
浅い黄色の薄片 |
|
色（50% DMF） |
最高:3 |
| 酸価値（mgKOH/g） | 32~38 |
| 柔らかくなるポイント（℃） | 100~110 |
| ガラス転移の臨時雇用者。（℃） | ~62 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） |
2200±800 |
| 180℃ （s、5% XL552）の反応 |
240~480 |
| 条件の治癒 |
200℃×10min |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◎公式を推薦しなさい:
| NH6588T | XL552 | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎放出の状態:
2ねじ押出機
地帯I:90~110℃地帯II:100~110℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◎適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~100 μm
Degreased鋼鉄を冷間圧延した:0.5mm
◎フィルムの特性:
| ゲルの時間（180℃、秒） | 240~360 |
| 横の流れ（180℃、mm） | 27~31 |
|
光沢（60°） |
≥85% |
| 接着剤（1mm、等級） | 0 |
| 鉛筆の硬度 | 1H |
| 影響（50cm） | パス |
|
貯蔵テスト（40℃、24hr） |
よい |
◎注目:
すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎より多くのコード:
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH6582 | 95/5 | 180℃*10min | 30~35 | 4600~6000 | ~61 | 150~220 | よい貯蔵の安定性、優秀な機械特性およびよい屋外の耐久性。 |
| NH6583 | 95/5 | 180℃*10min | 30~35 | 2500~3500 | ~56 | 200~290 | 非常によい流れ、優秀な機械厚いフィルムで自由な特性およびピンホール。 |
| NH6584 | 95/5 | 180℃*10min | 30~36 | 2200~4200 | ~60 | 200~400 | 顕著な流れ、優秀な機械特性、費用のeffeciency。 |
| NH6586-2 | 95/5 | 180℃*10min | 30~35 | 3000~4000 | ~59 | 280~480 | よい貯蔵の安定性、優秀な流れおよび機械特性。 |
| NH6586PT | 95/5 | 180℃*10min | 30~37 | 3000~5000 | ~58 | 220~340 | よい水平になるおよび天候の抵抗、優秀な機械特性および反厚いフィルムで自由な黄色になること、ピンホールおよびよい貯蔵の安定性。 |
| NH6587 | 95/5 | 180℃*10min | 30~36 | 5000~7000 | ~67 | 120~280 | 優秀な貯蔵の安定性および機械特性、よい屋外の耐久性および流れ。 |
| NH6588T | 95/5 | 200℃*10min | 32~38 | 1400~3000 | ~62 | 240~280 | 極度の耐久のweatherablityおよび優秀な流動性。 |
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
私達はISO9001およびISO14000、ISO18001、RoHS、ULの証明およびQUALICOATの証明書得た。優秀な、安定した質が原因で、私達のプロダクト高い評判をおよび海外は常に自宅で楽しみ、30ヶ国以上に販売された。
ポリエステル樹脂の枝は2000年に創設され、今80,000トン上の年間生産量の2つの工場が（トンコワンの工場およびTaiXingの工場）あり、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。私達の顧客はAKZO、PPG、トラ、PROTECH、日本、OXYPLAST、JOTUN、SHERWIN、VALSPAR、SINTERPLAST、等のような世界に多くのトップ層の粉の製造業者を含める。
私達は「質の営利原則で絶え間なくでしたり生命、一流の技術、一流の質、一流の費用および一流のブランドに付着する」付く。私達は国内および外国に顧客にサービスおよび解決の大ぞろいを提供することを望み、あなたとの華麗な未来に一緒に前に進むことを望む。
