| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH6582T |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治療のタイプ: | 95/5 HAAポリエステル樹脂 | 治療時間: | 180℃×10min |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 30-35 | 粘着性（200℃の円錐形/版、mPa·s）: | 5400±800 |
| 柔らかくなるポイント: | 100~110℃ | ガラス転移点: | ~61℃ |
| 特性: | 優秀な機械特性 | 適用: | 95:5のPrimid XL 552の粉のコーティングのため |
| ハイライト: | Primidはポリエステル樹脂を飽和させた,治された粉のコーティングはポリエステル樹脂を飽和させた |
||
95:5 Primidは180℃のためのポリエステル樹脂を治した粉のコーティングを飽和させた
◎導入
NH-6582TはtriboのchargerableタイプのNH6582、180℃で治るべき95:5のPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。
Tのモデルは摩擦銃によって吹きかけることができるこのポリエステル樹脂と作られる粉のコーティングを示す。
粉のコーティングと記事に一般に静電気のコーティングが含まれ、-ベッドのコーティング流動性にされる塗る方法は。静電気のコーティング方法では、使用される結合の粒子の包含による焼かれたコーティングの減らされた滑らかさに終って粉のコーティングの平均粒度は通常粉のコーティングの粒子を固めがちであるより少しまたは30 μmである。なお、粉の形態の粉のコーティングの流動率は低い滑らかさのコーティングに終って上塗を施してある目的が均一に塗ることができないように減る。一方では、平均粒度の大きいより30のμmが付いているコーティングに大きいinterparticle空間の形成で焼けることの後で、付く減らされた傾向が起因したあったが。薄く適用されて（約50の[mu] mまたはより少なく）、生じるコーティングは焼けることの後でより少なく滑らかである。
ポリエステル統合の方式を最大限に活用することによって、NH-6582Tは上記の問題を解決できる。厚いフィルムを加えるときNH-6582Tによって準備される粉のコーティングにピンホールがない。
◎基本的な特徴
優秀な機械特性
よい反黄色になること
厚いフィルムで自由なピンホール
よい風化の抵抗および貯蔵の安定性
◎公式を推薦しなさい:
NH-6582T/HAA
| NH6582T | Primid XL-552 | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎指定:

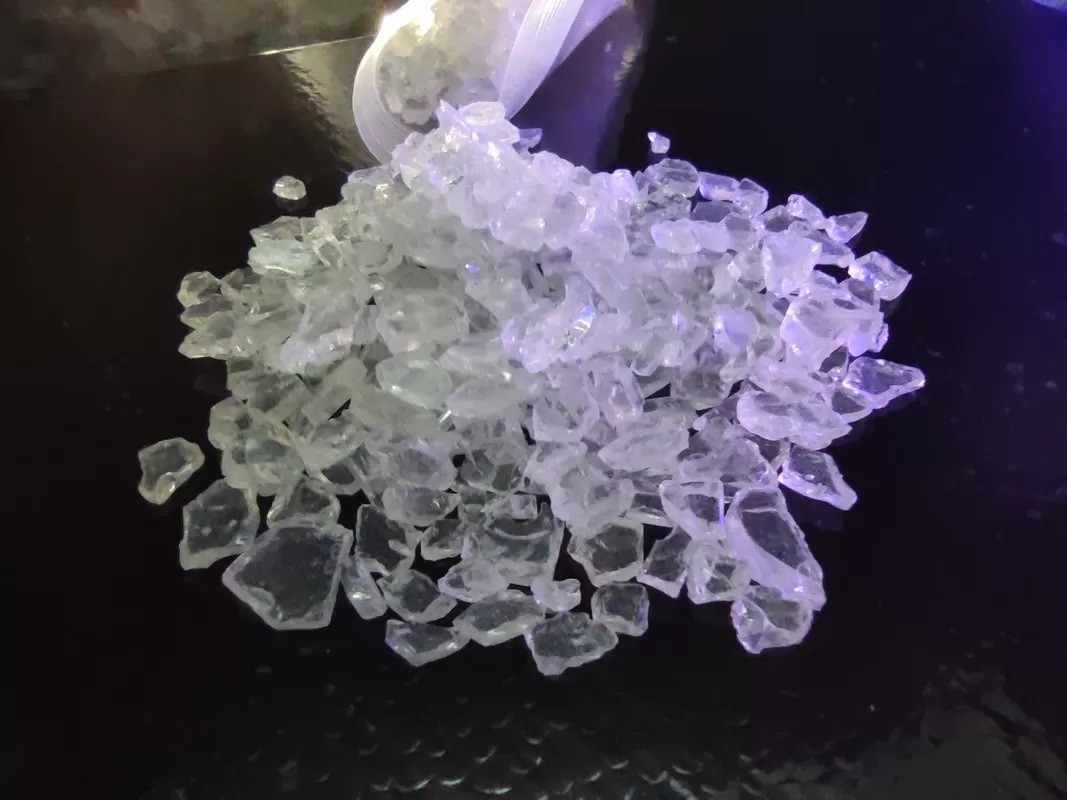

| 出現 | 白いですか浅い黄色の透明な薄片 |
| 色（50% DMF） | 最高:2 |
| 酸価値（mgKOH/g） | 30~35 |
| 柔らかくなるポイント（℃） | 100~110 |
| ガラス転移の臨時雇用者。（℃） | ~61 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 5400±800 |
| 180℃ （s、5% XL552）の反応 | 185±35 |
| 条件の治癒 | 180℃×10min |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◎指定II:
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~70μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 120~200 |
| 横の流れ（180℃、mm） | 23~27 | |
| 光沢（60°） | ≥85% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎注目:
すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。
◎企業収益:
Kinteの文書の科学技術Co.、株式会社は中国Machinery Industry Corporation （直接2021年に世界の上500の中の284をランク付けするSASACによって管理される主国有国営企業）に従属である。それは中国の国民の電気器具の研究所Co.、株式会社（標準的なコードの下に国民のハイテクな企業である:688128）、SSEの星の市場のリストされた企業。環境に優しいコーティング（粉のコーティング、水上に浮かんだ産業コーティング）および粉のコーティングの樹脂のR & D、生産および販売に焦点を合わせて、会社は中国の環境に優しいコーティング工業のグローバル市場の競争力を改善することに努力している。今度はそれは中国の粉のコーティングのための環境に優しいコーティング、またポリエステル樹脂の技術開発のリーダーそして促進者に似合ってしまった!
2017年に、年次容量80000トンのの新しい生産の基盤はトンコワン、広東省の構造に入り、年間生産量は2020年の終りまでに120000トンに達し、道を全体的な多様化させた開発に開ける。
