| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO14000, ISO90001, Reach, Qualicoat, ROHS |
| モデル番号: | NH9205 |
| 最小注文数量: | 1000kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| 治療のタイプ: | 比率92/8のPolyester/TGIC | 治療時間: | 200℃×10min |
|---|---|---|---|
| 酸第（mgKOH/g）: | 40~45 | 粘着性（mPa·s/200℃）: | 3000~4000 |
| 特性: | 極度の耐久財、優秀な風化の抵抗 | 適用: | 熱伝達の印刷物の粉のコーティングのため |
| 180℃ （s、8% TGIC）の反応: | 140~260 | 光沢（60°）: | ≥85% |
| ハイライト: | 92/8のTGICポリエステル樹脂,熱移動TGICポリエステル樹脂 |
||
92/8のTGICポリエステル樹脂、熱移動の粉のコーティングのための極度の耐久財
◎導入
NH-9205は200℃で治るべき92/8粒のpolyester/TGICの粉のコーティングのためにcarboxylポリエステル樹脂設計したである。熱伝達の印刷の粉のコーティングのために適した。
粉のコーティングは有機溶剤を含まないし、建設機械、自動車、建築材料および環境の友情、高性能、経済および優秀な性能、4Eのすなわち、利点による他の屋外設備で広く利用されている。但し、気温、湿気および高い紫外線、粉のコーティングのような自然な要因の影響が原因で特別な屋外の使用の天候の抵抗のための高い条件を、特に持ちなさい。
ポリエステル樹脂の粉のコーティングの方式では、ポリエステル樹脂は主要なfilm-forming物質の1つであり、を50%以上説明する、ポリエステル樹脂の性能は粉のコーティングの性能の実現へキーである。従って、優秀な天候の抵抗の超天候抵抗力がある粉のコーティングのためのポリエステル樹脂およびよい機械特性は非常に必要である。
◎基本的な特徴
優秀な風化の抵抗
優秀な反黄色になることおよび水沸騰の抵抗
よい機械特性
よい貯蔵の安定性
◎公式を推薦しなさい:NH9205-TGIC
| NH-9205 | TGIC | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 |
| 552 | 48 | 383 | 8 | 4 | 5 |
◎指定I
| 出現 | 薄黄色か白く透明な薄片 |
| 色（50% DMF） | 最高:3 |
| 酸第（mgKOH/g） | 40~45 |
| 柔らかくなるポイント（℃） | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~63 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 3100~4100 |
| 180℃ （s、8% TGIC）の反応 | 140~260 |
| 条件の治癒 | 200℃×10分 |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◎指定II
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~70μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 240~360 |
| 横の流れ（180℃、mm） | 24~30 | |
| 光沢（60°） | ≥85% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（直接） | パス40のkg·cm | |
◎より多くのコード
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH9205 | 92/8 | 200℃*10min | 40~45 | 3000~4000 | ~63 | 140-260 | 熱伝達の印刷物の極度の耐久の粉のコーティングのために特に適した。 |
| NH9001 | 90/10 | 200℃*10min | 46~54 | 4300~5900 | ~65 | 25-75 | よい反黄色になることと低い光沢の極度の耐久の粉のコーティングのために乾燥混ぜられる。それはHAAシステムでまた使用できる。 |
| NH9508 | 95/5 | 200℃*10min | 19~25 | 4500~5500 | ~63 | 90-170 | |
| NH9307 | 93/7 | 200℃*10min | 30~36 | 3500~6500 | ~65 | 90-170 | 優秀な屋外の耐久性、反黄色になるおよび沸騰水の抵抗の極度の耐久の粉のコーティングのため。 |
| NH9306 | 93/7 | 200℃*10min | 30~36 | 3500~6500 | ~65 | 90-170 | 優秀な屋外の耐久性、機械特性、反黄色になるおよび沸騰水の抵抗の極度の耐久の粉のコーティングのため。 |
| NH9362 | 93/7 | 160℃*15min | 30~36 | 4000~6000 | ~60 | 40-120 | 低速のために優秀な屋外の耐久性、反黄色になるおよび沸騰水の抵抗の極度の耐久の粉のコーティングを焼きなさい。 |
◎注目:
すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

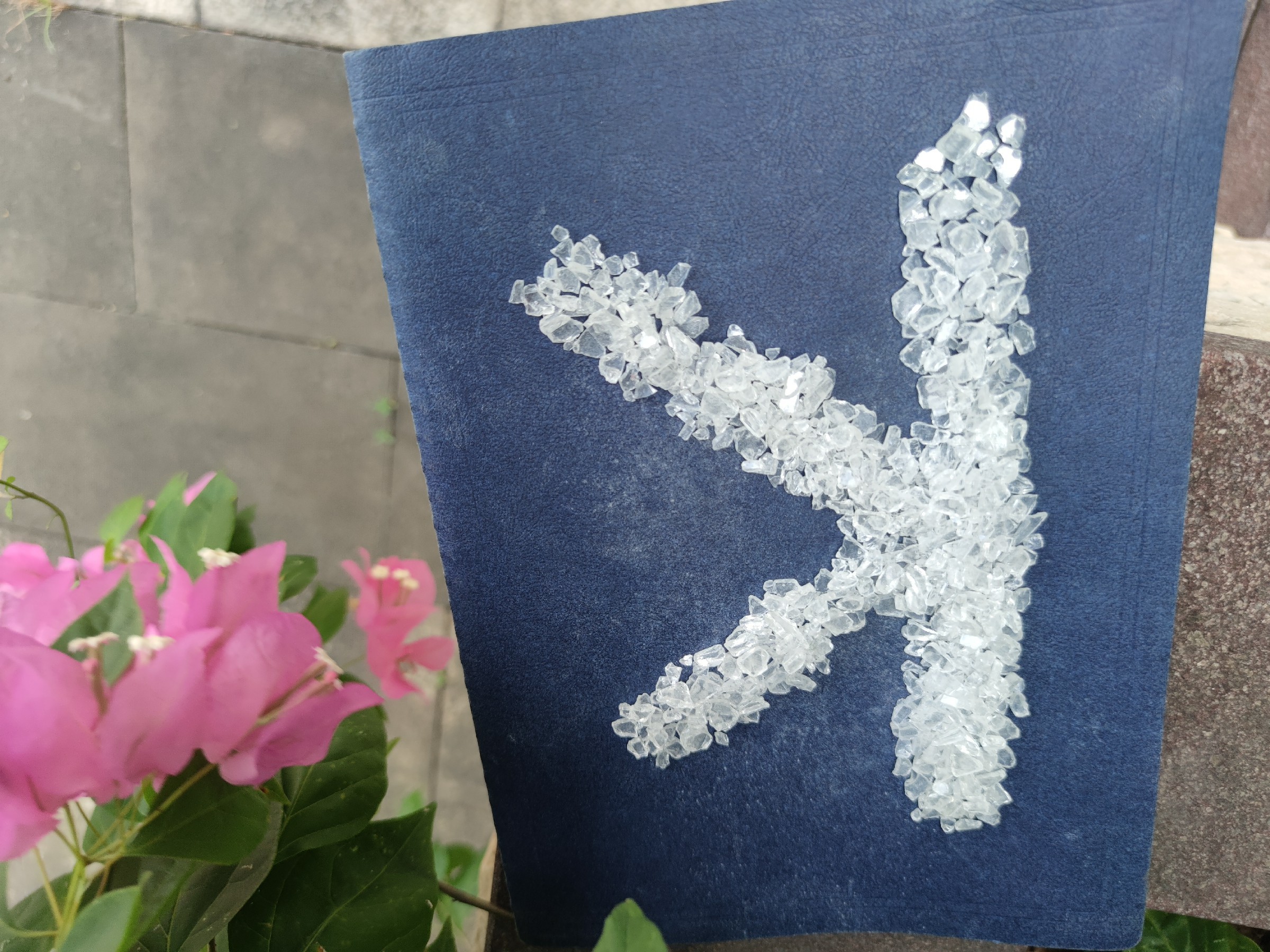

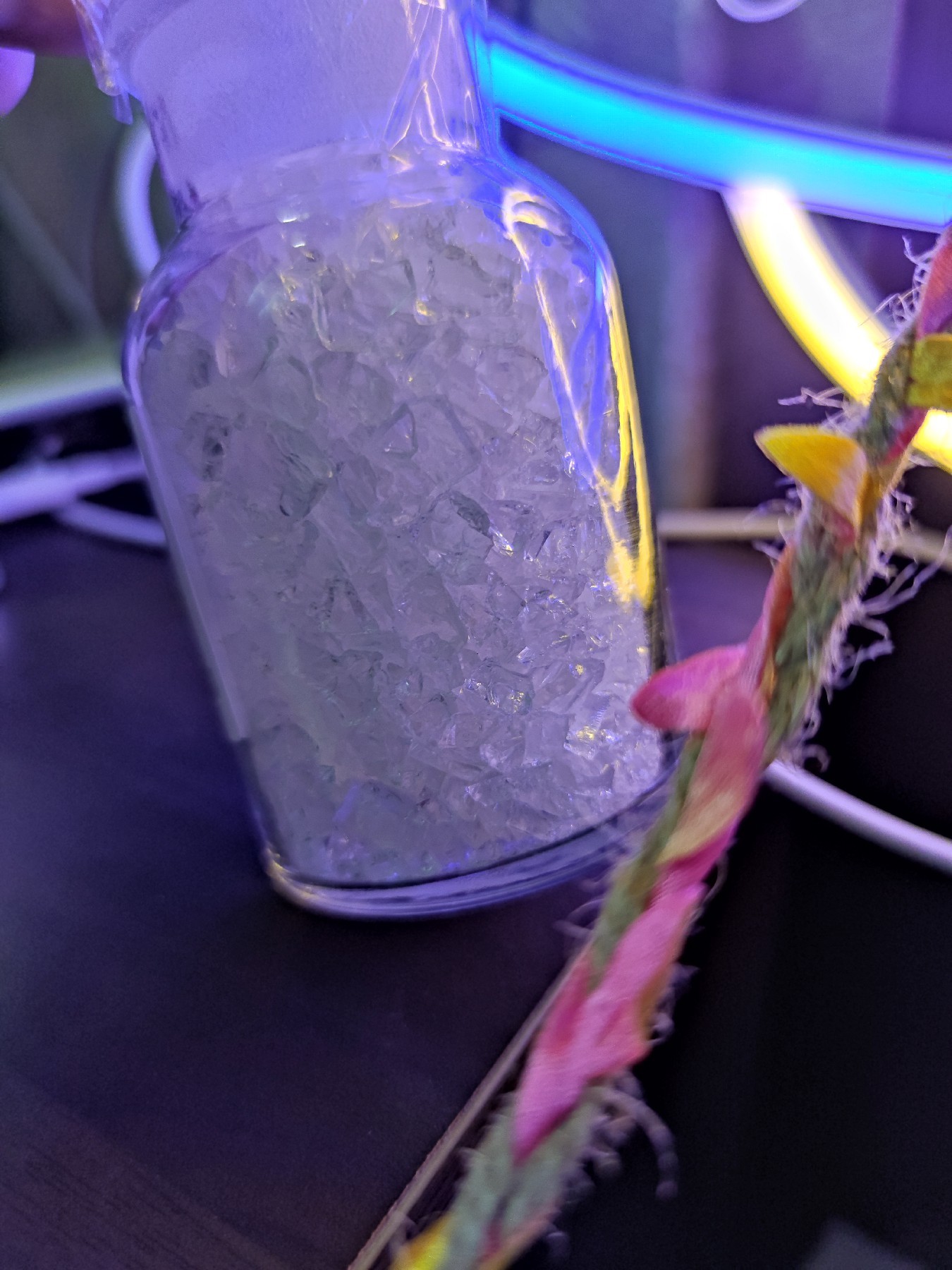

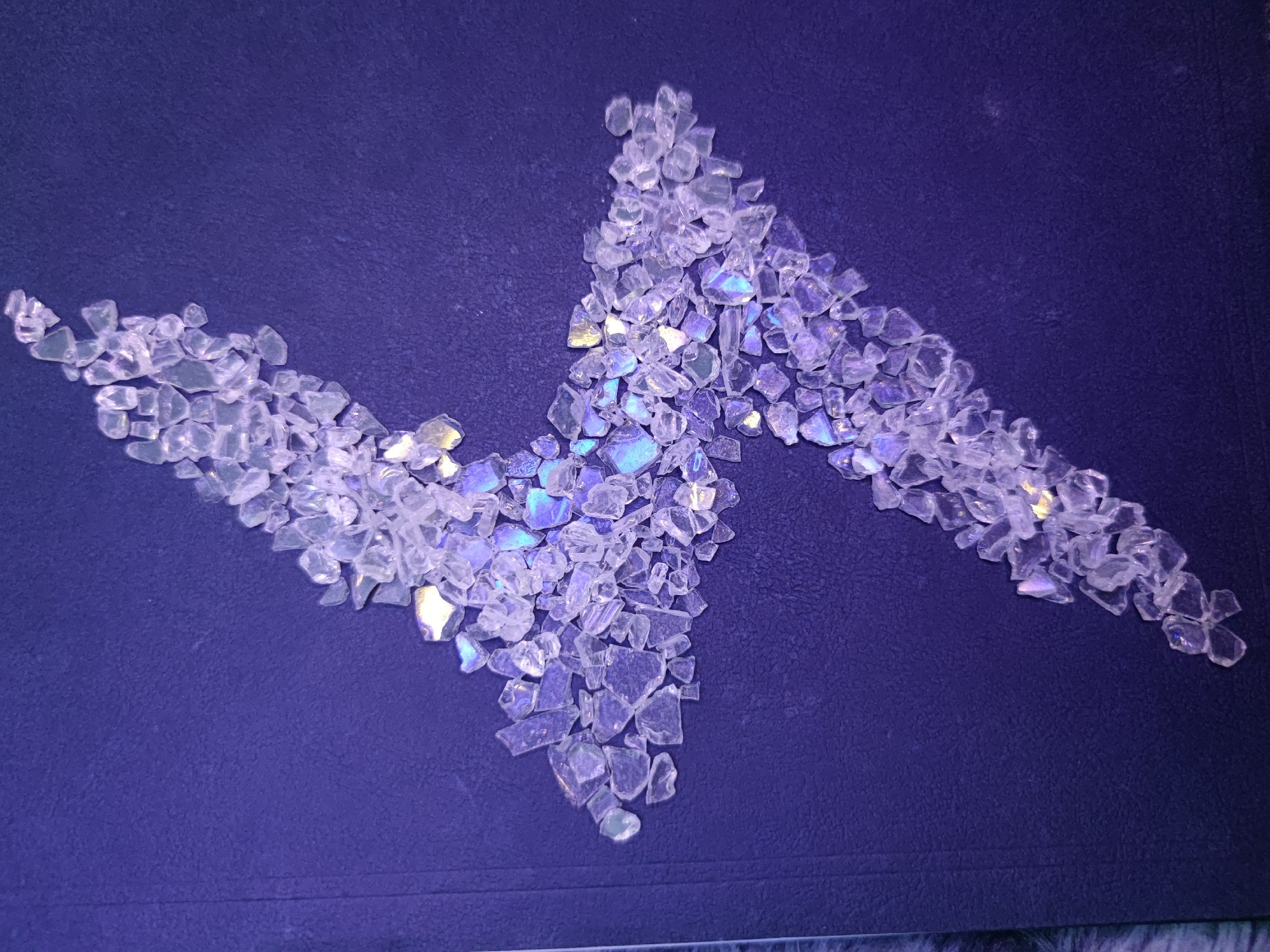

◎プロダクト ショー
