| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | Reach, ISO90001, ISO14000, Rohs |
| モデル番号: | KT-621M01 |
| 最小注文数量: | 1000KG |
| 価格: | negotiable |
| パッケージの詳細: | カートンごとの25KG |
| 受渡し時間: | 10仕事日以内に |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1ヶ月あたりの500トン |
| 製品タイプ: | Thermosetエポキシのanti-corrosion粉のコーティング | 色: | 多彩、青、緑、赤く、灰色、等。 |
|---|---|---|---|
| 利点: | 優秀な高温抵抗 | 適用: | 熱湯のパイプラインの内部の壁のanti-corrosionのため |
| 適用技術: | 静電気噴霧方法 | 適用温度: | 190 ⁓ 220℃ |
| 推薦されたフィルム厚さ: | ≥200μm | 保存性: | 25℃の下の12か月 |
| ハイライト: | 反腐食エポキシ ポリエステル樹脂の粉のコーティング,水パイプラインはポリエステル樹脂の粉のコーティングをエポキシ樹脂で接着する |
||
優秀なAnti-corrosion粉のコーティング、熱湯のパイプラインのためのThermosetエポキシ樹脂粉のコーティング
◎導入
このプロダクトはfilm-forming主体としてthermosetting bisphenol Aのエポキシ樹脂およびフェノールの治癒代理店、ケイ素のマイクロの粉、バリウム硫酸塩、および少数の添加物および顔料のコーティングによって補われる注入口の部品として二酸化チタンで構成される環境に優しいthermosetting粉である。プロダクトは静電気噴霧によって塗ることができる。
KT-621M01は粗い労働環境の腐食から管を保護するthermosetエポキシの粉のコーティングである。プロダクトに基質への優秀な高温抵抗が、優秀な酸およびアルカリの抵抗およびよい付着がある。コーティングは80℃の下で熱湯で長い間浸されたときから落ちなかったりし、熱湯のパイプラインの内部の壁のanti-corrosionに使用することができる。
◎製品の機能
優秀な高温抵抗
優秀な酸およびアルカリの抵抗
基質へのよい付着
熱湯のパイプラインの内部の壁のanti-corrosionのため。
◎粉の特性
| 項目 | 合格基準 | テスト標準 | |
| 色 | さまざま | 目視検差 | |
| 含水率（%） | <0> | GB/T6554 | |
| 密度（g/cm3） | 1.40-1.60 | GB/T4472 | |
| 熱特性 | Tg2 | >110℃ | SY/T0315 |
| ΔH | 30-50J/g | ||
| ゲルの時間（200℃、s） | ≤120 | GB/T6554 | |
| 治療時間（200℃、分） | ≤40分 | SY/T0315 | |
◎フィルムの特性
| 項目 | 合格基準 | テスト標準 | |
| 陰極Disbondment | 48時間、-1.5ボルト、85℃ | ≤5.0mm | SY/T0315 |
| 付着 | 95℃、48h | 等級1-2 | SY/T0315 |
| 熱湯の抵抗 | 1000h、95℃ | 等級1-3 | SY/T0315 |
| 耐衝撃性 | 1.5J@-30の℃ | ひび無し | SY/T0315 |
| 柔軟性 | 2°くねり@-20℃ | ひび無し | SY/T0315 |
| 硬度 | 海岸の硬度 | >80 | ISO868:2003年 |
| 治療の程度 | ΔTgの℃ | ΔTg≤5 | SY/T0315 |
| 高温および高圧Resistance★ （プライマーと） | 65℃、62.5MPa、5%CO2、95%N2は、液体段階加圧した:3%NaCl水溶液は、サンプル完全に浸る | フィルムは付着に水ぶくれが生じないし、皮をむかないし、そして低下させない | SY/T0442 |
注:
1. シート1およびシート2のすべてのデータは実験室試験および実践経験に基づいている。
2. プロダクトがプロセスのようなさまざまな理由による顧客に不必要な損失を避けるバッチ使用の前にプロセス評価を渡すべきであることが推薦される。
3つはプライマーに★」この特性しか満たすことができない。
◎申込手続き
1) 表面のオイル、錆および他の緩い沈殿物、湿気、等取除きなさい。
2) Sa2.5レベルへの、アンカー パターン深さ60の⁓ 100μmの近く白いレベルへの表面の塵取り外しサンド ブラストか、またはショット ブラストは、新しく、古い砂に注意を均等に加える比率の馬小屋を作るために払う。
3) 完全に管の表面をきれいにしなさい。
4) 噴霧のための特別なプライマーは均等に吹きかかるように要求され、スプレーの厚さは25μmの下にある。プライマーの厚さがアンカー パターンの深さを圧倒するべきではないことに注目しなさい。（ノート:このプロセスは推薦されたプロセスである。条件が割り当てれば、プライマーに吹きかけることができanti-corrosion効果はよりよい）
5) 予熱は熱する炉にプライマーによって予備加熱するために、管を吹きかかった175 ⁓で一般に190℃制御されて置いた。
6) 厚さと管の内部の表面の粉のコーティングにの250μm以上塗りなさい。
7) コーティングに最もよい州に達させる20-40分の200±10℃で熱する炉および治療に吹きかけられた鋼管を（ゲルの時間に従って）入れなさい。
8) コーティングが自然に冷却された後コーティングの性能をテストしなさい。
◎貯蔵
1. プロダクトは25°Cの下の温度の涼しく、換気された、乾燥した部屋および60%の下の湿気で貯えられるべきである。
2. 火および熱絶縁材から保ちなさい。
3. パッケージはいつでも開けることができ粉が汚され、湿気があることを防ぐ使用の後で時間に密封されるべきである。
4. 動きの数を最小にし、影響および圧力を避けなさい。
5. 安定した貯蔵期間は12か月である。
注:不適当な貯蔵条件により容易にエポキシの粉プロダクトは使用不可能に悪化し、固まり、なることができる。
◎パッケージおよび交通機関
このプロダクトはnon-hazardous項目である。、カートンごとの25kgはカートンで詰められてポリエチレンのポリ袋と、カートン並ぶ。出荷プロセスの間に、それは直接日光、熱および湿気から軽く荷を積まれ、軽く荷を下され、保護されるべきである。

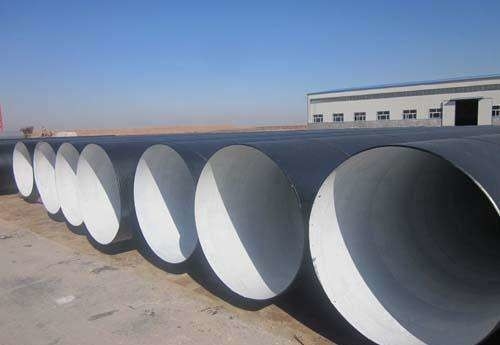

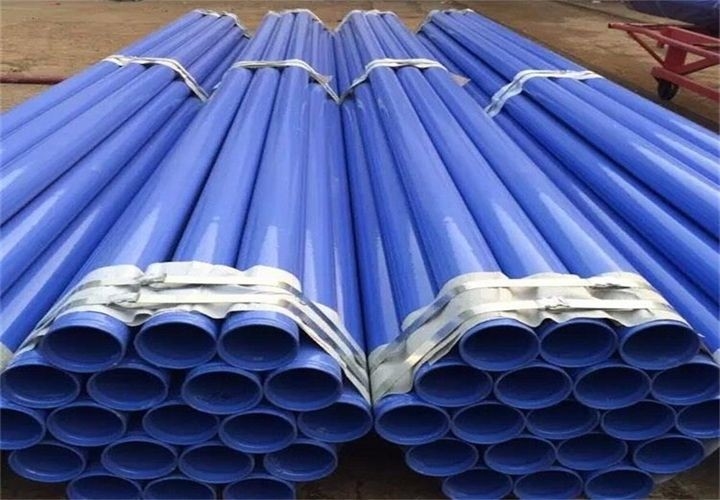

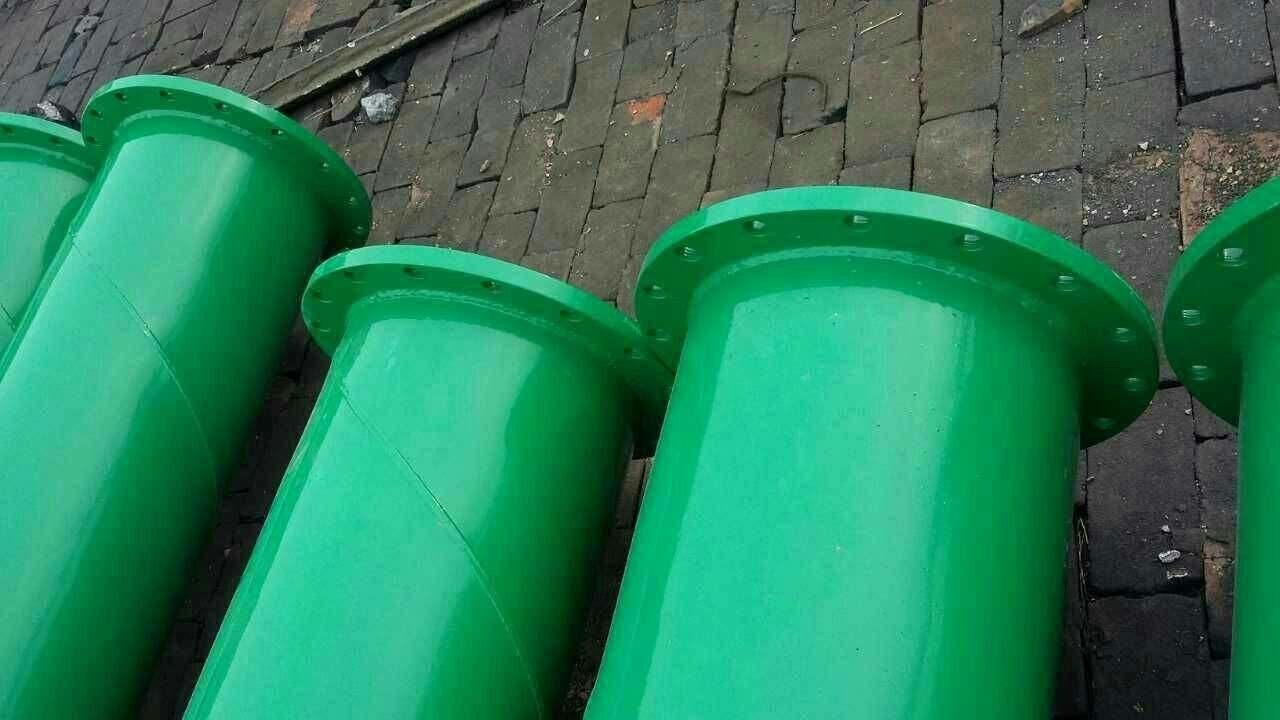

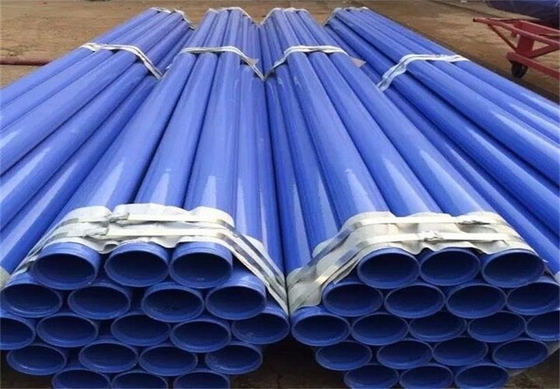

◎プロダクト ショー
