| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ISO90001, ISO14000, Reach, Qualicoat, ROHS |
| モデル番号: | NH6562 |
| 最小注文数量: | 1000KG |
| 価格: | negotiable |
| パッケージの詳細: | 1年ごとの80,000トン |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 治療システム: | 95:5 Polyester/HAA | 治療の状態: | 160℃×10min |
|---|---|---|---|
| 酸第（mgKOH/g）: | 30~35 | 粘着性（mPa·s/200℃）: | 3700±600 |
| Tg （℃）: | ~53 | 180℃ （s、5% T105）の反応: | 210±30 |
| 特性: | 優秀な水平になることおよびよい抵抗を風化させる | 適用: | ポリエステル/Primidの粉の塗装システムのため |
| ハイライト: | HAAポリエステル樹脂,ポリエステル樹脂を治す160度 |
||
ポリエステル樹脂、優秀な水平になることを用いる95:5 HAAポリエステル樹脂を治す160度
◎導入
NH6562は比率95にポリエステル/primidの粉の塗装システムのための飽和させたcarboxylポリエステル樹脂である:5。
solvent-free固体コーティングとして、粉のコーティングにほぼゼロのVOCの放出が非常にあり、環境汚染を減らす。その中で、ポリエステルは/hydroxyalkylアミド（HAA）システムはHAAの非毒性による人間の健康への脅威を与えないし、より環境に優しい利点がある。
但し、粉のコーティングのほとんどのシステムの治癒温度は180-200°Cであり、高温は省エネを促さない高エネルギーの消費を意味する。NH6562はまただけでなく、より多くのエネルギー消費を減らし、コストを非常に削減するために多くのエネルギーを節約できる達成し粉のコーティングの適用分野をできる低温治癒を拡大。
◎基本的な特徴
優秀な水平になること
優秀な機械特性
よい風化の抵抗
160℃で治る低温のために適した
◎公式を推薦しなさい:NH3295H-TGIC
| NH-6562 | XL-552 | 注入口 | 流れの代理店 | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎指定I
| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:2 |
| 酸第（mgKOH/g） | 30~35 |
| 柔らかくなるポイント（℃） | 95~105 |
| ガラス転移の臨時雇用者。（℃） | ~53 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 3200~4400 |
| 180℃ （s、5% T105）の反応 | 180~240 |
| 条件の治癒 | 160℃×10min |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◎指定II
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~100μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 160~220 |
| 横の流れ（180℃、mm） | 25~29 | |
| 光沢（60°） | ≥85% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH6562 | 95/5 | 160℃*10min | 30~35 | 3200~4400 | ~53 | 180-240 | 低くのためによい流れを用いる粉のコーティングを焼きなさい。 |
| NH6563 | 95/5 | 160℃*15min | 30~34 | 3100~4500 | ~58 | 150-210 | 低くのためによい流れおよび機械特性が付いている粉のコーティングを焼きなさい。 |
| NH6566 | 95/5 |
155℃×15min または 180℃×6min
|
32~38 | 3500~5500 | ~57 | 190-310 | 低速のためにまたはよい貯蔵の安定性および屋外の耐久性の速い治療の粉のコーティング焼きなさい。 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

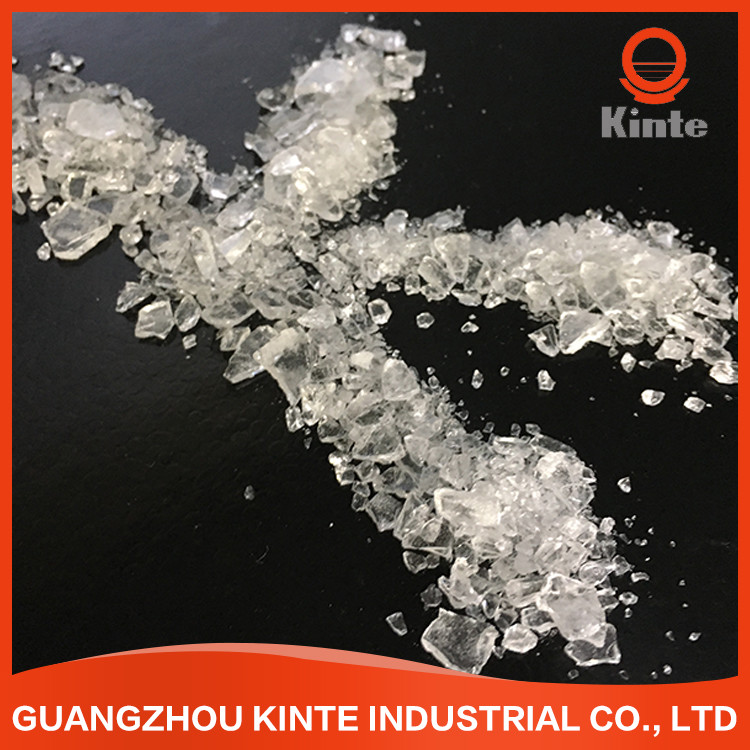

◎プロダクト ショー
