| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS, ISO90001, ISO14000, Reach, Qualicoat |
| モデル番号: | NH6586-2 |
| 最小注文数量: | 1000KG |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、T/T、D/P |
| 供給の能力: | 1年ごとの80,000トン |
| システムの治癒: | 95/5ポリエステルPrimid | 条件の治癒: | 180℃×10min |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 30-36 | 粘着性（mPa·s/200℃）: | 3600±700 |
| 柔らかくなるポイント（℃）: | 95~105 | ガラス転移の臨時雇用者。（℃）: | | 59 |
| 特性: | よい優秀な水平になること抵抗を風化させる | 適用: | 95:5のPrimid XL 552の粉のコーティングのため |
| ハイライト: | 95/5の飽和させたHAAポリエステル樹脂,反黄色になるHAAポリエステル樹脂 |
||
95/5の飽和させたポリエステル樹脂、よいのHAAポリエステル樹脂性能を反黄色にする
◎導入
NH-6586-2は180℃で治るべき95:5のPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。
現在、ポリエステル粉のコーティングで使用される治癒代理店は主にtriglycidylのisocyanurate （TGIC）およびβ-hydroxyalkylamide （HAA）である。但し、TGICによって起こされる皮のアレルギーの健康上の問題は注意をますます引き付け、TGICの使用は遺伝の突然変異誘発の毒性による多くの国および地域で制限されるか、または禁止された。従って、ほとんどの人々はHAAの治癒代理店への彼らの注意を回した。HAAの治癒代理店は今ポリエステル粉のための主要な治癒代理店になるために急速に成長し。
◎基本的な特徴
よい風化の抵抗
優秀な水平になること
優秀な機械特性
よい反黄色になること
よい貯蔵の安定性
◎公式を推薦しなさい:NH-6586-2/HAA
| NH-6586-2 | XL-552 | 注入口 | 流れの代理店 | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◎指定I:
| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:2 |
| 酸第（mgKOH/g） | 30~36 |
| 柔らかくなるポイント（℃） | 95~105 |
| ガラス転移の臨時雇用者。（℃） | ~59 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 3600±700 |
| 180℃ （s、5% XL552）の反応 | 180±80 |
| 条件の治癒 | 180℃×10min |
| 包装 | PE袋、純重量25kgの± 0.1kg/袋 |
◎指定II:
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~70μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 180~300 |
| 横の流れ（180℃、mm） | 26~30 | |
| 光沢（60°） | ≥85% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード:
| コード | 比率 | 治療周期 | 酸価値（mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH6582 | 95/5 | 180℃×10min | 30~35 | 4600~6000 | ~61 | 150-220 | よい貯蔵の安定性、優秀な機械特性およびよい屋外の耐久性。 |
| NH6583 | 95/5 | 180℃×10min | 30~35 | 2500~3500 | ~56 | 200-290 | 厚いフィルムで自由な非常によい流れ、優秀な機械特性およびピンホール。 |
| NH6584 | 95/5 | 180℃×10min | 30~36 | 2200~4200 | ~60 | 200-400 | 顕著な流れ、優秀な機械特性、コスト効率。 |
| NH6586-2 | 95/5 | 180℃×10min | 30~35 | 3000~4000 | !59 | 280-480 | よい貯蔵の安定性および機械特性、よい屋外の耐久性および流れ。 |
| NH6587 | 95/5 | 180℃×10min | 30~36 | 5000~7000 | ~67 | 120-280 | 優秀な貯蔵の安定性および機械特性、よい屋外の耐久性および流れ。 |
| NH6686 | 96/4 | 180℃×10min | 24~29 | 4000~5500 | ~59 | 200-350 | 概要の工業製品のために適した。厚いフィルムで自由な低い硬化剤の要求、よい流れおよびピンホール。 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

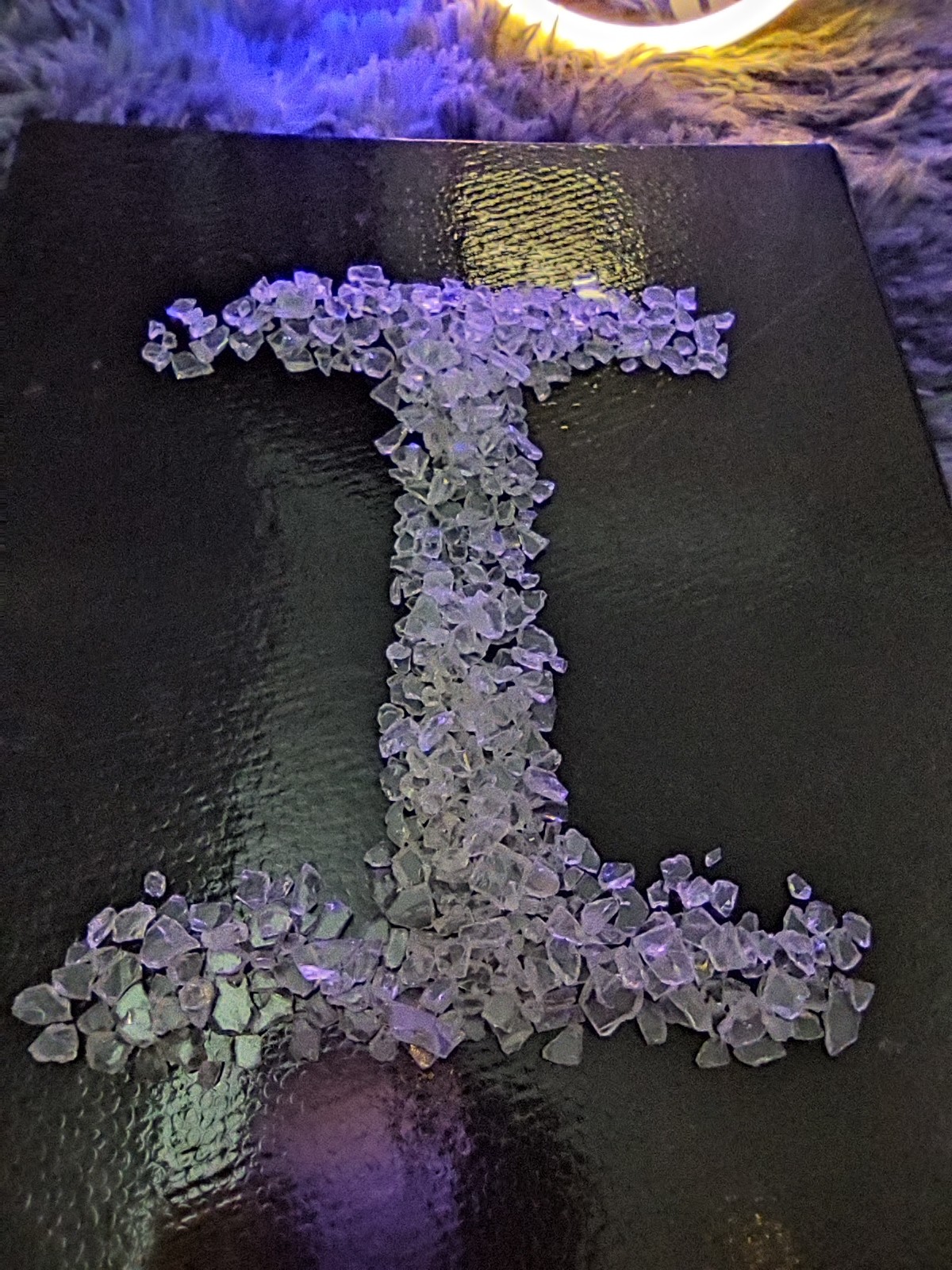

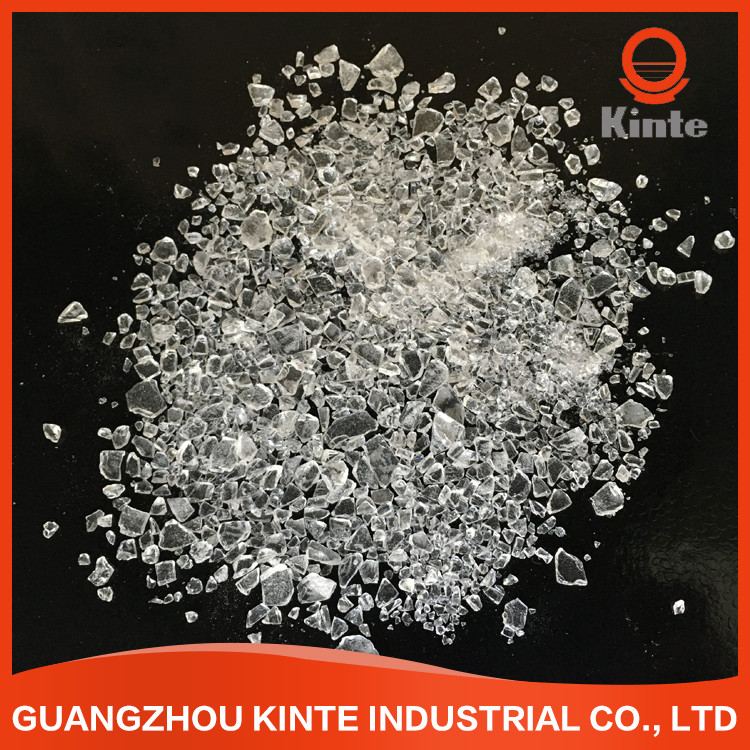

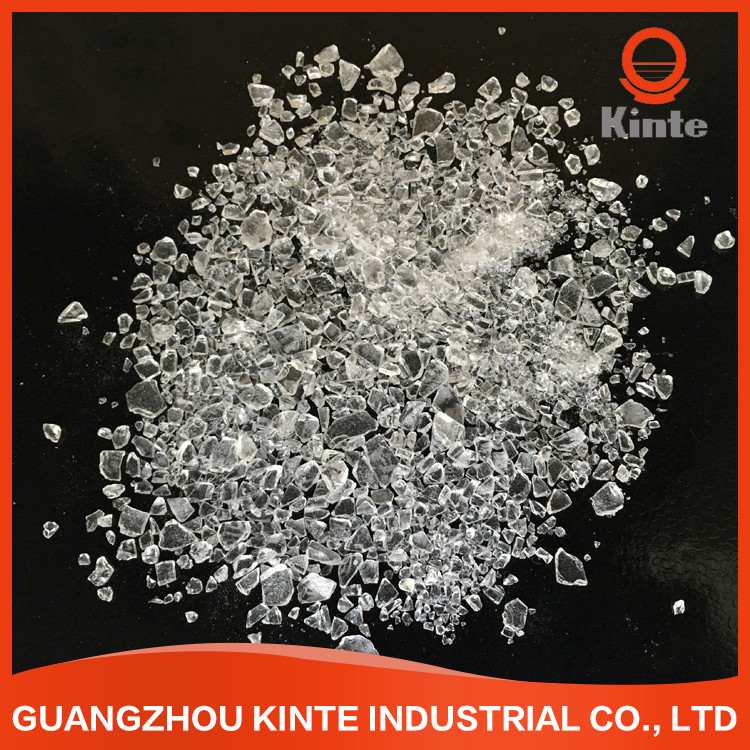

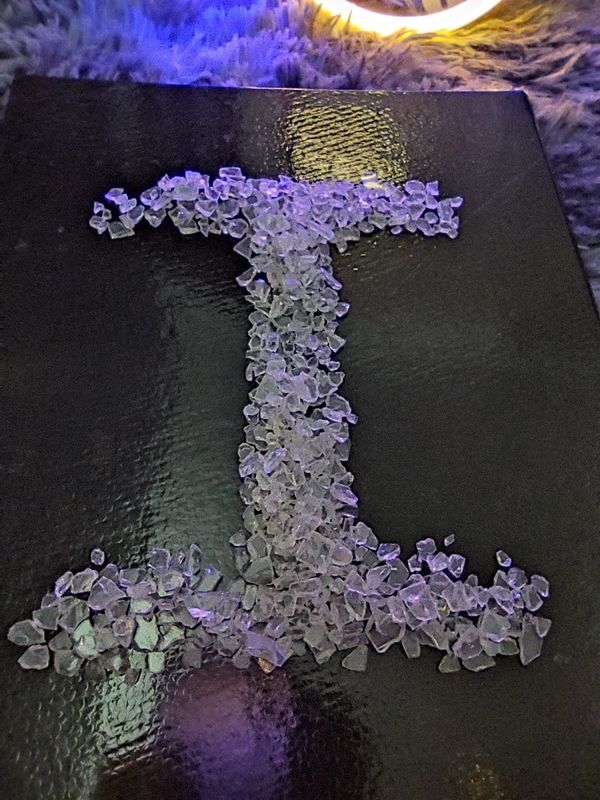

◎プロダクト ショー:
