| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| モデル番号: | NH3387 |
| 最小注文数量: | 500kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| システムの治癒: | 93:7 TGICの治療のタイプ | 条件の治癒: | 200℃×10~20min |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 30-35 | 粘着性（mPa·s/200°C）: | 5000±1000 |
| Tg （°C）: | ~63 | 反応（s/180°C）: | 220-280 |
| 特性: | よい流れおよび機械特性 | 適用: | 概要の工業製品のために適した |
| ハイライト: | Qualicoatポリエステル樹脂,産業TGICポリエステル樹脂 |
||
概要の工業製品のために安価そしてよい水平になることを用いるTGICポリエステル樹脂NH3387
NH3387はpolyester/TGICの粉の塗装システムの適用のための飽和させたcarboxylポリエステル樹脂である、費用effecive十分行われてである一般的な産業粉のコーティングのために設計され。
異なったタイプの異なった特性が付いている飽和させたポリエステル樹脂はthermosetting粉のコーティングの製造で主に使用されるpolyols使用によって総合することができるおよび異なったpolyacidsの。
システムを治すTGICを使用してそれに優秀な熱抵抗、天候の抵抗、軽い抵抗、耐食性、化学抵抗および機械特性があり、建設機械、大型トラック、容器および他の重機のような大抵、屋外に使用される。
◎公式を推薦しなさい:NH3387-TGIC
| NH3387 | TGIC | 注入口及び顔料 | 代理店を水平にすること | 安息香 | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
◎基本的な特徴:
安価
よい水平になること
よい機械特性
よい貯蔵の安定性
◎指定I:
| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:1 |
| 酸第（mgKOH/g） | 30~35 |
| 柔らかくなるポイント（℃） | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~63 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 5000~6000 |
| 180℃ （s、7% TGIC）の反応 | 220~280 |
| 条件の治癒 | 200℃×10~20min |
| 包装 | PE袋、純重量25kg±0.1kg/袋 |
◎指定II:
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~100μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 320~420 |
| 横の流れ（180℃、mm） | 26~29 | |
| 光沢（60°） | ≥88% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード:
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | 速い治療の公式のために適した。優秀な屋外の耐久性。 |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | 概要の工業製品、特に砂の質の粉のコーティングのために適した。よい機械特性。 |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | 概要の工業製品のために適した。よい流れおよび機械特性。 |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | 適当な治癒の速度、よい抵抗および貯蔵の安定性を風化させる。 |
◎注目:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

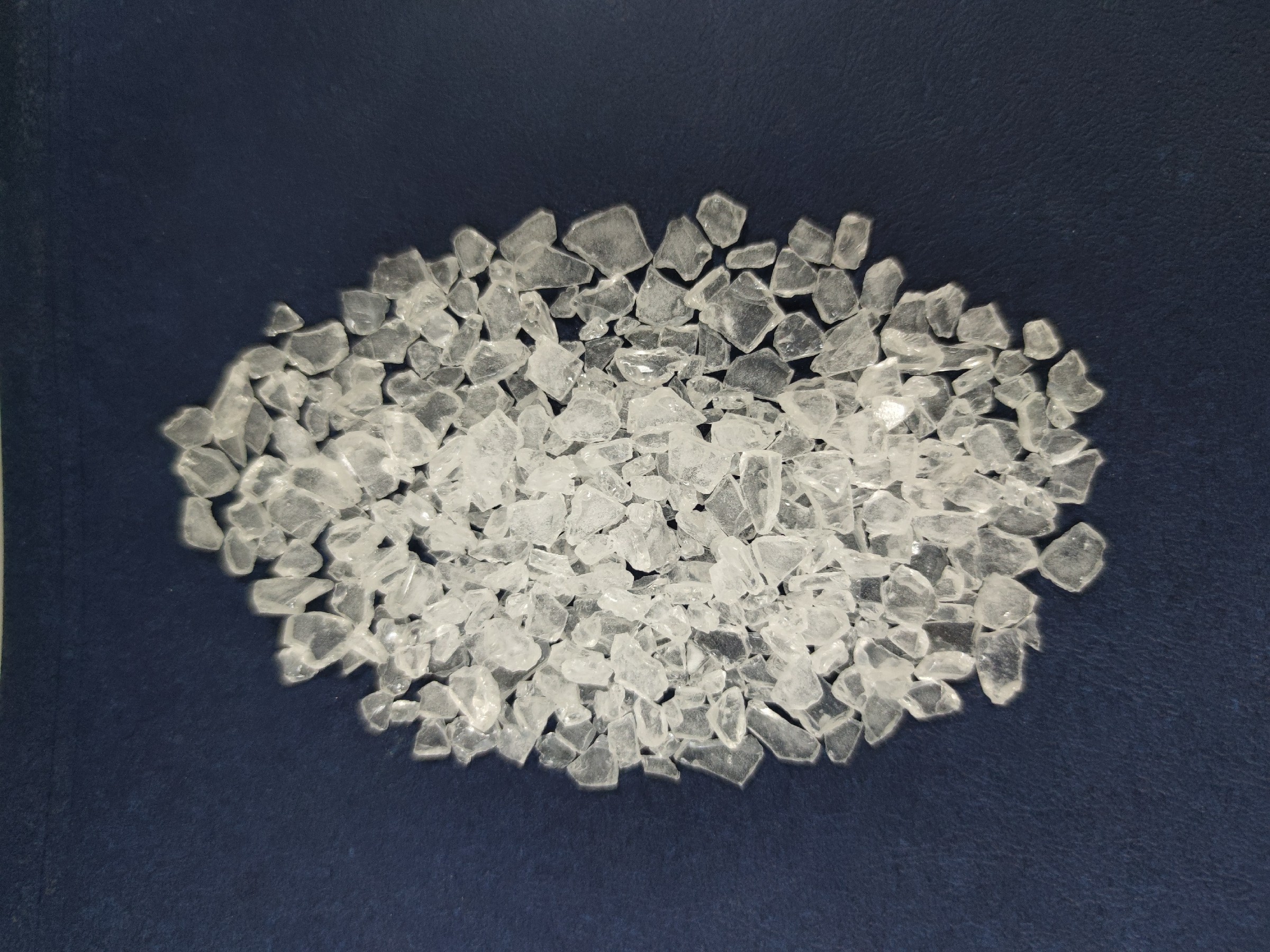

◎プロダクト ショー:
