| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | Qualicoat, ISO90001, ISO14000, Reach, ROHS |
| モデル番号: | NH3385 |
| 最小注文数量: | 500kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| システムの治癒: | 93:7 TGICの治癒 | 条件の治癒: | 200°C/10mins |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 30~35 | 粘着性（mPa·s/200°C）: | 5500~7500 |
| Tg （°C）: | ~63 | 反応（s/180°C）: | 70-130 |
| 特性: | よい機械特性 | 適用: | 概要の工業製品のために適した |
| ハイライト: | 200°C/10分TGICポリエステル樹脂,質の粉のコーティングTGICポリエステル樹脂 |
||
砂の質の粉のコーティングのための93/7のポリエステル樹脂を治すTGIC
砂の質の粉のコーティングのためのよい機械Propertoesの93:7 TGICの治療ポリエステル樹脂NH3385
NH3385はpolyester/TGICの粉の塗装システムの適用のための飽和させたcarboxylポリエステル樹脂である。砂の質の粉のコーティングのために適した。
次に粉のコーティングはある特定の割合の樹脂の、顔料および注入口、治癒代理店および他の添加物と押しつぶし、選別する熱い放出によって混合準備される。それらは室温で固定して貯えられる。静電気噴霧の後または流動性にされる装飾の目的を達成するために平らで、明るく永久的なフィルムを形作るように-ベッドの浸せきコーティング、それらはおよびanti-corrosion熱され、焼け、溶け、そして凝固する。
◎公式を推薦しなさい:NH3385-TGIC
| NH3385 | TGIC | BaSO4 | 砂の質の添加物 | ベントナイト | カーボン ブラック |
| 558 | 42 | 389 | 2 | 3 | 6 |
◎基本的な特徴:
安価
よい砂の質の効果
よい機械特性
よい貯蔵の安定性
◎指定I:
| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:1 |
| 酸第（mgKOH/g） | 30~35 |
| 柔らかくなるポイント（℃） | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~63 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 5500~7500 |
| 180℃ （s、7% TGIC）の反応 | 70~130 |
| 条件の治癒 | 200℃×10~20min |
| 包装 | PE袋、純重量25kg±0.1kg/袋 |
◎指定II:
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~100μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 100~200 |
| 横の流れ（180℃、mm） | 14~17 | |
| 光沢（60°） | ~10% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス | |
◎より多くのコード:
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH-3383 | 93/7 | 180℃*12min | 30~35 | 4000~6000 | ~67 | 100-160 | 速い治療の公式のために適した。優秀な屋外の耐久性。 |
| NH-3385 | 93/7 | 200℃*10min | 30~35 | 5500~7500 | ~63 | 70-130 | 概要の工業製品、特に砂の質の粉のコーティングのために適した。よい機械特性。 |
| NH-3387 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~63 | 220-280 | 概要の工業製品のために適した。よい流れおよび機械特性。 |
| NH-3395 | 93/7 | 190℃×10min | 30~35 | 4500~5500 | ~67 | 120-180 | 適当な治癒の速度、よい抵抗および貯蔵の安定性を風化させる。 |
☉Remarks:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

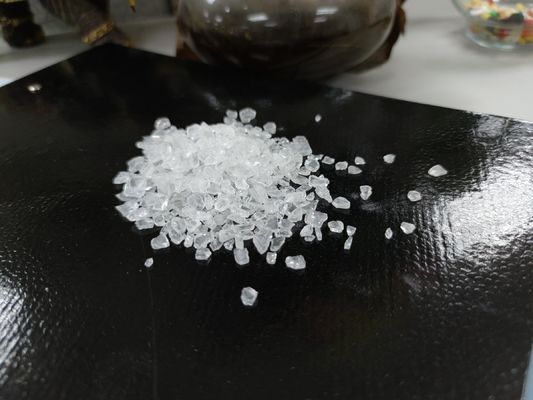

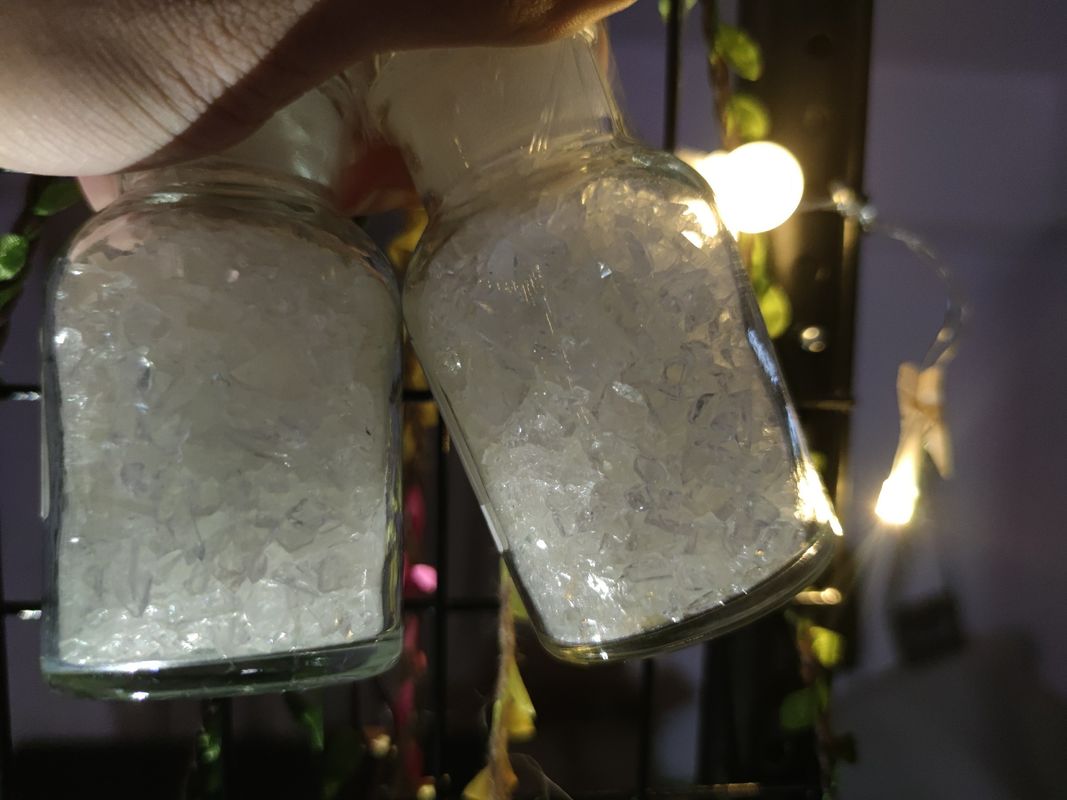

☉Productショー:
