| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | Qualicoat, ISO90001, ISO14000, Reach |
| モデル番号: | NH3308 |
| 最小注文数量: | 500kg |
| 価格: | negotiable |
| パッケージの詳細: | 25Kg/PE袋、875Kg/Pallet、17,500Kg/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | L/C、D/P、T/T |
| 供給の能力: | 1年ごとの80,000トン |
| タイプの治癒: | システムを治す93/7 TGIC | 条件の治癒: | 200°C/10mins |
|---|---|---|---|
| 酸価値（mgKOH/g）: | 30~36 | 粘着性（mPa·s/200℃）: | 4500~6000 |
| 利点: | よい絶滅の性能 | 特性: | よい屋外の耐久性および機械特性 |
| 適用: | 低い光沢の粉のコーティングのため | 使用法: | 屋外の使用のための一般目的の樹脂 |
| ハイライト: | 抵抗TGICポリエステル樹脂を熱しなさい,TGICポリエステル樹脂の低い光沢 |
||
よい屋外の耐久性および機械特性が付いているTGICの治療システムの93:7ポリエステル樹脂NH3308
NH3308はよい屋外の耐久性および機械特性が付いている低い光沢の粉のコーティングのための一般目的の樹脂として設計されているpolyester/TGICの粉の塗装システムのための飽和させたcarboxylポリエステル樹脂である。
システムを治すTGICを使用してそれに優秀な熱抵抗、天候の抵抗、軽い抵抗、耐食性、化学抵抗および機械特性があり、建設機械、大型トラック、容器および他の重機のような大抵、屋外に使用される。
☉Recommendの公式:NH3308-TGIC
| NH3308 | TGIC | 注入口及び顔料 | 代理店を水平にすること | Benzion | 701 |
| 558 | 42 | 383 | 8 | 4 | 5 |
☉Basic特徴:
優秀な水平になること
優秀な機械特性
よい貯蔵の安定性
よい風化の抵抗
よい絶滅の性能
☉Specifications I:
| 出現 | 白いですか薄黄色の透明な薄片 |
| 色（50% DMF） | 最高:3 |
| 酸第（mgKOH/g） | 30~36 |
| 柔らかくなるポイント（℃） | 103~113 |
| ガラス転移の臨時雇用者。（℃） | ~65 |
| 溶ける粘着性（200℃の円錐形/版、mPa·s） | 4500~6000 |
| 180℃ （s、7% TGIC）の反応 | 200~300 |
| 条件の治癒 | 200℃×10min |
| 包装 | PE袋、純重量25kg±0.1kg/袋 |
☉Specifications II:
| 放出の状態 | 2ねじ押出機 | |
| 地帯I:90~110℃ | 地帯II:110~120℃ | |
| 回転の速度 | 500~1200rpm | |
| 粉の優良さ | <100μm | |
| 適用状態 | 静電気との噴霧 | 40~70KV |
| コーティングのフィルム厚さ | 50~70μm | |
| 油を取り除かれた冷間圧延された鋼鉄 | 0.5mm | |
| フィルムの特性 | ゲルの時間（180℃、秒） | 250~400 |
| 横の流れ（180℃、mm） | 25~29 | |
| 光沢（60°） | ≥85% | |
| 曲がること（φ1mm） | パス | |
| 接着剤（1mm、等級） | 0 | |
| 鉛筆の硬度 | ≥1H | |
| 影響（50cm） | パス50kg·cm | |
☉Moreコード:
| コード | 比率 | 治療周期 | AV （mgKOH/g） | 粘着性（mPa.s/200℃） | Tg （℃） | 反応（s/180℃） | 特性 |
| NH-3305 | 93/7 | 200℃*10min | 31~35 | 4600~6200 | ~65 | 160-280 | 優秀な水平になることを用いる一般目的の樹脂、よい抵抗、よい機械特性および化学抵抗を風化させる。よい貯蔵の安定性および優秀な反黄色になること。費用効果が大きい。 |
| NH-3306 | 93/7 | 200℃*10min | 31~36 | 8200~9800 | ~69 | 140-200 | 優秀な貯蔵の安定性、よい熱抵抗および反黄色になること。砂の質のために適したおよび質の粉のコーティングにしわを寄せるため。 |
| NH-3307 | 93/7 | 200℃*10minn | 30~35 | 4000~6000 | ~67 | 200-260 | 高いTg、顕著な流れおよび優秀な屋外の耐久性のアルミニウム プロフィールの粉のコーティングのための一般目的の樹脂。 |
| NH-3308 | 93/7 | 200℃*10min | 30~36 | 4500~6000 | ~65 | 200-300 | よい屋外の耐久性および機械特性が付いている低い光沢の粉のコーティングのための一般目的の樹脂。 |
| NH-3309 | 93/7 | 200℃*15min | 30~35 | 2900~4100 | ~60 | 300-400 | 優秀な流れ、よい化学抵抗。 |
| NH-3309C | 93/7 | 200℃*15min | 29~35 | 3500~4200 | ~60 | 380-450 | 優秀な流れ、高められた屋外の耐久性。 |
☉Remarks:すべてのポリエステル樹脂は非錫（a）、反ガス・バーナー（G）、tribo銃（t）およびanti-blooming （f）にカスタマイズできる。

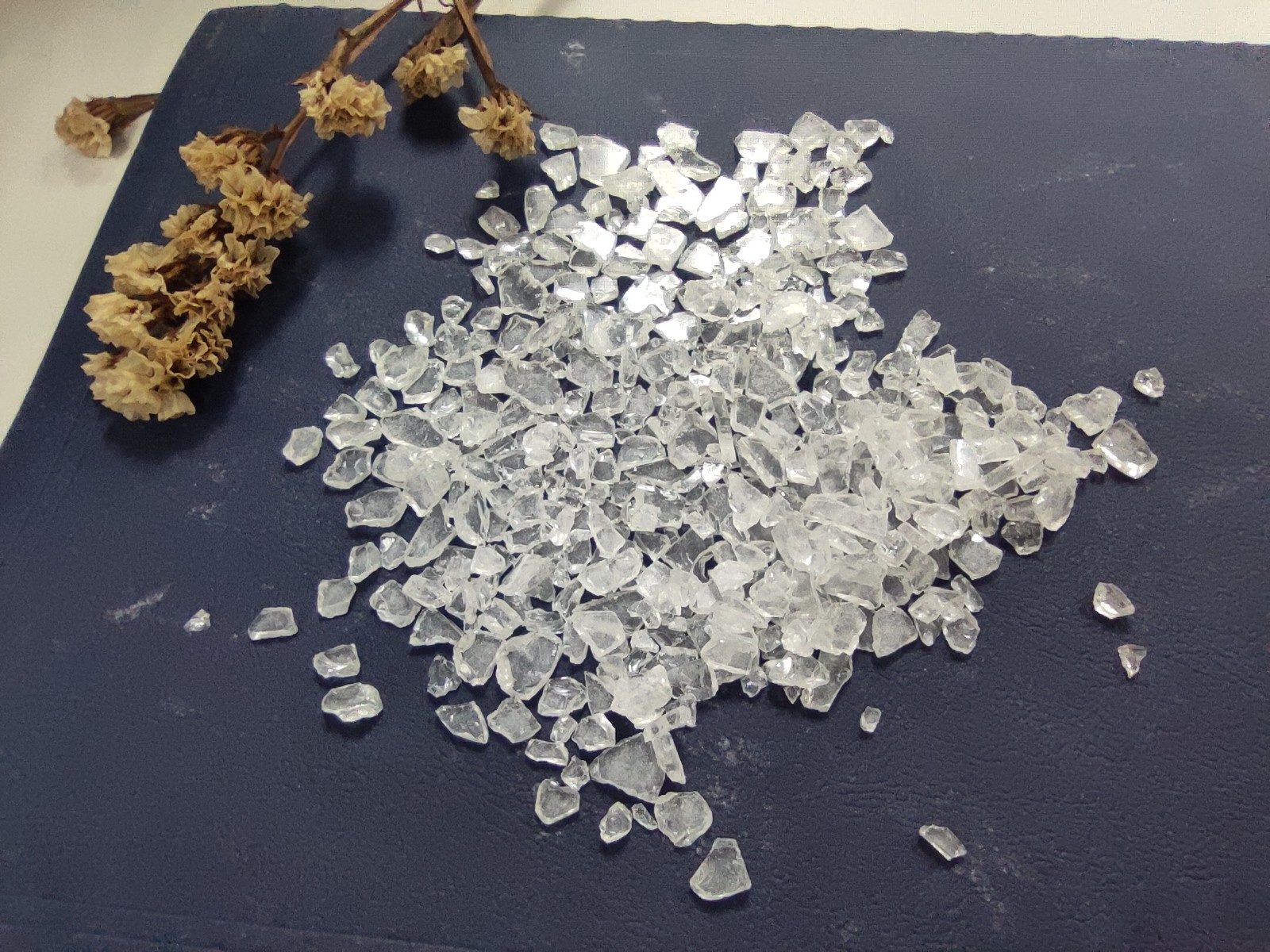

☉Productショー:
