高い耐熱性93/7はコーティングの樹脂の化学抵抗を粉にする

300°Cのベーキング温度の高い耐熱性NH-8303ポリエステル樹脂

◇適用:

NH8303はpolyester/TGICの粉の塗装システムのための飽和させたcarboxylポリエステル樹脂、高い耐熱性とである、

高温抵抗力がある粉のコーティングのために特に適した。次にコーティングはある特定の割合の樹脂の、顔料および注入口、治癒代理店および他の添加物と押しつぶし、選別する熱い放出によって混合準備される。それらは室温で固定して貯えられる。静電気噴霧の後または流動性にされる装飾の目的を達成するために平らで、明るく永久的なフィルムを形作るように-ベッドの浸せきコーティング、それらはおよびanti-corrosion熱され、焼け、溶け、そして凝固する。

◇基本的な特徴:

よい機械特性

優秀な貯蔵の安定性

優秀な高温焼ける抵抗

◇指定:

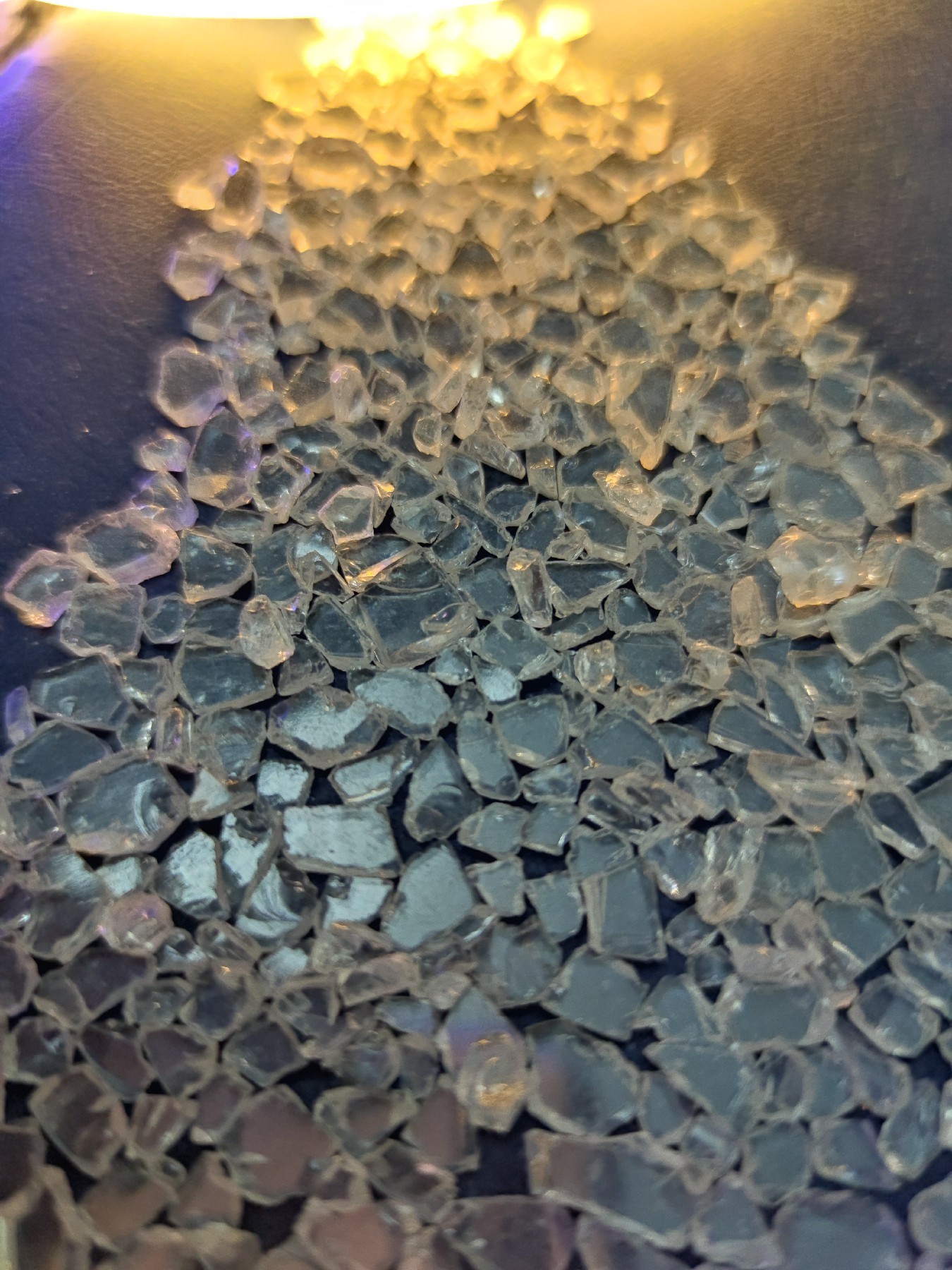

出現:白いですか浅い黄色の透明な薄片

色（50%DMF）:最高:2

酸数（mgKOH/g）:29~35

柔らかくなるポイント（℃）:110~120

ガラス転移の臨時雇用者。（℃）:≥70

溶ける粘着性（200℃の円錐形/版、mPa·s）:17000±2000

180℃ （s、7% TGIC）の反応:60-120

◇公式を推薦しなさい:

◇放出の状態:

2ねじ押出機

地帯I:90~110℃  地帯II:110~120℃

回転の速度:500~1200rpm

粉の優良さ:<100μm

◇適用状態:

静電気下記のものの噴霧:40~70KV

フィルム厚さ:70~90μm

Degreased鋼鉄0.5mmを冷間圧延した

◇条件の治癒:200℃×10-15min

◇フィルムの特性:

ゲルの時間（180℃、秒）: 70~150

横の流れ:（180℃）、mm:19~23

光沢（60°）:≥88%

曲がること（φ1mm）:パス

接着剤（1mm、等級）:0

鉛筆の硬度≥1H

影響（の予備直接）:パス50kg·cm

熱抵抗:

270℃ 2hr:維持の光沢:≥85%

300℃ 0.5hr:維持の光沢:≥85%

◇包装:

PE袋、N.W. 25KG±0.1KG/袋

注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）

私達は厳密な質の点検によってプロダクトの一貫性そして安定性を保障する。
サービスは企業の生命であり、質は企業の基礎である。
