| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| モデル番号: | NH6583 |
| 最小注文数量: | 500KG |
| 価格: | negotiable |
| パッケージの詳細: | 25kg/PE袋、875KG/PALLET、17,500KG/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 80,000トン/年 |
| 指定: | HAAの治療 | 適用: | 家電気器具およびアルミニウム プロフィールのコーティングを粉にしなさい |
|---|---|---|---|
| 利点: | 厚いフィルムで自由なピンホール | 率: | 95/5 |
| 硬化条件: | 180°C/10min | 特性: | すばらしい機械特性、反黄色になり、抵抗および貯蔵の安定性を風化させる |
| ハイライト: | ISO14000はエポキシ ポリエステル樹脂を粉にする,95:5はエポキシ ポリエステル樹脂を粉にする,95:5ポリエステル樹脂熱抵抗 |
||
ピンホール家電気器具およびアルミニウム プロフィールの粉のコーティングのための自由なポリエステル樹脂NH6583
◇適用:
NH-6583は180℃で治るべき95:5のPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。それが家電気器具およびアルミニウム プロフィールのさまざまな粉のコーティングを作り出すのに使用することができる。次にコーティングはある特定の割合の樹脂の、顔料および注入口、治癒代理店および他の添加物と押しつぶし、選別する熱い放出によって混合準備される。それらは室温で固定して貯えられる。静電気噴霧の後または流動性にされる装飾の目的を達成するために平らで、明るく永久的なフィルムを形作るように-ベッドの浸せきコーティング、それらはおよびanti-corrosion熱され、焼け、溶け、そして凝固する。
◇基本的な特徴:
優秀な水平になること
静電気噴霧の生産ラインに適用された場合素晴らしい付着
顕著な機械特性
よい反黄色になること
厚いフィルムで自由なピンホール
よい風化の抵抗
◇指定:

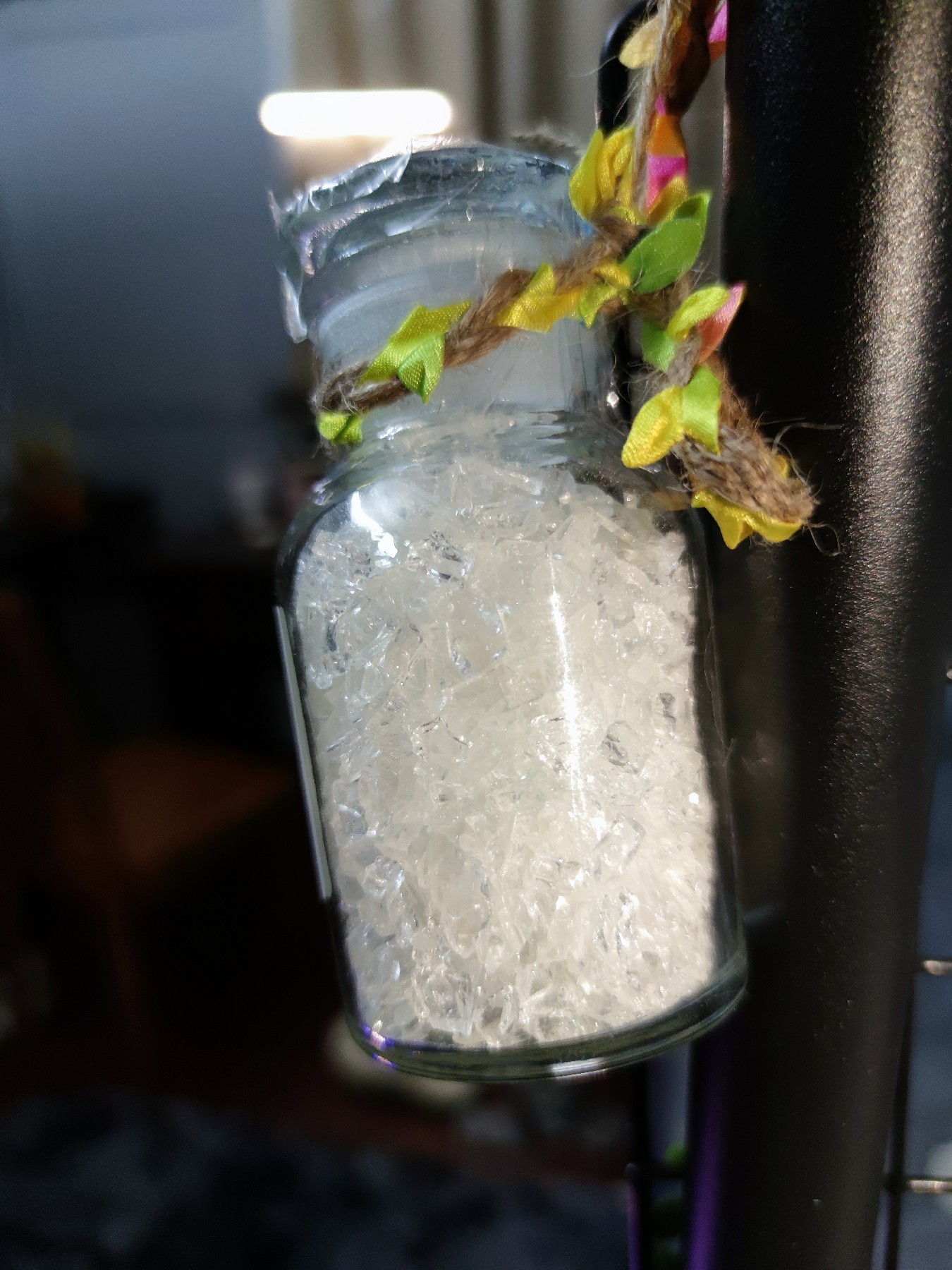

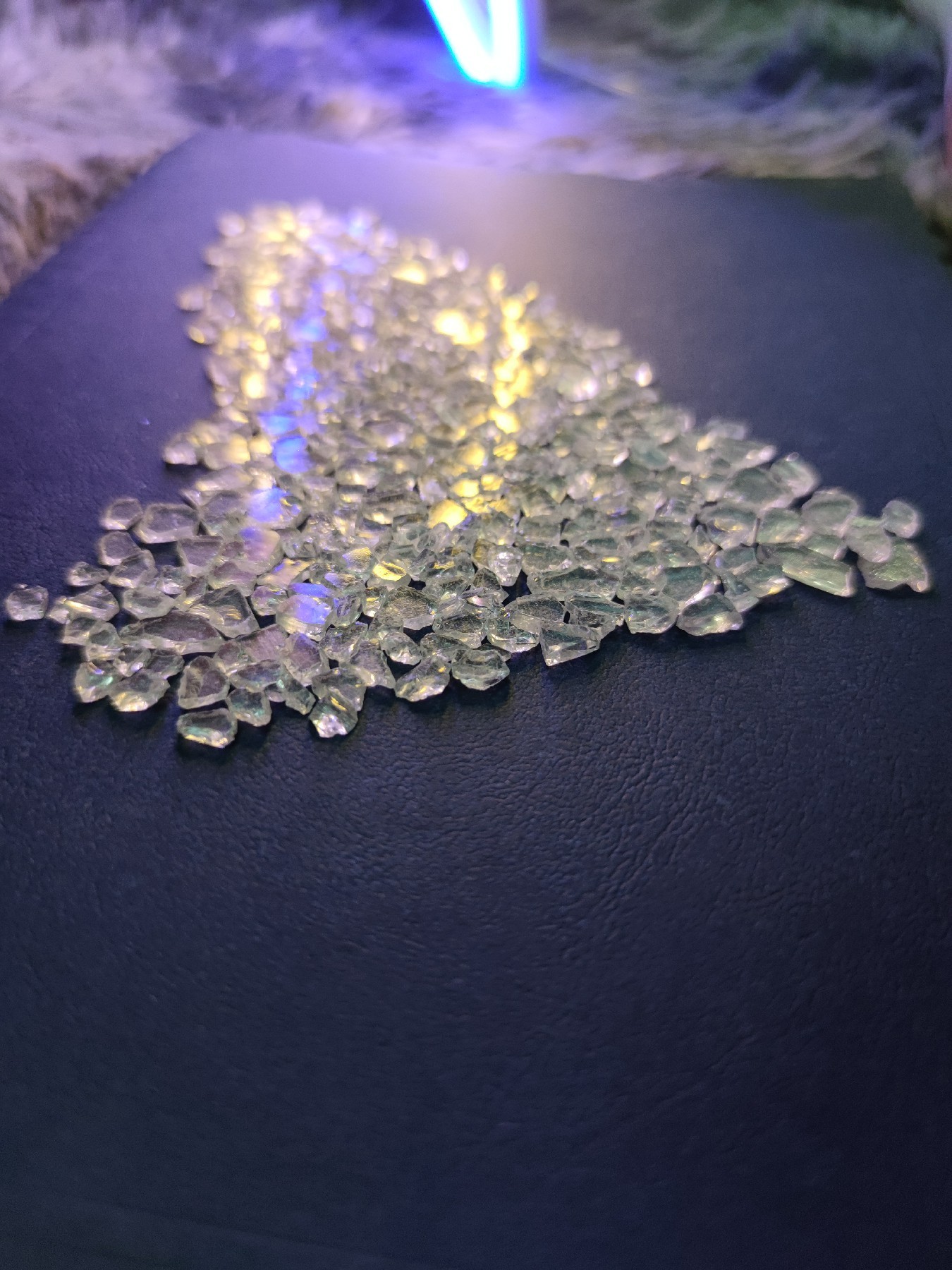

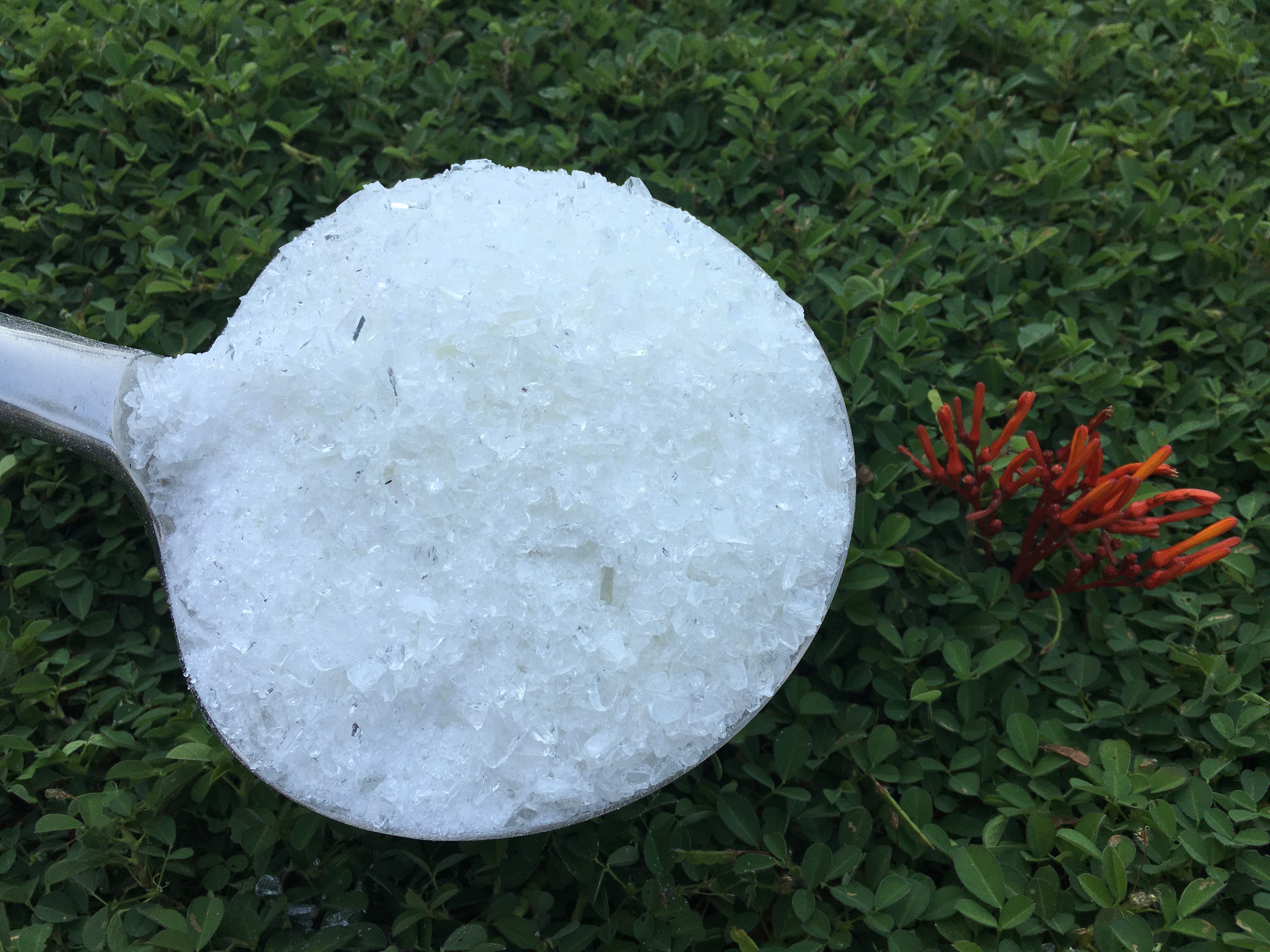

出現:白いですか薄黄色の透明な薄片
色（50%DMF）:最高:2
酸数（mgKOH/g）:29~35
柔らかくなるポイント（℃） 96~106
ガラス転移の臨時雇用者。（℃） ~56
溶ける粘着性（200℃の円錐形/版、mPa·s）:3000±500
180℃ （s、5% XL552）の反応:245±45
◇公式を推薦しなさい:NH-6583/HAA
| NH-6583 | XL-552 | 注入口 | 流れの代理店 | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◇放出の状態:
2ねじ押出機
地帯I:90~110℃ 地帯II:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~70μm
Degreased鋼鉄0.5mmを冷間圧延した
◇条件の治癒:180℃×10min.
◇フィルムの特性:
ゲルの時間（180℃、秒）:160~300
横の流れ:（180℃）、mm:25~29
光沢（60°）:≥88%
曲がること（φ1mm）:パス
接着剤（1mm、等級）:0
鉛筆の硬度:≥1H
影響（50cm）:パス
◇包装: PE袋、N.W. 25KG±0.1KG/袋
注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboに銃カスタマイズできる（T）およびanti-blooming （F）
