| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| モデル番号: | NH6585 |
| 最小注文数量: | 500KG |
| 価格: | negotiable |
| パッケージの詳細: | 25kg/PE袋、875KG/PALLET、17,500KG/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 80,000トン/年 |
| 指定: | HAAの治療 | 適用: | 粉のコーティング |
|---|---|---|---|
| 利点: | 厚いフィルムで自由なピンホール | 率: | 95/5 |
| 条件の治癒: | 180°C/10min | 特性: | 反黄色になる及び抵抗および貯蔵の安定性を風化させるよい機械特性 |
| ハイライト: | ピンホール自由なポリエステル樹脂のコーティング,95:5ポリエステル樹脂のコーティング,ピンホール自由なThermosetポリエステル樹脂 |
||
粉のコーティングのための95/5のDuable反黄色になるHAAポリエステル樹脂NH6585
◇適用:
NH-6585は180℃で治るべき95:5のPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。粉のコーティングの高度、高い天候の抵抗および機械特性間のバランスはプロダクト分子構造の設計、単量体および添加物のスクリーニングおよび統合の動力学の調査によって解決した;
◇基本的な特徴:
優秀な風化の抵抗
優秀な水平になる及び機械特性
よい反黄色になること
厚いフィルムで自由なピンホール
◇指定:

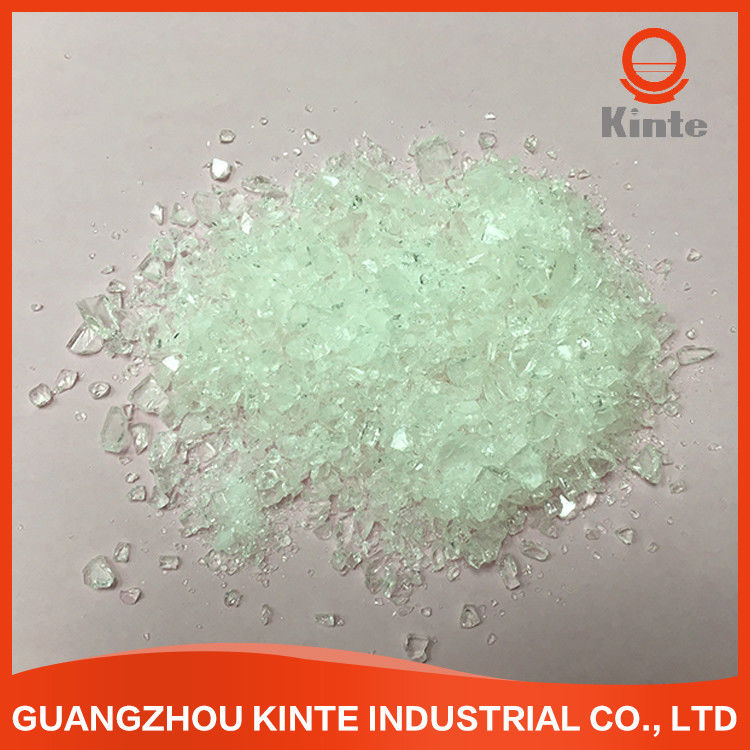

出現の白いですか薄黄色の透明な薄片
色（50%DMF）:最高:2
酸数（mgKOH/g）:30~35
柔らかくなるポイント（℃） 95~105
ガラス転移の臨時雇用者。（℃） ~60
溶ける粘着性（200℃の円錐形/版、mPa·s）:4500±500
180℃ （s、5% XL552）の反応:180±80
◇公式を推薦しなさい:NH-6585/HAA
| NH-6585 | XL-552 | 注入口 | 流れの代理店 | 安息香 | 701 | 703 |
| 566 | 34 | 380 | 8 | 4 | 4 | 4 |
◇放出の状態:
2ねじ押出機
地帯I:90~110℃地帯II:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~70μm
Degreased鋼鉄0.5mmを冷間圧延した
◇条件の治癒:180℃×10min.
◇フィルムの特性:
ゲルの時間（180℃、秒） 130~230
横の流れ:（180℃）、mm:25~28
光沢（60°）:≥85%
曲がること（φ1mm）:パス
接着剤（1mm、等級）:0
鉛筆の硬度:≥1H
影響（50cm）:パス
◇包装: PE袋、N.W. 25KG±0.1KG/袋
注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
