| 起源の場所: | 中国 |
|---|---|
| ブランド名: | KINTE |
| 証明: | ROHS,ISO90001,ISO14000,Reach,Qualicoat |
| モデル番号: | NH6563 |
| 最小注文数量: | 500KG |
| 価格: | negotiable |
| パッケージの詳細: | 25kg/PE袋、875KG/PALLET、17,500KG/20GP |
| 受渡し時間: | 10仕事日 |
| 支払条件: | T/T、L/C、D/P |
| 供給の能力: | 80,000トン/年 |
| 指定: | HAAの治療 | 適用: | 粉のコーティングは耐久を要求した |
|---|---|---|---|
| 利点: | 低い治癒温度、厚いフィルムで自由なピンホール | 率: | 95/5 |
| 条件の治癒: | 160°C/15mins | 特性: | よい機械特性、化学抵抗および反黄色になること |
| ハイライト: | ピンホール自由なHAAポリエステル,飽和させたHAAポリエステル,ピンホール自由なthermosettingポリエステル樹脂 |
||
ピンホール自由な概要HAA低い治癒温度ポリエステル樹脂NH6563
◇適用:
NH-6563は160℃で治るべき95:5のPrimid XL 552の粉のコーティングのために設計されている飽和させたcarboxylポリエステル樹脂である。
◇基本的な特徴:
低い治癒の臨時雇用者。
顕著な機械特性
および良い反黄色になることよい耐化学薬品性
厚いフィルムで自由なピンホール
◇指定:

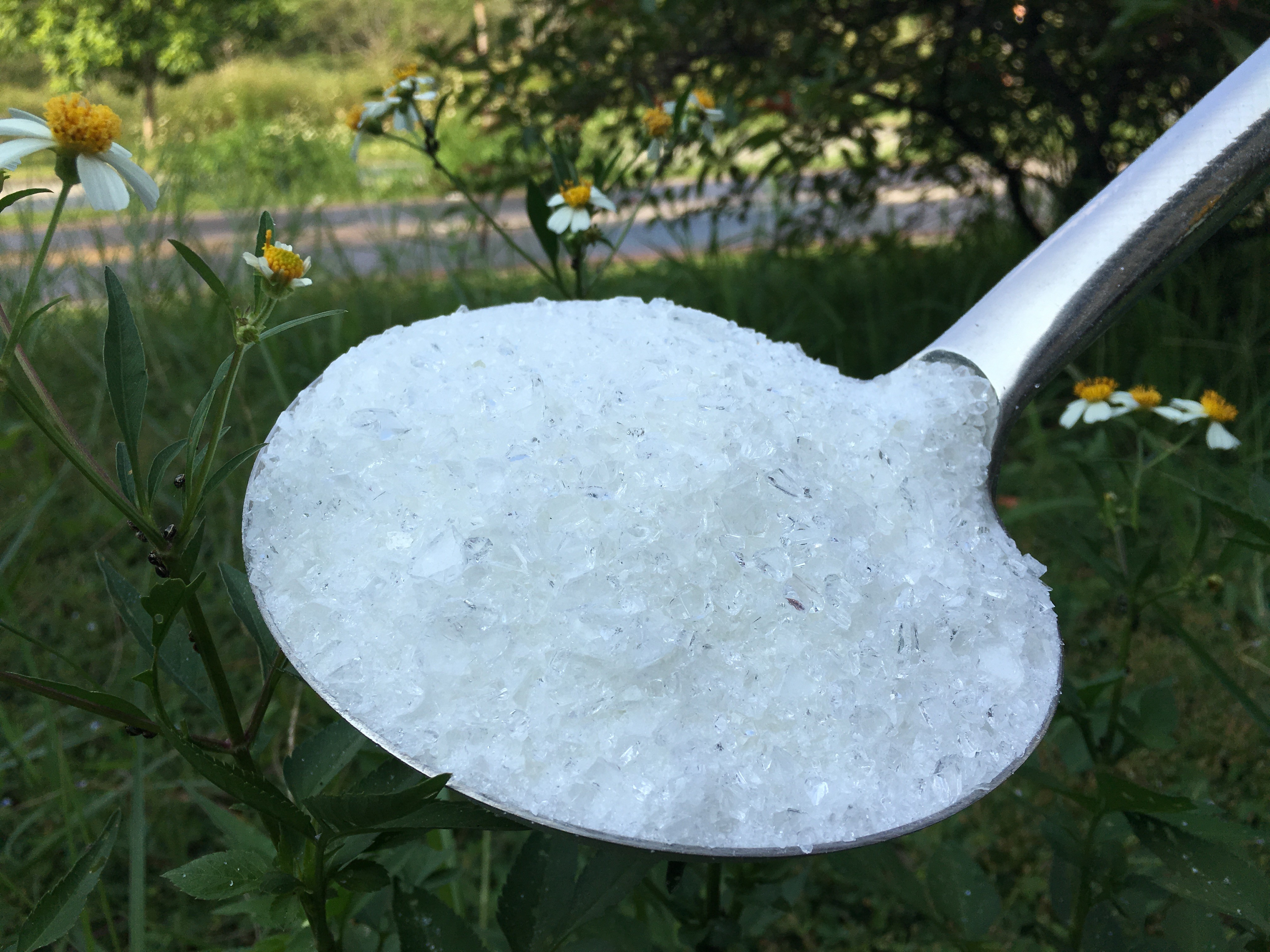

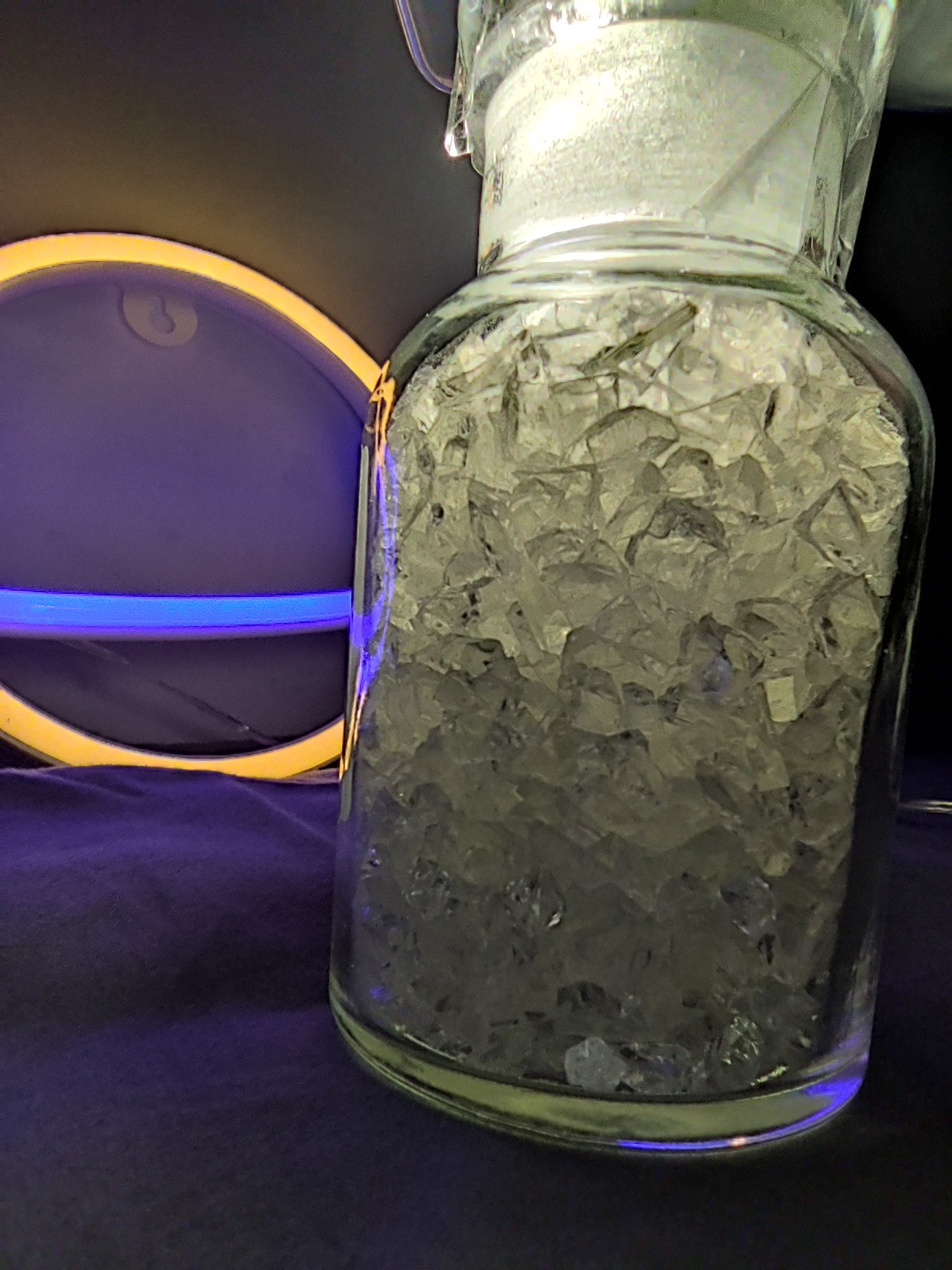

出現の浅い黄色の薄片
色（50%DMF）:最高:2
酸数（mgKOH/g）:30~34
柔らかくなるポイント（℃）:95~105
ガラス転移の臨時雇用者。（℃）:~58
溶ける粘着性（200℃の円錐形/版、mPa·s）:3800±700
180℃ （s、5% XL552）の反応:180±30
◇公式を推薦しなさい:NH-6563
| NH-6563 | Primid XL-552 | 注入口及び顔料 | 代理店を水平にすること | Benzion |
| 200 | 12 | 140 | 2.4 | 1.2 |
◇放出の状態:
2ねじ押出機
地帯I:90~110℃地帯II:110~120℃
回転の速度:500~1200rpm
粉の優良さ:<100μm
◇適用状態:
静電気下記のものの噴霧:40~70KV
コーティングのフィルム厚さ:50~100μm
Degreased鋼鉄0.5mmを冷間圧延した
◇条件の治癒:160℃×15min.
◇フィルムの特性:
ゲルの時間（180℃、秒） 150~270
（180℃、mm） 25~29は流れる
光沢（60°）:≥85%
曲がること（φ1mm）:パス
接着剤（1mm、等級）:0
鉛筆の硬度:1H
影響（50cm）:パス
貯蔵テスト（40℃、24hr）:よい
注目:すべてのポリエステル樹脂は非錫（a）の反ガス・バーナー（G）のtriboにカスタマイズする銃あることができる（T）およびanti-blooming （F）
